行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:6cm*1cm*3cm

后处理:喷油

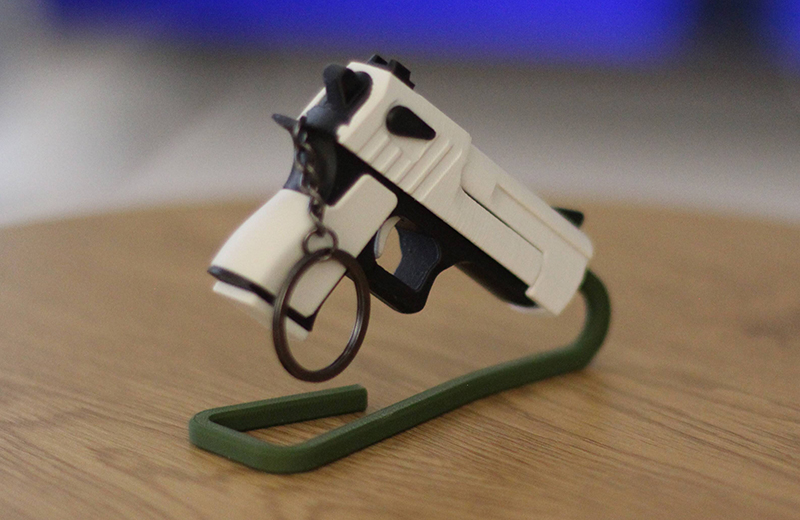

3D打印小手枪造型钥匙扣吊坠手板模型，核心流程为建模→切片→打印→后处理→组装，全程适配桌面级 FDM / 光固化打印机，光固化成型精度更高更适配小吊坠，FDM 性价比高易操作，以下是通用且可落地的完整步骤，细节适配小手枪这类小尺寸、带精细结构的模型：

一、建模：核心是 “适配打印 + 实用化”，避免后续返工

基础造型：用 SolidWorks/Blender/Tinkercad 建模，小手枪比例控制在5-8cm（钥匙扣适配尺寸），简化过细的枪管、扳机等易断结构，壁厚≥1.2mm（FDM≥1.5mm），防止打印层裂 / 变形。

加实用结构：在枪身尾部 / 握把处一体化建模挂环（内径≥5mm，方便穿钥匙圈），挂环与枪身连接处做圆角过渡 / 加厚（厚度≥2mm），避免后续掰断；若想做可拆卸结构，仅简单分件即可，小吊坠无需复杂卡扣。

修复模型：建模后检查是否有破面、非流形、悬空面，用 Meshmixer/Netfabb 修复，删除多余面，保证模型闭合，避免切片报错。

导出格式：最终导出STL/3MF（3MF 含更多模型信息，切片更稳定），不要导出 OBJ（易丢失面）。

二、切片：参数适配小尺寸吊坠，优先保精度和强度

根据打印机类型调参数，核心原则：层高低、填充适中、支撑仅加在必要处

光固化打印机（LCD/DLP，推荐）

层厚：0.05-0.08mm（精细度拉满，小纹路清晰）；

支撑：仅在悬空角（如枪管下方、扳机处）加微型支撑，支撑密度 15%-20%，接触点 0.2-0.3mm（易拆除，不刮伤模型）；

其他：曝光时间按树脂要求调（常规 405nm 树脂，首层 8-12s，后续 2-4s），底部层数 6-8 层。

FDM 打印机

层厚：0.15-0.2mm（兼顾精度和打印速度）；

填充：20%-30%（小吊坠无需满填，此密度强度足够），填充图案选网格 / 三角（受力均匀）；

支撑：悬空＞45° 处加支撑，支撑类型选树状支撑（省料易拆），支撑密度 10%-15%；

其他：喷嘴温度 200-210℃（PLA 料），床温 60℃，打印速度 30-40mm/s（精细段降速保质量）。

切片导出：导出打印机适配格式（光固化一般为 LCD/DLP 专属格式，FDM 为 G-code），存入 U 盘 / 直连打印机。

三、打印：小模型易翘曲，重点控温 + 防粘底

耗材 / 树脂准备：FDM 优先用PLA 料（无异味、不易翘曲、易后处理，最适配小摆件）；光固化用通用光敏树脂（韧性款更佳，避免脆断），树脂提前摇匀，避免沉淀。

打印机调试：光固化擦干净树脂槽离型膜，调平打印平台；FDM 清洁热床，贴美纹纸 / 蓝丁胶（PLA 易粘，防止翘边），调平喷嘴。

开始打印：放入耗材 / 倒入树脂，启动打印，小吊坠打印时间：光固化 1-3h，FDM2-4h，打印过程中不要触碰打印机，避免层纹偏移。

取件：光固化打印完成后，平台升起，用铲刀轻轻取下模型；FDM 打印完成后，待热床冷却至室温（PLA 冷却后自动脱粘），再取件，防止掰坏模型。

四、后处理：决定吊坠颜值，核心是 “去支撑 + 打磨 + 抛光”

这一步是小吊坠从 “打印件” 变 “成品手板” 的关键，光固化和 FDM 后处理略有差异，核心步骤一致：

去支撑：用尖嘴钳 / 水口钳轻轻剪掉支撑，光固化的微型支撑可直接用手掰掉，FDM 的树状支撑用钳子从根部剪，避免刮伤模型表面，支撑残留处用美工刀修平。

打磨：按 “粗磨→细磨” 顺序，用砂纸打磨所有毛边、支撑残留、层纹：

粗磨：用 240-400 目砂纸，磨掉明显的凸起和层纹；

细磨：用 800-1500 目砂纸，磨至表面光滑，小手枪的边角、挂环处轻磨，避免磨变形；

光固化模型可直接湿磨（沾水打磨，无粉尘，更光滑），FDM 模型干磨后可简单湿磨收尾。

抛光（可选，提升质感）：

光固化模型：打磨后用抛光膏 + 棉布擦涂，或用 UV 树脂上光油，照 UV 灯固化，表面会有光泽；

FDM 模型：可做简单抛光（抛光膏），或直接喷漆（想上色的话，这一步在喷漆前做）。

清洁：用吹风筒 / 酒精棉擦干净模型表面的粉尘、树脂残留（光固化模型需用 95% 酒精浸泡 5-10 分钟，再吹干，避免树脂残留发黏）。

五、组装：最后一步，让吊坠可直接使用

若建模时已做一体化挂环，直接将金属钥匙圈 / 龙虾扣穿入挂环即可；

若未做一体化挂环，可在模型合适位置钻一个 5mm 的孔，粘入金属吊环配件（用 AB 胶 / 强力瞬干胶，粘后静置 10 分钟，待胶水干透）；

如需增加装饰，可在枪身贴小贴纸、滴珐琅漆点缀，避免过多装饰影响实用性。

六、关键避坑点（针对小手枪钥匙扣）

不要做过细的结构（如枪管＜1mm），打印易断，后续使用也易损坏；

FDM 打印 PLA 料不要用高填充（＞50%），会导致模型变脆，20%-30% 填充足够；

光固化模型一定要彻底清洁酒精残留，否则会发黏、沾灰；

挂环处必须加厚，这是钥匙扣的受力点，最易损坏，宁厚勿薄。
