行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:18cm*5cm*18cm

后处理:喷油

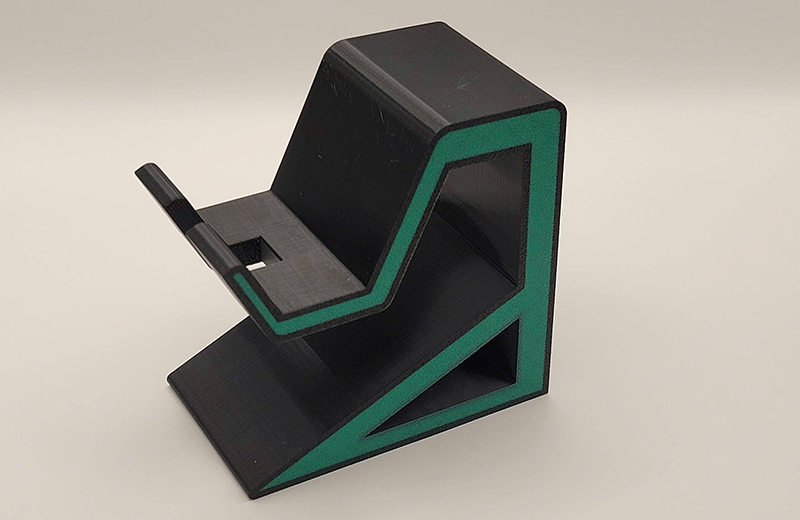

3D打印游戏机支架手板的核心是兼顾结构稳定性、功能适配性与工艺便捷性，既要支撑游戏机主机（如 Switch、PS、Xbox）实现稳固放置或散热，又要适配 3D 打印特点，减少支撑、降低后处理难度，适合产品试制或个性化定制需求。以下是从结构设计、材料选型、打印参数到后处理的完整实操方案。

一、核心结构设计要点（适配游戏机与 3D 打印工艺）

1. 功能分区与尺寸适配

支架整体采用一体式或拆分式结构（根据打印机尺寸选择），需覆盖 “主机支撑区 + 散热预留区 + 配件收纳区” 三大功能，尺寸需匹配目标游戏机型号（以 Switch 为例，主机宽度约 102mm，厚度约 13.9mm）：

主机支撑区：设计为卡槽式或贴合式结构，卡槽宽度需比游戏机厚度大 0.2~0.5mm（预留装配间隙），卡槽内侧做R1~R2 的圆角，避免划伤机身；支撑角度建议 30°~45°（符合人体工学，方便操作），底部增设防滑支撑脚（高度 2~3mm，宽度 10~15mm），增大与桌面的接触面积，防止倾倒。

散热预留区：若游戏机运行时发热量大，需在支撑区背部或底部设计镂空网格（网格孔径 5~8mm，间距 3~5mm），避开主机散热风口，保证空气流通；镂空结构还能减轻模型重量，减少耗材用量。

配件收纳区（可选）：在支架侧面或底部增加小型分格，用于放置手柄、游戏卡带、充电线等配件，分格高度 15~20mm，宽度适配配件尺寸，边缘做圆角处理。

2. 3D 打印工艺优化细节

减少支撑设计：避免大面积悬空结构，支撑区的卡槽斜面尽量与打印平台呈 15° 以上夹角；若存在必须悬空的部位（如侧边收纳格），采用点状支撑接触面，方便后期剥离。

结构强度强化：支架的承重部位（如卡槽底部、支撑脚）壁厚设为 3~4mm，非承重部位壁厚设为 2~2.5mm；在卡槽与支架主体的连接处增加三角形加强筋（高度 5~8mm，厚度 2mm），防止受力断裂。

尺寸容错设计：手板模型需预留后期调整空间，卡槽宽度可适当放大 0.3mm，若打印后过松，可粘贴薄海绵垫调整；若过紧，用砂纸打磨卡槽内侧即可。

3. 个性化设计拓展（可选）

角度可调结构：设计多档位卡扣，实现主机支撑角度的调节（如 20°、30°、45°），满足不同使用场景需求。

LOGO 浮雕 / 镂空：在支架正面添加游戏机品牌 LOGO 或个性化图案，浮雕高度设为 0.8~1mm（确保打印清晰），镂空图案需保证边缘宽度≥2mm，避免打印时断裂。

充电线走线槽：在支架底部或侧面设计弧形走线槽（宽度 8~10mm，深度 3~5mm），方便收纳充电线，保持桌面整洁。

二、材料选型（兼顾强度、手感与打印效率）

1. 首选材料：PLA+（增强聚乳酸）

PLA + 是手板模型的理想选择，打印难度低、成本适中、表面光滑，具体优势如下：

打印温度 190~210℃，无需加热床（或热床温度 50~60℃），新手易操作，不易翘边；

韧性优于普通 PLA，承重能力满足游戏机支架需求（可支撑 2~3kg 的主机）；

色彩丰富，可选择与游戏机配色一致的颜色（如 Switch 的红蓝配色、PS 的黑色），外观还原度高。

注意：PLA + 耐热性较差（超过 60℃易变形），避免将支架放置在阳光直射或高温环境中。

2. 进阶选择：PETG

若需要支架具备抗摔性、防水性（适合频繁移动或潮湿环境），优先选择 PETG 材料：

韧性强，抗冲击不易碎裂，表面有轻微光泽，手感更好；

打印温度 220~240℃，需加热床（60~70℃），打印时需做好通风（气味略大于 PLA）；

耐热性优于 PLA+，可承受 70~80℃的短时高温，适合主机散热口附近的结构。

3. 材料禁忌

避免使用柔性材料（如 TPU）：柔性材料易变形，无法提供稳定支撑；

谨慎使用 ABS：ABS 打印时气味大，需封闭打印环境，且易翘边，不适合新手制作手板。

三、打印参数设置（以 FDM 打印机为例）

1. 核心参数（兼顾强度与效率）

层厚：选择 0.2mm，兼顾打印速度与表面精度；若追求更光滑的表面（如支架正面），可将层厚降至 0.15mm，打印时间会增加约 20%。

填充密度：承重部位（卡槽、支撑脚）填充密度设为30%~40%，保证结构强度；非承重部位（收纳格、镂空区）填充密度设为15%~20%，减轻重量。

打印速度：外壁速度 40~50mm/s（保证表面光滑），内壁和填充速度 60~70mm/s；加强筋、卡槽等精细部位速度降至 30~40mm/s，避免细节变形。

外壁层数：设为 4~5 层，确保支架侧壁密封性和承重能力，防止受力后开裂。

2. 支撑与打印方向设置

打印方向：将支架支撑脚朝下、卡槽朝上放置，使主要承重面与打印平台平行，提升层间结合强度；避免卡槽朝下打印（会产生大量支撑，难以清理且影响精度）。

支撑设置：仅在悬空的收纳格或走线槽处添加树状支撑，支撑密度设为 10%~15%，支撑与模型的接触间距设为 0.2mm，方便后期剥离；支撑材料优先选择水溶性支撑（若打印机支持），清理更便捷。

3. 其他优化参数

开启回抽功能：回抽距离 5~6mm，速度 50mm/s，减少喷嘴拉丝，避免污染支架表面；

添加裙边：设置 3~5 圈裙边，增强模型与热床的附着力，防止翘边；

关闭冷却风扇（前 5 层）：前 5 层打印时关闭风扇，提升首层附着力；后续层开启风扇（转速 50%~70%），保证层间冷却成型。

四、后处理与装配（提升手板质感与实用性）

1. 支撑剥离与打磨

打印完成后，待模型冷却至室温，用尖嘴钳轻轻剥离支撑，避免用力过猛划伤表面；

用 400 目砂纸打磨支撑残留痕迹、层纹和尖锐边缘，再用 800 目砂纸精细抛光，使支架表面光滑无毛刺；

若卡槽过紧，用砂纸打磨卡槽内侧；若过松，粘贴一层薄海绵垫调整间隙。

2. 细节美化（可选）

喷漆处理：若需要更精致的外观，可在打磨后喷涂底漆，晾干后再喷面漆（选择与游戏机匹配的颜色），最后喷清漆保护表面；

防滑处理：在支撑脚底部粘贴硅胶防滑垫，增强支架与桌面的摩擦力，防止滑动；

LOGO 上色：用马克笔或丙烯颜料给浮雕 LOGO 上色，薄涂多次，避免颜料堆积结块。

3. 功能测试与调整

将游戏机主机放入卡槽，测试支撑稳定性，确保主机不会倾倒；

检查散热镂空区是否对准主机散热风口，若位置偏差，用砂纸打磨调整；

测试配件收纳区是否能正常放置手柄、游戏卡带等配件，根据实际需求微调尺寸。

五、常见问题与解决方案

支架倾倒：原因是支撑脚面积过小或重心过高，解决方案是增大支撑脚宽度（增至 15~20mm），或在支架底部添加配重（如嵌入小铁块）。

卡槽开裂：原因是填充密度过低或壁厚不足，解决方案是将卡槽壁厚增至 4mm，填充密度提高至 40%，并增加三角形加强筋。

表面拉丝严重：原因是回抽参数设置不当，解决方案是增大回抽距离至 6mm，降低打印速度至 40mm/s，同时清理喷嘴残留耗材。
