行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:6cm*6cm*9cm

后处理:喷油

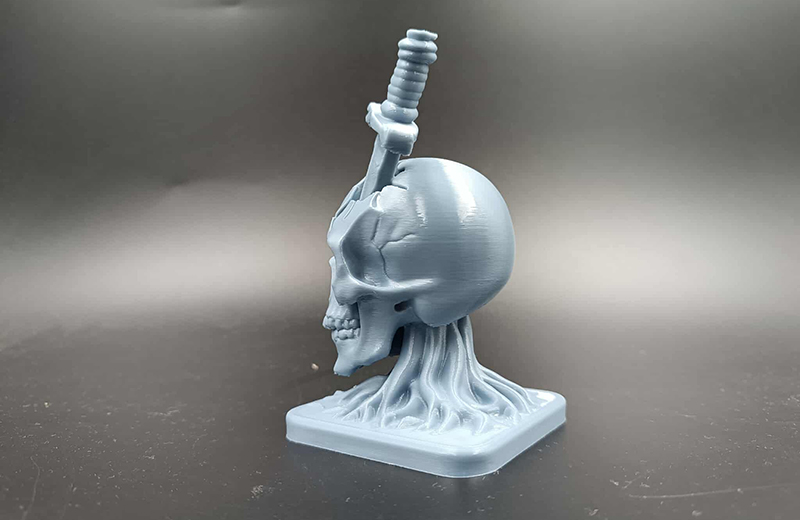

堕落骑士头骨模型通常带有哥特式、暗黑风格的细节（如破损纹理、铠甲附着痕迹、棱角化轮廓），打印过程需兼顾细节还原与结构稳定性，以下是分阶段的详细操作流程：

一、前期准备：明确需求与核心物料

在启动打印前，需先确定模型的用途（装饰 / 手办 / 道具）、尺寸（桌面摆件 10-15cm，大型道具 30cm 以上），并准备核心物料，避免后续流程卡顿。

1. 模型文件准备（关键：细节适配与格式兼容）

模型文件是基础，需确保文件格式为 3D 打印通用的 .STL 或 .OBJ 格式，同时适配打印机精度（避免细节过细导致打印失败）。

文件获取渠道（附针对性推荐）：

免费资源：优先选择标注 “3D Print Ready” 的文件，如 Sketchfab（搜索 “Fallen Knight Skull”，筛选 “Free”“Downloadable”，部分模型已拆分部件，适合新手）、Printables（Prusa 官方社区，有用户实测过的堕落骑士头骨模型，附带打印参数参考）。

付费资源：追求高细节选 CGTrader（搜索 “Berserk Skull Knight”，部分模型含铠甲纹理、牙齿细节，支持定制尺寸）、Cults（“Fallen Knight Skull Pack” 含不同破损程度的头骨变体，适合搭配场景）。

自制文件：若有建模能力，可用 Blender（免费）、ZBrush（专业）雕刻，重点强化 “堕落感” 细节（如眼眶凹陷、头骨裂痕、边缘锈化纹理），导出时注意简化冗余面（避免文件过大导致切片卡顿）。

文件检查与修复：
用软件（如 Meshlab 免费、Netfabb 专业）检查模型是否有 “非流形几何”（如面重叠、破洞）—— 头骨的空腔、牙齿间隙易出现破洞，需用 “修复面” 功能填补，否则打印时会漏料。

2. 设备与材料选择（适配模型风格与精度）

堕落骑士头骨的 “暗黑质感” 和细节表现，与设备、材料直接相关，不同方案适合不同需求：

类别	选项 1：FDM 打印机（性价比之选）	选项 2：SLA 光固化打印机（高精度之选）
适合场景	大型头骨（20cm 以上）、注重结构强度（如道具用途）	中小型头骨（10-20cm）、追求细节（如牙齿纹理、裂痕）
推荐材料	PLA+（韧性优于普通 PLA，不易断；可选黑色、深灰色，自带哑光质感）、ABS（适合后期喷漆，但需通风）	灰色 / 黑色光敏树脂（表面光滑，无需打磨即可显细节；可选 “韧性树脂”，避免脆裂）
注意事项	打印前需校准喷嘴高度、调平平台（避免头骨底部翘边）	打印后需用酒精清洗残留树脂，紫外线固化（防止表面发黏）

此外，需准备辅助工具：刮刀（取模型）、镊子（清理支撑）、砂纸（800-2000 目，后期打磨）、补土（若需修复打印瑕疵）。

二、切片设置：精准适配模型结构（核心步骤）

切片是将 3D 模型转化为打印机可识别的 “层积指令”，堕落骑士头骨的空腔结构、细节凸起（如棱角、牙齿） 需特殊参数设置，以避免打印失败。以常用切片软件 Cura 为例：

1. 基础参数设置（根据设备 / 材料调整）

层高：FDM 选 0.15-0.2mm（平衡精度与速度）；SLA 选 0.05-0.1mm（细节更细腻，尤其是头骨表面的裂痕纹理）。

壁厚：头骨主体壁厚设 2.5-3mm（避免过薄导致变形），牙齿、棱角处可适当加厚至 3-3.5mm（防止断裂）。

填充率：非承重模型选 15%-20%（节省材料，减轻重量）；若需承重（如道具），选 30%-40%（用 “网格填充”，结构更稳定）。

打印温度：PLA + 选 200-210℃（喷嘴），床温 50-60℃；ABS 选 240-250℃（喷嘴），床温 90-100℃；光敏树脂根据品牌选 25-40℃（环境温度，过低会影响固化效果）。

2. 关键参数：支撑与细节优化（避免翻车）

堕落骑士头骨的 “悬空结构”（如眼眶上方的凸起、牙齿）若不设支撑，会出现 “下垂”“漏料”，需针对性设置：

支撑类型：

FDM：选 “树状支撑”（节省材料，易拆除，避免损伤头骨表面细节），支撑密度设 15%-20%，支撑与模型的 “接触距离” 设 0.2-0.3mm（过近难拆，过远易移位）。

SLA：选 “网格支撑”（精度更高），支撑直径设 0.4-0.6mm，重点在牙齿、眼眶下方等悬空处加密支撑。

细节优化：

开启 “模糊皮肤”（FDM）：减少层纹，让头骨表面更光滑；

开启 “动态层高”（SLA）：在细节密集区域（如牙齿、裂痕）自动降低层高（如 0.05mm），非细节区域（如头骨侧面）提高层高（如 0.1mm），兼顾精度与速度；

裙边 /rafts：若模型底部面积小（如头骨尖顶朝下），加 10-15mm 裙边（测试床温与附着力），或加 rafts（ raft 厚度 3-5 层，避免翘边）。

3. 预览与导出

切片完成后，用 “层预览” 功能检查：

悬空处是否有支撑覆盖；

细节区域（如牙齿间隙）是否有 “漏打”（层厚过厚可能导致间隙堵塞）；

模型是否超出打印机平台尺寸（若过大，可拆分打印，用 “分割模型” 功能将头骨分为顶部、底部，后期用胶水拼接）。
确认无误后，导出为打印机支持的格式（如 FDM 导出.GCODE，SLA 导出.PHX），通过 U 盘或无线传输到打印机。

三、打印执行：实时监控与问题处理

打印过程需全程关注，尤其是前 10 层（决定模型是否稳固）和细节层（避免瑕疵）。

1. 打印前检查

设备：FDM 需清理喷嘴（避免残留材料堵塞）、确认耗材已装好（PLA 需避免受潮，否则打印时会出气泡）；SLA 需检查树脂槽是否干净（无杂质）、树脂量是否足够（覆盖模型高度 + 5mm）。

环境：FDM 打印 ABS 需开启通风（避免有害气体）；SLA 需避光（防止树脂提前固化），环境温度控制在 25-30℃（温度过低会导致树脂固化不充分，模型易脆）。

2. 打印中监控（重点解决 3 类常见问题）

问题现象	原因分析	解决方法
前几层翘边（头骨底部卷曲）	床温过低、平台未调平、环境风大	提高床温（PLA + 加 5-10℃）、重新调平平台、关闭风扇
细节处漏料（牙齿模糊）	喷嘴堵塞、层高过厚、填充率过高	清理喷嘴、降低层高（如 FDM 从 0.2mm 降至 0.15mm）、降低填充率
支撑断裂（模型移位）	支撑密度过低、支撑与模型接触面积过小	提高支撑密度（加 5%-10%）、增大支撑接触面积

若发现严重问题（如喷嘴漏料、模型偏移），需暂停打印，拆除已打印部分，检查参数后重新开始（避免浪费材料）。

3. 打印后取件

FDM：打印完成后，等待平台冷却至室温（PLA 冷却后易脱落），用刮刀沿模型边缘轻轻撬动，避免用力过猛导致模型断裂（尤其是牙齿、棱角等脆弱部位）。

SLA：打印完成后，用夹子将模型从平台取下，放入酒精（95% 浓度）中浸泡 5-10 分钟（清洗残留树脂），再用软毛刷清理缝隙（如牙齿间隙），最后放入紫外线固化箱中固化 5-10 分钟（彻底硬化模型）。

四、后期处理：强化 “堕落骑士” 暗黑质感

打印完成的模型需经过处理，才能凸显 “堕落” 风格（如做旧、破损效果），步骤如下：

1. 去支撑与打磨

去支撑：用镊子（FDM）或剪刀（SLA）小心拆除支撑，避免损伤模型表面；若支撑残留痕迹明显，用美工刀轻轻刮除（注意力度，避免刮花细节）。

打磨：先用 800 目砂纸打磨支撑残留、层纹（FDM 模型层纹较明显），再用 1500-2000 目砂纸抛光（SLA 模型可跳过粗磨，直接细磨）；头骨的棱角、裂痕处需轻磨，保留原有细节。

2. 补瑕疵与上色（关键：营造暗黑氛围）

补瑕疵：若模型有小气泡、缝隙，用原子灰（FDM）或光敏树脂（SLA）填补，干燥后打磨平整。

上色：

底漆：喷一层灰色 / 黑色底漆（增强颜料附着力，掩盖打印痕迹），晾干 2-4 小时；

主色：用哑光黑色 / 深灰色颜料（丙烯或模型漆）喷涂主体，若想体现 “堕落感”，可在棱角处加少量深棕色（模拟锈迹）；

做旧：用银色颜料轻轻干扫头骨的凸起处（如牙齿边缘、裂痕边缘），模拟金属磨损效果；再用深色颜料（如深褐色）涂抹缝隙，用棉签擦去多余部分，营造 “污垢堆积” 感；

保护漆：最后喷一层哑光保护漆（避免颜料脱落，增强质感），晾干 24 小时。

3. 组装（若拆分打印）

若模型拆分打印（如头骨 + 底座、头骨分上下两部分），用瞬间胶（如 502）或模型专用胶水拼接，拼接处用补土填补缝隙，打磨后上色，确保整体连贯。

总结

3D 打印堕落骑士头骨的核心是 “细节还原” 与 “风格强化”—— 前期需选对高细节模型文件，中期通过切片参数优化（尤其是支撑和层高）保证打印精度，后期通过打磨、上色凸显暗黑质感。新手建议从中小型 PLA 模型入手，熟悉流程后再尝试 SLA 高精度或大型道具打印。
