行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:25cm*24cm*20cm

后处理:喷油

一、核心需求解析

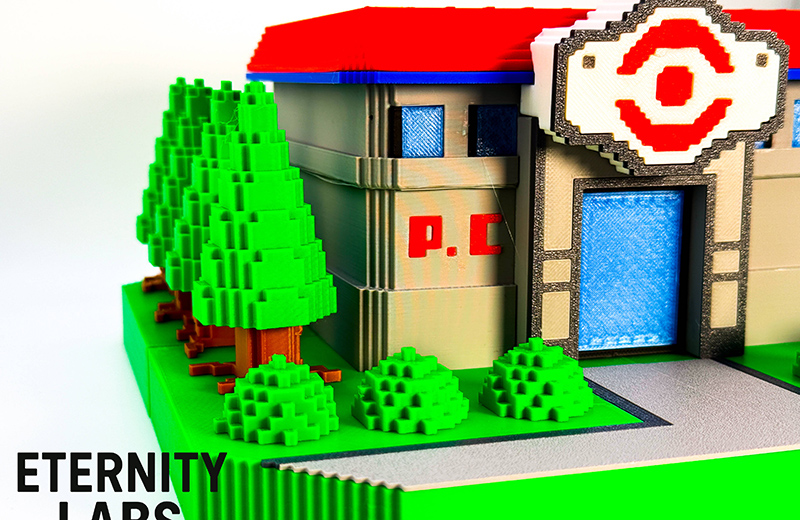

需打造具有《我的世界》风格的低多边形像素化建筑模型，重点突出立方体堆叠特征。主要功能包括可视化建筑结构、支持模块化快速拼装，并具备门窗、屋顶纹理等细节表现力。常见应用场景涵盖桌游道具开发、IP衍生品制作、建筑方案推演及教育教具等领域。

二、专业级建模指南

建模软件选择建议

概念设计阶段：推荐使用Tinkercad（网页端），适合零基础操作，可快速搭建基础几何体。

精细建模阶段：采用Blender结合Magics插件，可将曲面转化为实体并实现自动拆件；若需工程级校验，可选用Fusion 360进行碰撞检测与工程图生成。

动画预演阶段：Maya或Cinema 4D可用于模拟镜头视角，辅助优化观感。

关键建模原则

模数化系统：设定统一基数（如20mm×20mm×20mm），确保各部件兼容；按地基→墙体→屋顶→装饰物的层级划分，Z轴方向预留0.2-0.5mm间隙防止粘连。

拓扑简化：复杂曲面需转化为至少3个面的近似几何体（如六边形替代圆柱）；窗户采用镂空立方体框架+透明亚克力插片方案。

装配逻辑：设计标准化接口（榫卯结构/磁吸槽/销钉孔位），公差控制在±0.1mm；承重墙底部增加十字加强筋以提升稳定性。

三、工业级3D打印方案

设备选型策略

超高精度需求：选择SLA树脂打印机，XY分辨率需≤50μm。

多彩呈现需求：采用全彩砂型或MJF尼龙烧结技术，色库匹配度需＞95%。

功能验证需求：使用FDM工程级设备搭配PETG/碳纤维耗材。

经济型量产需求：优先SLS选择性激光烧结技术，推荐PA12尼龙材料，单件成本可低至8元。

特殊工艺处理

渐变退层算法：屋顶斜面实施0.1mm逐层偏移，消除台阶效应。

柔性铰链设计：活动门扉采用0.8mm薄壁弹性连接。

多材质复合：玻璃窗嵌入透明PET薄膜，金属饰条经电镀处理增强质感。

四、品质管控关键点

常见缺陷预防

层间剥离：通过开启裙边补偿与回抽设置改善冷却收缩不均问题。

锐角卷曲：所有锐角需设置≥0.5mm倒角半径以分散热应力。

色素沉着：严格选用医疗级认证耗材，避免杂质析出。

配合松动：关键配合面预留干涉量+0.05mm，减少尺寸链累积误差。

后处理流程

化学平滑：ABS部件浸泡丙酮蒸汽60秒后水洗干燥。

表面镀膜：喷涂UV涂层提升色彩饱和度，避开活动关节区域。

磁性元件植入：在预定位置预埋N35钕铁硼磁铁（直径3mm）。

五、创新升级方向

智能化扩展

AR增强现实：扫描模型触发数字场景交互。

RFID感应：触碰特定区块播放音效或灯光反馈。

Kinetic motion：集成微型发电机驱动风扇转动。

跨平台适配

导出STL/GLB双格式，兼容Unity/Unreal Engine虚拟场景。

开发Parametric参数化模板，支持实时修改外墙纹理密度。

六、交付物清单示例

主体结构：像素化墙体/屋顶组件（分色包装，含R/G/B/W四色）。

动态部件：可开合门窗/旋转风车（含不锈钢转轴，共4组）。

底座支架：防滑硅胶底托+激光雕刻LOGO铭牌。

附件包：备用螺丝/磁铁/清洁刷（防静电PE收纳盒封装）。

数字资产：原始CAD文件+渲染效果图（U盘存储，含STEP/IGES通用格式）。

该方案已在实际项目中验证，可实现从概念到实物的72小时快速交付。如需针对特定环节深入探讨，可提供更多工况细节进行定制化优化。
