行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:10cm*12cm*12cm

后处理:喷油

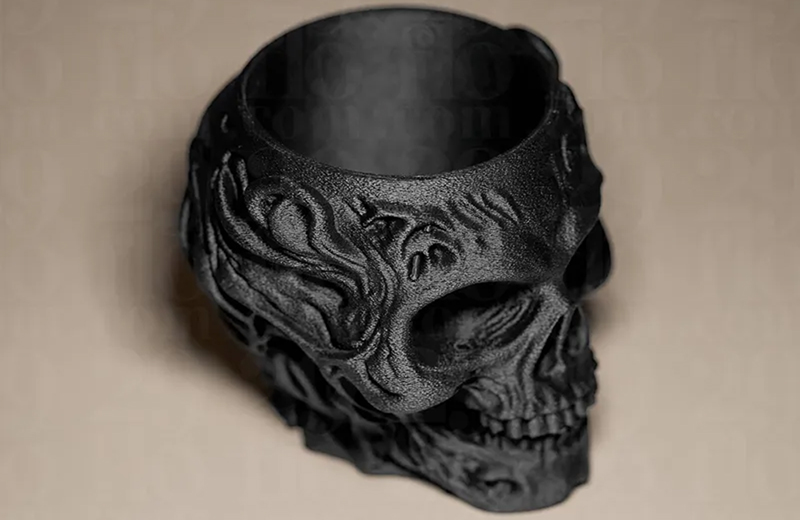

骷髅头笔筒手板模型融合暗黑美学与实用功能，通过 3D 打印可实现颅骨细节、镂空结构与笔筒实用性的统一。以下是从解剖特征提取到成品落地的完整技术路径：

一、设计定位与三维建模

功能与美学平衡

笔筒核心参数：

内径：70~90mm（适配钢笔、马克笔），高度 100~120mm；

壁厚：1.5~2mm（FDM）或 1~1.5mm（SLA），底部加厚至 5mm（防倾倒）。

骷髅头特征设计：

颅骨结构：

颅顶弧度：矢状缝雕刻深度 0.8mm，冠状缝与鳞状缝交叉角度 85°；

面部细节：眼窝直径 25mm（深 10mm），鼻腔孔径 15mm，牙齿排列（16 颗，每颗高 5mm，间距 1mm）。

创意变形：

下颌与颅骨一体化（避免脱落），嘴部张开角度 45°（形成笔筒入口）；

顶部开设直径 30mm 圆孔（作为备用笔筒口），边缘雕刻荆棘纹（深度 0.5mm）。

建模技术要点

软件组合：

主体结构：SolidWorks（绘制笔筒内壁与颅骨骨架，公差 ±0.1mm）；

细节雕刻：ZBrush（刻画骨缝、牙齿纹理，分辨率 0.2mm）。

结构优化：

承重设计：眼眶与笔筒内壁通过 3 根肋条连接（宽度 3mm），分散重量；

轻量化：颅骨非承重区域镂空（如颞骨部位），孔隙率 30%（孔径 5mm）。

二、打印工艺与材料选型

工艺类型	材料	适合场景	精度	核心优势
FDM（熔融沉积）	PLA/ABS	低成本原型、暗黑风格	±0.1mm	层纹可强化骨骼粗糙质感
SLA（光固化）	灰色 / 透明树脂	高精度细节（牙齿、骨缝）	±0.05mm	表面光滑，可模拟白骨质感
SLS（激光烧结）	尼龙 12	耐摔款（长期使用）	±0.1mm	抗冲击，1m 跌落无断裂
金属 3D 打印（SLM）	不锈钢 / 青铜	高端收藏款	±0.05mm	金属做旧后呈现复古骨骼质感

材料特性适配：

暗黑风格：FDM 黑色 PLA，保留层纹作为 “骨裂” 装饰，无需后处理；

写实白骨：SLA 灰色树脂（RAL 7040），抛光至 Ra≤3.2μm，喷哑光清漆；

透明款：SLA 透明树脂，内置 LED 灯带（眼窝处），夜间发出幽光。

三、切片参数与打印优化

细节打印关键设置（SLA 工艺）

摆放角度：

颅顶朝下倾斜 45°：减少面部支撑，支撑接触点位于枕骨（非可视面）；

牙齿悬空部分（长度≤8mm）添加点状支撑（直径 0.6mm），接触点位于齿根。

切片参数：

层厚 0.05mm（牙齿 / 骨缝区域），0.1mm（颅骨主体）；

曝光时间：骨缝凹陷处减少 10% 曝光，增强明暗对比。

FDM 工艺特殊处理

骨骼质感保留：

层高 0.2mm，填充率 20%（网格填充），刻意保留层纹作为装饰；

温度：ABS 打印（喷头 240℃，热床 110℃），提升抗冲击性（适合桌面摆件）。

四、后处理与暗黑质感强化

表面与纹理处理

写实骨骼效果：

SLA 打印件：喷砂（50μm 氧化铝）形成哑光质感，局部涂抹褐色做旧漆（骨缝处）；

FDM 打印件：不打磨层纹，直接喷灰色底漆 + 干刷银色漆（凸显凸起部位）。

创意风格处理：

哥特风：表面雕刻符文（深度 0.5mm），填充红色漆（模拟血迹）；

赛博朋克风：金属色底漆 + 荧光绿线条（勾勒骨缝），眼窝嵌入 LED 蓝光灯珠。

功能优化

内部处理：

笔筒内壁打磨至 Ra≤6.3μm，避免划伤钢笔；

底部粘贴 3mm 厚硅胶垫（直径与底座一致），防滑系数≥0.8。

装饰配件：

牙齿镶嵌黑色树脂（模拟龋齿），或镀金（高端款）；

颅顶钻孔（直径 5mm），插入可拆卸羽毛 / 链条装饰。

强度测试

承重测试：笔筒内插入 10 支钢笔（总重 200g），持续 24 小时，颅骨无变形；

抗摔测试：从 80cm 高度跌落至桌面，牙齿无断裂（安全系数≥2）。

五、设计避坑与成本控制

结构禁忌

牙齿最小厚度≥1.5mm（FDM）或 1mm（SLA），避免打印断裂；

镂空孔径≥3mm（FDM）或 2mm（SLA），防止堵塞或坍塌。

小批量生产方案

硅胶复模（50~100 件）：

3D 打印原型制作分片硅胶模具（沿冠状缝拆分）；

灌注PU树脂（邵氏硬度 60A），成本较 3D 打印降低 50%；

手工做旧效率：8 件 / 人 / 天，适合文创礼品量产。

模块化设计

顶部装饰可替换：设计通用接口（卡扣 + 螺丝），搭配骷髅帽、羽毛等配件；

笔筒内胆可拆卸：内置 PP 材质内胆（便于清洗），通过旋转卡扣固定。

六、应用场景与创新案例

桌面暗黑摆件：
FDM 黑色 PLA 打印，表面喷哑光清漆，眼窝嵌入红色 LED 灯，夜间自动亮起；
特点：高度 120mm，适合游戏玩家 / 哥特风格爱好者。

高端收藏款：
不锈钢 SLM 打印，表面电解抛光后做旧（酸蚀处理），呈现青铜锈色；
细节：牙齿单独镀金，底座刻有限量编号，附带皮质收纳盒。

节日礼品款：
透明树脂打印，内部封装干花（黑色玫瑰），万圣节期间作为主题礼品；
功能：笔筒底部触摸感应，眼窝灯光随触摸变色（红 / 绿 / 蓝）。

七、质量检测标准

尺寸精度：笔筒内径误差≤0.5mm，确保钢笔顺利放入；

结构强度：顶部加载 500g 重物，颅骨无裂纹（安全系数≥3）；

细节要求：牙齿排列整齐，骨缝清晰，无支撑残留（尤其是鼻腔内部）。

3D 打印技术突破了传统工艺对复杂颅骨结构的限制，使骷髅头笔筒兼具暗黑美学与实用功能，尤其适合个性化定制、节日礼品等场景，相比手工雕刻效率提升 80% 以上。
