行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:3cm*4cm*12cm

后处理:喷油

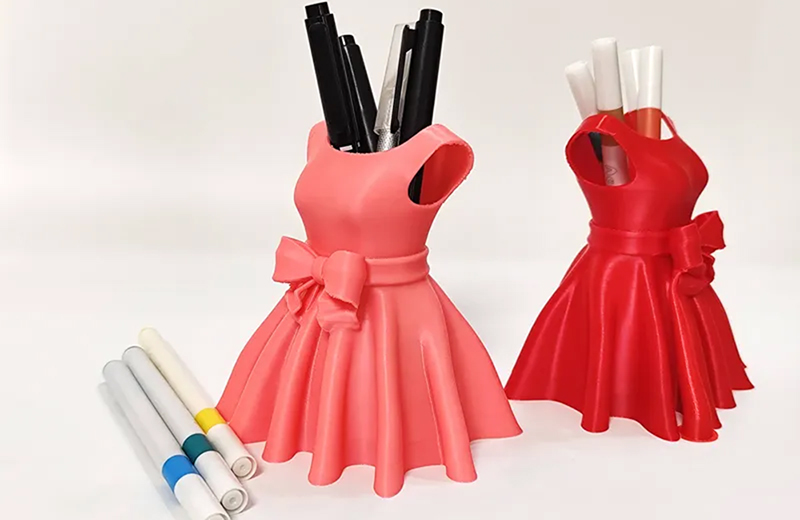

裙子笔筒手板模型融合服饰美学与文具功能，通过3D打印可实现裙摆层次感、褶皱细节与笔筒实用性的统一。以下是从设计到成品的完整技术路径：

一、设计定位与三维建模

功能与美学平衡

笔筒核心参数：

内径：80~100mm（适配常规钢笔 / 马克笔），高度 100~150mm；

壁厚：1.5~2mm（FDM）或 1~1.5mm（SLA），底部添加 5mm 厚配重底座（防倾倒）。

裙子形态设计：

裙型选择：

伞裙：裙摆展开角度 60°~90°，由 3~5 层环形褶皱组成，每层高度差 10mm；

百褶裙：褶皱间距 5~8mm，单褶宽度 3mm，深度 2mm，呈现立体肌理。

细节特征：

腰线：宽度 10mm，雕刻腰带纹理（如针脚线，深度 0.3mm）；

裙摆边缘：波浪形起伏（振幅 3mm），或添加 0.5mm 厚蕾丝状镂空花边。

建模技术要点

软件组合：

主体结构：SolidWorks（绘制笔筒内壁与裙撑骨架，公差 ±0.1mm）；

褶皱细节：Blender（雕刻百褶纹理，分辨率 0.2mm）。

结构优化：

一体化设计：裙摆与笔筒底座无缝连接，连接处宽度≥20mm（防断裂）；

轻量化：裙摆内部添加放射状支撑筋（宽度 1mm），重量较实心结构减轻 40%。

二、打印工艺与材料选型

工艺类型	材料	适合裙型	精度	核心优势
FDM（熔融沉积）	PLA/ABS	伞裙（大尺寸，成本低）	±0.1mm	层纹可作为褶皱肌理保留
SLA（光固化）	透明 / 彩色树脂	百褶裙（细节精致）	±0.05mm	表面光滑，褶皱边缘清晰
SLS（激光烧结）	尼龙 12	耐磨款（长期使用）	±0.1mm	抗冲击，裙摆不易折断
多材料 3D 打印	刚性 + 柔性树脂	拼接裙（硬裙撑 + 软裙摆）	±0.1mm	支撑结构刚性 + 裙摆边缘柔性

材料特性适配：

百褶裙：SLA 彩色树脂（如粉色渐变），褶皱深度精准（误差≤0.1mm）；

伞裙：PLA + 木质纤维线材，表面呈现木纹质感，适合复古风格；

透明款：SLA 透明树脂添加 0.1% 珠光粉，阳光照射下裙摆呈现虹彩效果。

三、切片参数与打印执行

裙摆打印关键设置（以 SLA 百褶裙为例）

摆放角度：

笔筒垂直站立，裙摆水平展开，与平台夹角 15°：减少支撑对褶皱的遮挡；

裙摆边缘悬空部分（长度≤10mm）添加点状支撑（直径 0.6mm），接触点位于褶皱间隙。

切片参数：

层厚 0.1mm（褶皱区域），0.2mm（笔筒主体）；

支撑密度：裙摆内层 30%（保证挺括），外层 10%（减轻重量）。

FDM 工艺特殊处理

褶皱打印：

百褶裙每层褶皱处降低打印速度至 30mm/s（常规 50mm/s），提升层间粘结；

填充模式：裙摆采用三角形填充（密度 20%），兼顾强度与轻量化。

四、后处理与美学强化

表面质感提升

褶皱细节强化：

SLA 打印件：用 2000 目砂纸轻抛裙摆边缘，保留 0.3mm 褶皱高度；

FDM 打印件：缝隙处用 0.5mm 细毛笔刷涂金色漆，凸显褶皱层次感。

色彩工艺：

渐变效果：笔筒底部喷深色漆（如墨蓝），裙摆渐变为浅色（如天蓝），过渡带宽度 20mm；

高光点缀：腰带与裙摆边缘描金漆（宽度 1mm），提升精致度。

功能优化

内部处理：

笔筒内壁打磨至 Ra≤3.2μm，避免划伤钢笔；

底部粘贴 3mm 厚硅胶垫（直径与底座一致），防滑系数提升至 0.8。

装饰配件：

裙摆缝缀 0.5mm 直径珍珠链（通过 3D 打印预留的 0.6mm 小孔固定）；

顶部添加可拆卸蝴蝶结（PLA 打印，通过磁吸连接）。

强度测试

承重测试：笔筒内插入 10 支钢笔（总重 200g），持续 24 小时，裙摆无变形；

抗摔测试：从 80cm 高度跌落至桌面，裙摆无断裂（安全系数≥2）。

五、设计避坑与成本控制

结构禁忌

裙摆褶皱最小厚度≥0.8mm（FDM）或 0.5mm（SLA），避免打印时破损；

裙摆展开直径≤200mm（桌面放置），过大易倾倒（需加重底座至总重≥100g）。

小批量生产方案

硅胶复模（50~100 件）：

3D 打印原型制作分片硅胶模具（沿腰线拆分，避开褶皱）；

灌注 PU 树脂（邵氏硬度 70A），成本较 3D 打印降低 50%；

手工涂装效率：5 件 / 人 / 天，单件成本≤30 元。

模块化设计

裙摆可替换：设计通用接口（卡扣 + 螺丝），搭配不同风格裙摆（百褶、伞裙、蕾丝）；

笔筒内胆可拆卸：内置 PP 材质内胆（便于清洗），通过魔术贴固定。

六、应用场景与创新案例

文创礼品款：
SLA 打印汉服襦裙造型笔筒，裙摆绣纹通过 UV 打印实现（精度 0.1mm），搭配木质笔架；
特点：笔筒内壁刻古诗，文化氛围浓厚，适合文具收藏。

儿童款：
FDM 打印卡通公主裙笔筒（粉色 PLA），裙摆添加荧光颗粒，暗处发光；
安全设计：所有边缘倒圆角（R=3mm），材料通过 EN71-3 认证。

艺术装置款：
参数化设计裙摆（用 Grasshopper 生成分形褶皱），SLA 透明树脂打印，内置 LED 灯带；
功能：笔筒底部触摸感应，灯光随环境亮度变化，适合展厅或办公桌装饰。

七、质量检测标准

尺寸精度：笔筒内径误差≤0.5mm，确保钢笔顺利放入；

结构强度：裙摆施加 5N 横向力，变形量≤5mm（去除力后恢复原状）；

外观要求：褶皱无塌陷，表面无支撑残留（尤其是百褶裙的间隙处）。

3D 打印技术突破了传统注塑工艺对复杂裙摆结构的限制，使裙子笔筒兼具装饰性与实用性，尤其适合个性化定制、文创礼品等场景，相比手工制作效率提升80%以上。
