案例详情

行业/分类:其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:10cm*4cm*3cm

后处理:喷油

鳄鱼手板模型需兼顾生物特征还原(如鳞片纹理、吻部比例)与结构强度,通过 3D 打印技术可精准实现其凶猛形态与动态张力。以下是从形态解构到功能验证的完整技术路径:

一、鳄鱼形态参数化设计与建模

核心特征提取

体型比例

体长:吻长 = 5:1(如 100mm 体长对应 20mm 吻长),躯干直径为体长的 1/6;

头部角度:吻端上翘 5°,眼窝突出高度 3mm,与吻部水平线夹角 20°。

细节特征

鳞片分布:背部棱鳞(3×4mm,高度 1mm)、腹部圆鳞(2×2mm,高度 0.5mm),排列呈覆瓦状;

尾部:侧扁形态(宽度为躯干的 1/2),尾椎纹路间距 5mm,尾尖渐细至 2mm。

建模技术要点

软件组合

主体结构:Maya(构建躯干曲线,误差≤0.5mm);

细节雕刻:ZBrush(刻画鳞片边缘锯齿、皮肤褶皱,深度 0.3-0.8mm);

工程化处理:SolidWorks(添加可动关节轴孔,直径 3mm,公差 ±0.1mm)。

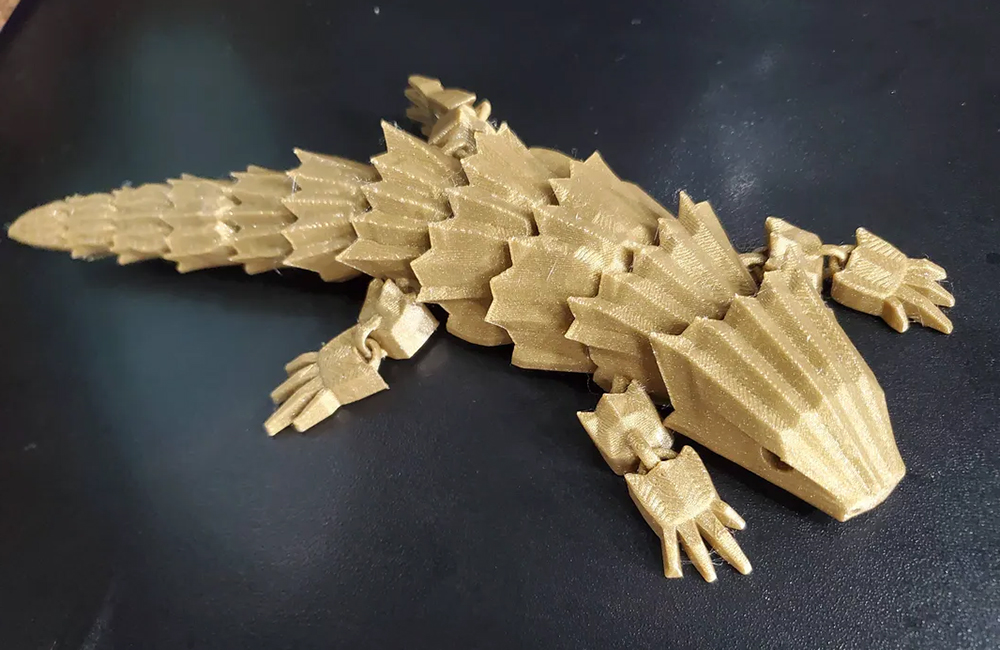

鳄鱼

动态设计

可动关节:颈部(球窝关节,活动角度≥45°)、尾部(铰链关节,弯曲角度≥90°);

轻量化:躯干空心化(壁厚 1.5mm),内部十字支撑,重量较实心模型减轻 40%。

二、打印工艺与材料选型

工艺类型材料适合部位精度功能优势
SLA(光固化)刚性树脂头部细节(鳞片、牙齿)±0.05mm表面光滑,鳞片纹理清晰
FDM(熔融沉积)PLA/TPU躯干、尾部(硬软结合)±0.1mmPLA 支撑鳞片,TPU 模拟腹部柔性
SLS(激光烧结)尼龙 12耐磨损模型(长期展示)±0.1mm自润滑性好,关节寿命≥5000 次
多材料 3D 打印刚性 + 柔性树脂整体一次成型(硬鳞软腹)±0.1mm背部鳞片刚性 + 腹部柔性同步实现

材料组合案例

头部 / 背部:刚性树脂(抗拉强度 35MPa),确保鳞片立体感;

腹部 / 尾部关节:TPU 90A(邵氏硬度),断裂伸长率≥300%,可弯曲定型;

牙齿:光敏树脂(白色),尖端倒圆(R=0.5mm),避免尖锐划伤。

三、切片参数与打印优化

鳞片细节打印(SLA 工艺)

摆放角度

背部朝上倾斜 30°:减少鳞片支撑接触面积(≤5%),避免遮挡纹理;

吻部悬空部分长度≤15mm,添加树状支撑(直径 0.6mm)。

切片参数

层厚 0.05mm(鳞片区域),0.1mm(躯干主体);

曝光时间:鳞片凸起处增加 10% 曝光,确保 0.5mm 高度精准成型。

可动关节打印(FDM 工艺)

温度控制

PLA 躯干:喷头 210℃,热床 60℃,防止翘曲(变形量≤0.3mm);

TPU 腹部:喷头 230℃,热床 50℃,提升层间粘结力。

支撑策略

关节轴孔内部用可溶性支撑(PVA),打印后浸泡去除(水温 80℃,20 分钟);

尾部悬空段(长度>20mm)添加线性支撑,支撑密度 20%。

四、后处理与仿生效果强化

表面质感塑造

鳞片纹理强化

喷砂(50μm 氧化铝)凸显鳞片凹凸感,背部棱鳞喷哑光漆(光泽度 10GU);

腹部圆鳞喷半光漆(光泽度 30GU),模拟皮肤湿润质感;

化学做旧:用稀释氧化铁溶液涂抹鳞片缝隙,形成 “泥渍” 效果(深度 0.1mm)。

色彩还原

经典配色:
背部:深绿色(RAL 6005)渐变至橄榄绿(RAL 6003);
腹部:浅黄色(RAL 1003),鳞片边缘描深褐边(宽度 0.3mm);

特殊效果:鳞片表面喷涂荧光颜料(波长 520nm),暗处呈现生物发光假象。

动态功能实现

关节组装

颈部插入直径 3mm 不锈钢轴,配合 0.1mm 厚硅胶垫圈,旋转阻尼适中(1-2N・cm);

尾部铰链添加微型弹簧(直径 0.8mm),提供复位力,摆动后自动恢复直线状态。

互动元素

下颌可开合(角度≥30°),内置磁吸结构(吸力≥0.5N),闭合时稳固;

眼部嵌入 0.5mm 直径黑色玻璃珠,提升立体感。

强度测试

尾部承重:施加 5N 力弯曲尾部 90°,持续 10 秒无断裂;

鳞片耐磨:用橡皮擦摩擦 100 次,纹理无明显磨损(涂层附着力≥4N/cm²)。

鳄鱼

五、设计避坑与量产方案

结构禁忌

吻部尖端直径≥3mm,避免打印时断裂或使用时划伤;

鳞片与躯干连接处宽度≥1mm(FDM)或 0.8mm(SLA),防止脱落。

成本控制策略

分件打印 + 组装

头部、躯干、尾部独立打印,通过卡扣 + 螺丝连接(节省材料 30%);

非可视面(如腹部内侧)简化细节,降低打印时间。

小批量生产

硅胶复模:3D 打印原型制作分片模具,灌注 PU 树脂(邵氏硬度 60A),单件成本较 3D 打印降低 60%;

效率:50 件 / 批次,手工涂装 8 小时完成,适合文创礼品量产。

场景适配优化

儿童玩具:所有部件圆角处理(R≥2mm),可拆卸部件拉力≥90N(防误吞);

展览模型:表面喷涂抗 UV 涂层(耐候等级≥5 级),户外展示 1 年无褪色。

六、应用场景与创新案例

科普教具
透明树脂打印鳄鱼躯干,内部 3D 打印骨骼(白色树脂)与内脏(彩色树脂),标注器官名称;
尺寸 1:20(体长 150mm),适合中小学生物课堂演示。

水族造景模型
尼龙 12 打印防水模型(吸水率≤0.1%),表面抗菌涂层处理,可长期浸泡于鱼缸;
尾部可微调角度,搭配水草、珊瑚营造生态场景。

艺术装置
金属 3D 打印(黄铜)鳄鱼头部,表面做旧处理(锈蚀纹理),搭配木质底座;
吻部嵌入 LED 灯带,灯光透过鳞片缝隙投射光影,营造神秘感。

七、安全与合规

儿童使用标准:

材料通过 EN71-3 重金属检测(铅≤90ppm,镉≤75ppm);

无细小可拆卸部件(如牙齿与头部一体成型)。

环保要求:

水族用模型材料通过 GB/T 18401-2010 检测,对鱼类无毒性刺激。

3D 打印技术为鳄鱼模型提供了从毫米级生物细节到动态功能的全维度解决方案,既适合科学精准还原,也可实现艺术化创作,相比传统翻模工艺提升 50% 的细节表现力。
