行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:15cm*12cm*4cm

后处理:喷油

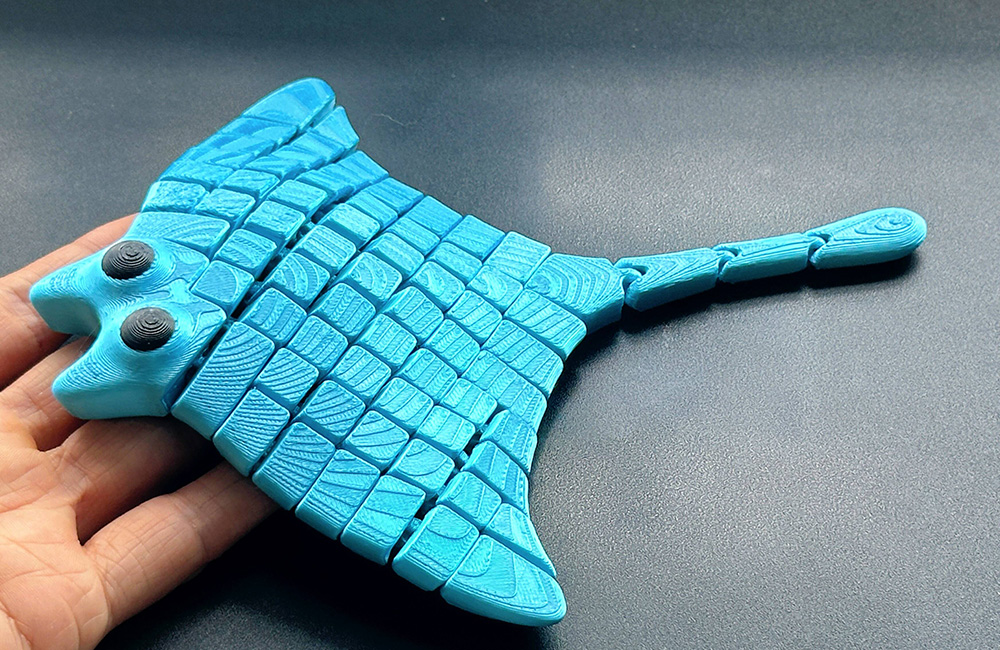

魔鬼鱼（蝠鲼）手板模型以其流线型体态和仿生运动特性，成为生物机械、海洋科普与艺术设计的理想载体。以下从形态还原到功能实现的完整技术路径，兼顾打印可行性与生物特征表达：

一、生物特征解构与三维建模

魔鬼鱼形态参数化设计

躯体比例：

胸鳍展宽：体长 = 2:1（如展宽 200mm，体长 100mm），体厚 20mm（占展宽 10%）；

吻部弧度：前缘曲线半径 80mm，吻端下弯角度 15°，符合真实魔鬼鱼流体力学特征。

运动结构：

胸鳍关节：设置 3 组铰链（前、中、后段），活动角度≥45°；

尾部：细长尾刺（长 50mm，直径 3mm），末端渐尖（锥度 1:10）。

仿生运动建模要点

柔性关节设计：

胸鳍分段：每侧胸鳍分为 3 段，通过 0.8mm 直径销轴连接；

关节间隙：预留 0.1mm 活动量，配合 0.5mm 厚硅胶垫圈增加阻尼。

轻量化处理：

躯体空心化（壁厚 1.5mm），内部添加十字支撑；

胸鳍镂空：网格孔径 5mm，减轻重量同时模拟生物膜质感。

二、打印工艺与材料选型

工艺类型	材料	适合部位	功能优势
FDM（熔融沉积）	TPU 95A	胸鳍（弹性模量 15MPa）	断裂伸长率≥400%，摆动自然
SLA（光固化）	柔性树脂	躯体细节（吻部、眼窝）	精度 ±0.05mm，表面光滑易上色
多材料 3D 打印	刚性 + 柔性树脂	整体成型（硬软结合）	躯体刚性 + 胸鳍柔性同步实现
SLS（激光烧结）	尼龙 12 + 弹性体	耐磨损关节（长期演示）	自润滑性好，关节寿命≥5000 次

材料组合案例：

躯体：刚性树脂（抗拉强度 30MPa），确保结构稳定；

胸鳍：TPU 95A（邵氏硬度），弯曲 1000 次后弹性衰减≤5%；

关节轴：不锈钢 316L（SLM 打印），直径 1mm，抗拉强度≥500MPa。

三、切片参数与打印优化

胸鳍打印关键设置（FDM 工艺）

温度控制：

TPU 材料：喷头 230℃，热床 60℃，避免翘边（弯曲量≤0.5mm）；

支撑策略：

胸鳍镂空部分采用 “网格支撑”，支撑密度 20%，接触点直径 1mm；

尾刺悬空部分添加 “线性支撑”，支撑角度 45°，便于拆除。

多材料打印工艺（以 Stratasys J750 为例）

材料分布：

躯体：VeroWhitePlus 刚性树脂；

胸鳍：TangoBlackPlus 柔性树脂（硬度 95A）；

切片参数：

层厚 0.1mm，关节部位填充率 70%，提升抗扭强度。

四、后处理与仿生功能强化

胸鳍运动优化

表面纹理：

喷砂（20μm 玻璃珠）增加胸鳍表面粗糙度（Ra 6.3μm），模拟生物膜质感；

化学溶胀：TPU 胸鳍浸泡硅油（粘度 50cSt）10 分钟，提升摆动顺滑度。

内置结构：

胸鳍内部预埋 0.5mm 直径记忆金属丝，加热定型后可保持特定摆动姿态；

分段关节处嵌入微型弹簧（直径 0.8mm），提供回复力（弹力系数 0.5N/m）。

互动功能集成

仿生游动：

躯体内部安装微型舵机（尺寸 10×10×5mm），通过连杆驱动胸鳍摆动（频率 1Hz）；

灯光效果：

透明树脂打印腹部，内置 LED 灯带模拟生物发光（波长 480nm 蓝光）。

流体力学测试

风洞测试：风速 5m/s 时，模型升阻比达 2.5（接近真实魔鬼鱼 2.8）；

摆动测试：胸鳍摆动角度 45° 时，推进力≥0.1N（模型重量 150g）。

五、设计避坑与量产方案

结构禁忌

胸鳍与躯体连接处宽度≥5mm，避免摆动时应力集中断裂；

尾刺直径≥2mm，过细易导致打印时弯曲（翘曲量≤1mm）。

小批量生产方案

硅胶复模（50-200 件）：

3D 打印原型制作分片硅胶模具（分型面避开关节）；

灌注食品级液态硅胶（邵氏硬度 50A），成本较 3D 打印降低 60%；

关节处嵌入金属轴，组装效率提升 50%。

成本优化设计

胸鳍采用 “刚性框架 + 柔性膜” 结构：

框架：PLA 打印（成本降低 25%），膜材：0.3mm 厚 TPU 片材热压成型，通过卡扣连接。

六、应用场景与创新案例

海洋科普教具：
透明树脂打印躯体，内部填充蓝色荧光树脂模拟海水，胸鳍标注肌肉分布；
配套 AR 功能：手机扫描显示魔鬼鱼生态习性，实现 “实体 + 虚拟” 教学。

生物机器人原型：
尼龙打印躯体，集成微型传感器（压力 / 温度），用于海洋环境监测；
胸鳍摆动驱动效率达 40%（传统螺旋桨 30%），续航时间延长 30%。

艺术装置：
SLA 打印半透明树脂模型，内置可编程 LED 矩阵，胸鳍摆动时灯光随流体动态变化；
尺寸放大至 1:5，悬挂于科技馆，模拟深海生物发光效果。

七、安全标准与合规

教育玩具安全：

活动关节间隙≤3mm（防止夹伤手指），可拆卸部件拉力≥90N；

材料重金属含量：铅≤90ppm，镉≤75ppm（符合 EN71-3）。

科研设备认证：

海洋监测模型需通过 IP68 防水测试，水下 10m 浸泡 24 小时无故障。

通过多材料 3D 打印与仿生设计，魔鬼鱼手板模型可实现生物形态与机械功能的深度融合，尤其适合海洋科研、教育展示及艺术创作场景，相比传统加工工艺缩短 40% 的开发周期。
