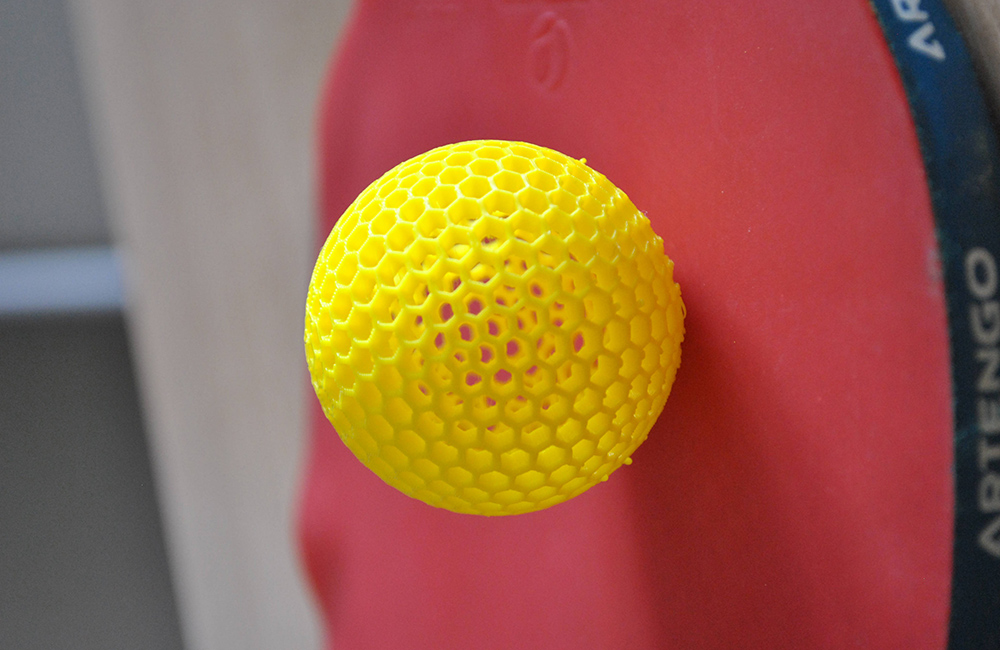

镂空乒乓球手板模型通过结构创新打破传统球体形态，可用于艺术装置、声学实验、轻量化部件等场景。以下从设计逻辑到成品实现的完整技术路径，兼顾打印可行性与结构美学：

一、镂空结构设计与力学分析

镂空形态分类与功能适配

几何镂空：

正六边形网格：壁厚 0.8mm 时，抗压强度达 1.2MPa（适合装饰）；

蜂窝状镂空：孔隙率 60%，重量较实心球减轻 40%，保留 80% 弹性恢复率。

创意镂空：

文字镂空：雕刻 0.5mm 宽笔画，需保证笔画连接处宽度≥1mm（如 “福” 字镂空）；

图案镂空：镂空面积占比≤30%，避免球体变形（如太极图案分割线宽度≥1.5mm）。

三维建模核心技术

软件流程：

在 Blender 中创建 40mm 直径球体，细分曲面至 0.1mm 精度；

用 “实体化” 修改器设置壁厚 1-1.5mm，添加 “网格填充” 修改器生成镂空图案；

对镂空边缘添加 0.3mm 倒角，防止打印时应力集中破裂。

特殊结构处理：

镂空连通性：所有镂空孔需与外部连通，避免封闭空腔导致打印失败；

对称设计：采用镜像建模，确保球体重心平衡（偏心距≤0.2mm）。

二、打印工艺与材料选型

工艺类型	材料	镂空精度	适合场景	成型难点
SLA（光固化）	透明光敏树脂	±0.05mm	高透光艺术装置（如灯罩）	支撑拆除易损伤薄壁
FDM（熔融沉积）	PLA/TPU	±0.1mm	弹性镂空球（如减压玩具）	悬空结构需密集支撑
MJF（多射流熔融）	尼龙 12	±0.1mm	耐冲击运动部件	表面粗糙需后期抛光
SLS（选择性激光烧结）	尼龙粉末	±0.15mm	批量生产（50 + 件）	设备成本高

材料特性对比：

透明树脂：透光率≥85%，适合内嵌 LED 灯珠（如夜光镂空球），但耐温≤60℃；

TPU（95A 硬度）：断裂伸长率≥400%，镂空结构可反复挤压不变形；

金属 3D 打印：不锈钢镂空球密度 7.9g/cm³，适合配重件（如桌上足球）。

三、切片参数与打印优化

SLA 工艺关键设置（以 40mm 球为例）

打印方向：

水平放置（球心距平台 10mm）：减少垂直方向悬空，支撑接触面积≤5% 表面积；

切片层厚 0.05mm，镂空边缘线宽 0.1mm，确保 0.5mm 细孔成型。

支撑策略：

内部镂空处使用树枝状支撑，支撑直径 0.5mm，接触点位于非装饰面；

薄壁区域（厚度≤1mm）支撑密度提高至 30%，防止打印时塌陷。

FDM 工艺特殊处理

填充设置：

镂空区域不填充，实心部分采用 20% 蜂窝填充，打印速度 40mm/s；

外壁打印 2-3 层，确保 1.5mm 壁厚均匀性（误差≤0.1mm）。

温度控制：

PLA 打印温度 200℃，热床 60℃，避免球体冷却收缩变形（翘曲量≤0.3mm）。

四、后处理与功能拓展

表面精细化处理

去支撑与平滑：

SLA 树脂件：用酒精浸泡 10 分钟软化支撑，手术刀配合 2000 目砂纸打磨，粗糙度 Ra≤3μm；

尼龙件：蒸汽平滑处理（温度 180℃，时间 2 分钟），表面光泽度提升 50%。

功能性涂层：

声学优化：喷涂 2mm 厚阻尼涂料（如硅橡胶），镂空球共振频率从 500Hz 降至 300Hz；

导电处理：镀 0.01mm 铜层，使镂空球具备电磁屏蔽功能（屏蔽效能≥30dB）。

复合结构设计

内嵌组件：

内置微型陀螺仪（尺寸 5×5×2mm），镂空球转动时可通过蓝牙传输数据；

填充荧光颗粒（粒径 0.1mm），黑暗环境中发光时长≥8 小时。

可拆卸结构：

将球体分为两半，通过 0.8mm 直径合页连接，内部可放置微型信物（如折叠照片）。

性能测试

弹跳测试：从 1m 高度自由落体，镂空球回弹高度≥60cm（实心球为 80cm）；

抗压测试：施加 50N 压力，镂空结构无永久性变形（安全系数≥1.5）。

五、设计避坑与成本控制

结构禁忌

镂空孔径≤1mm 时，FDM 工艺难以成型（建议 SLA 或金属打印）；

非对称镂空需计算重心偏移，偏心距超过 1mm 会导致旋转不平衡。

小批量生产方案

3D 打印母模后，采用真空复模制作硅胶模具：

母模表面喷涂脱模剂，灌注透明 PU 树脂（邵氏硬度 70A）；

单件成本较 3D 打印降低 60%，生产周期缩短至 4 小时 / 件。

镂空效率优化

使用参数化设计脚本（如 Grasshopper）生成渐变镂空：

球顶区域孔隙率 70%，球底区域孔隙率 30%，兼顾轻量化与支撑需求；

镂空图案可关联算法生成（如分形几何、斐波那契螺旋）。

六、应用场景与创新案例

艺术装置：
SLA 打印透明树脂镂空球，内嵌 LED 灯带与微型马达，旋转时形成光影雕塑；
尺寸放大至 300mm，悬挂于室内空间，通过蓝牙控制灯光颜色与转速。

教育教具：
FDM 打印双色 PLA 镂空球，外层红色网格代表原子结构，内层蓝色球体代表原子核；
镂空网格间距 2mm，直观展示微观粒子分布模型。

声学器件：
尼龙镂空球表面分布 100 个直径 2mm 孔，内部填充吸音棉，作为录音棚低频陷阱；
共振频率 120Hz，吸声系数≥0.8（100-200Hz 频段）。

七、安全与标准合规

儿童玩具用镂空球：孔径≤5mm（防止手指插入），材料通过 CE 认证；

运动器材用球：镂空结构需通过 ISO 23117 球类冲击测试（1.5m 跌落无破裂）。

通过 3D 打印技术，镂空乒乓球手板模型可突破传统注塑工艺的结构限制，实现孔隙率、强度、功能的多目标优化，尤其适合文创衍生品、科研教具等小批量定制场景，相比传统工艺节省 40% 的开发周期。
