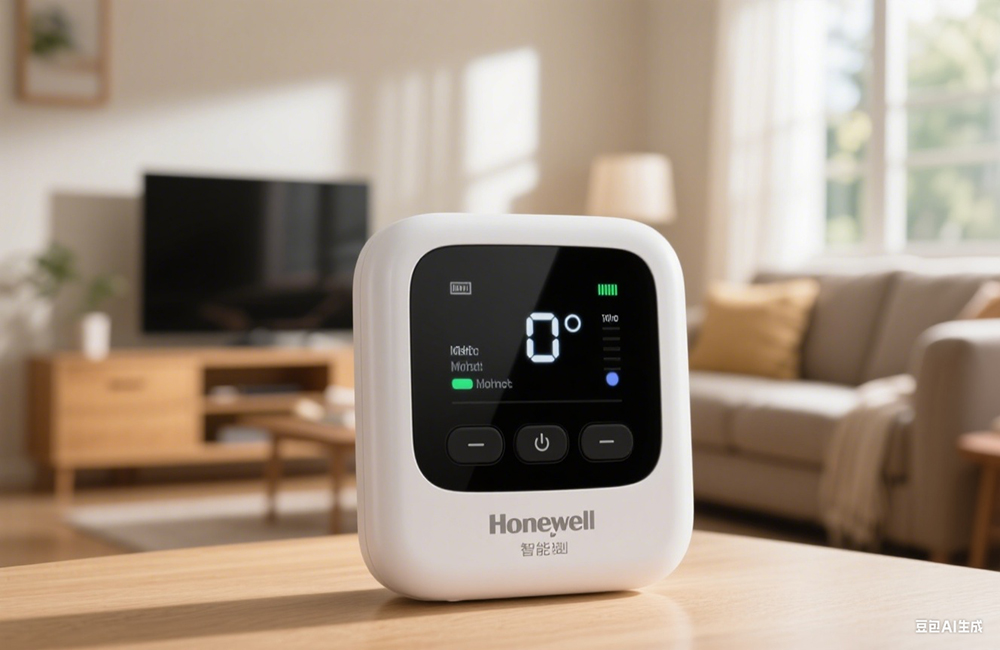

cnc加工智能温控器手板模型

CNC加工智能温控器手板模型是一种高精度、功能性的原型制作方式，适用于验证温控器的结构设计、传感器精度、控制逻辑及用户交互体验。以下是详细的技术流程和关键要点：

1. 设计阶段

1.1 需求分析

功能定义：

核心功能：温度监测、加热/制冷控制、定时功能、远程控制（如WiFi或蓝牙）。

传感器：高精度温度传感器（如NTC热敏电阻或数字传感器DS18B20）。

控制方式：触摸屏、物理按键或手机APP控制。

输出接口：继电器输出（控制加热器或风扇）、PWM调光（用于LED显示）。

显示界面：LCD屏幕或LED指示灯显示温度、状态等信息。

结构设计：

外壳：PC塑料或铝合金（轻便、耐高温）。

电路板腔体：内部安装PCB板、传感器、继电器等元件。

接口部分：USB充电口、电源接口、传感器探头接口。

散热设计：蜂窝状散热孔或散热片（确保长时间工作稳定性）。

1.2 3D建模与工程图

软件选择：使用SolidWorks、UG NX、Pro/E等软件进行三维建模，生成零件图（如外壳、电路板腔体、接口面板）和装配图。

关键设计点：

外壳分型：采用卡扣式结构，方便组装和拆卸。

防水防尘：接口部分使用橡胶密封圈（如硅胶圈），防护等级达到IP54。

传感器探头安装：探头线缆通过专用通道引出，避免干扰。

散热孔布局：均匀分布，避开电路板和传感器位置。

2. CNC加工阶段

2.1 机床与材料选择

机床类型：

金属外壳/腔体：使用加工中心（如哈斯、牧野）进行高精度加工。

塑料部件（如外壳、接口面板）：使用CNC雕刻机或3D打印（辅助制造）。

材料准备：

外壳/腔体：PC塑料（绝缘性好、易加工）或铝合金6061（强度高、散热快）。

密封材料：硅胶垫圈、密封胶（如耐高温RTV硅橡胶）。

电路板：FR4板材（制作PCB原型）或直接采购成品PCB。

2.2 编程与刀具路径

G代码编程：

使用Mastercam、PowerMill等CAM软件生成刀具路径：

粗加工：大直径平底刀（Φ8-10mm）快速去除余量。

精加工：球头刀或锥度刀加工外壳内壁（公差±0.05mm）。

接口孔加工：钻孔后攻丝（如M4螺纹），确保接口固定牢固。

散热孔加工：小直径刀具（Φ1mm）钻孔，均匀分布。

刀具选择：

金属加工：硬质合金刀具（转速10000-15000rpm，进给率0.1mm/齿）。

塑料加工：高速钢刀具（低速高进给，避免熔化）。

2.3 加工注意事项

固定与定位：

金属腔体用虎钳或真空吸附固定，防止振动。

塑料外壳需使用软爪或治具固定，避免变形。

精度控制：

外壳平面度误差≤0.1mm，确保电路板安装平整。

接口孔位置度误差≤±0.05mm，确保插头配合紧密。

3. 电子系统与功能集成

3.1 电路设计

硬件选型：

主控芯片：STM32系列（如STM32F103）或ESP32（集成WiFi/蓝牙）。

传感器：NTC热敏电阻（模拟信号）或DS18B20（数字信号）。

输出器件：继电器（控制加热器）和MOS管（PWM调光）。

显示模块：SPI接口LCD屏幕（如ST7735）或LED指示灯。

电路布局：

PCB板设计为双层或四层板，优化布线（如模拟信号与数字信号隔离）。

传感器探头线缆长度预留1米，方便测试。

3.2 功能实现

温度采集：

编写ADC采样程序（如STM32的HAL库），将传感器信号转换为温度值。

校准传感器（如冰水混合物校准NTC，或DS18B20工厂校准）。

控制逻辑：

设定温度范围（如0-100℃），通过PID算法调节加热/制冷设备。

定时功能（如倒计时或定时开关机）。

远程控制：

通过ESP32或WiFi模块连接手机APP（如MQTT协议），实现远程监控。

蓝牙模块（如HC-05）支持近距离控制。

3.3 组装与调试

电路板安装：

将PCB板固定在腔体内，使用螺丝或卡扣固定。

传感器探头通过专用通道引出，接口部分用密封胶固定。

功能测试：

温度精度测试：用标准温度计对比，误差≤±0.5℃。

控制响应测试：设定目标温度，检查继电器或PWM输出是否正常。

远程控制测试：通过APP或蓝牙发送指令，验证功能一致性。

4. 外观与结构优化

4.1 外观处理

表面处理：

PC塑料外壳：喷油处理（如哑光黑）或激光刻字（标注品牌或参数）。

铝合金外壳：阳极氧化（防腐蚀）或喷砂处理（防滑）。

细节修复：

填补CNC加工痕迹（如用腻子填补微小凹坑）。

边缘倒角处理（避免割手）。

4.2 结构优化

轻量化设计：在非承重区域开孔（如外壳背部蜂窝状散热孔）。

防水防尘：接口部分加橡胶密封圈，防护等级达到IP54。

散热设计：增加散热片（如铝合金鳍片）或优化散热孔布局。

5. 小批量验证与迭代

5.1 复模生产

通过铝合金压铸或树脂浇筑制作少量样件，验证工艺可行性。

测试不同材料对信号干扰的影响（如金属外壳需接地屏蔽）。

5.2 迭代改进

根据测试结果调整设计：

优化传感器位置（如靠近发热源）。

改进散热结构（如增加散热片厚度）。

升级控制算法（如提高PID响应速度）。

6. 关键注意事项

电磁兼容性（EMC）：

电路板添加屏蔽罩（如金属罩），避免射频干扰。

电源线使用滤波器（如共模电感），减少噪声。

安全性：

继电器输出端加保险丝（如250V/1A），防止过流损坏。

外壳材料通过阻燃测试（如UL94 V-0级）。

用户体验：

触摸屏灵敏度优化（如增加电容屏或电阻屏）。

APP界面简洁，支持多语言切换。

通过CNC加工制作的智能温控器手板模型，可精准验证结构设计、传感器精度、控制逻辑及用户交互体验，为后续量产提供可靠数据支持。
