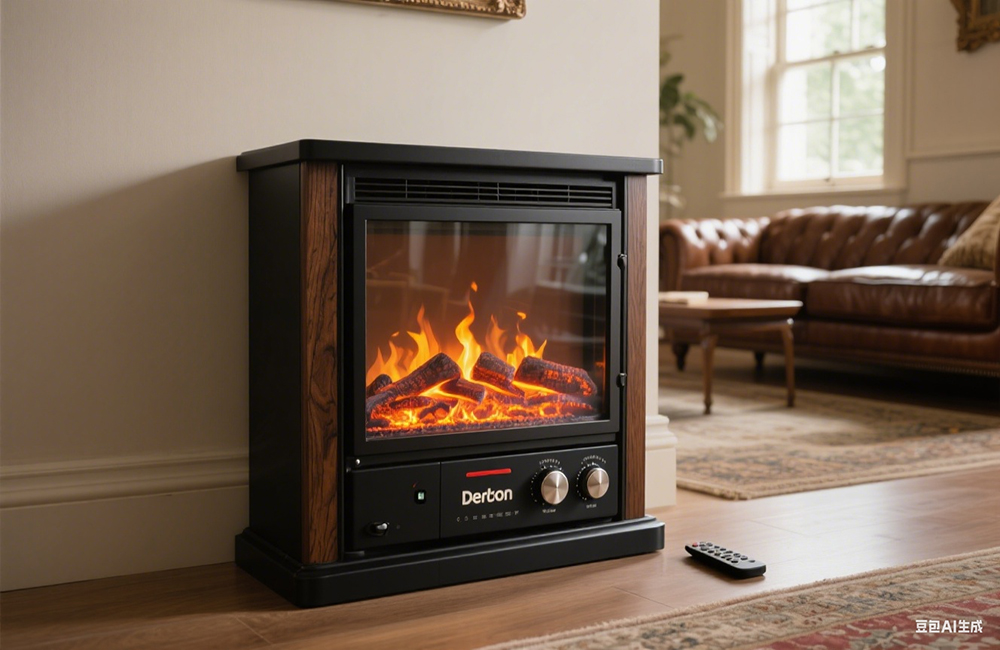

cnc加工电热壁炉手板模型

CNC加工电热壁炉手板模型是一种高精度、功能性的原型制作方式，适用于验证电热壁炉的结构设计、加热效率、火焰模拟效果及安全性。以下是详细的技术流程和关键要点：

1. 设计阶段

1.1 需求分析

功能定义：

加热方式：电热丝或陶瓷加热元件模拟火焰效果，通过风扇强制对流散热。

功率与温度：设定功率（如1000W-2000W）、温度范围（如20-35℃），需符合安全标准。

控制功能：温控开关（如电子温控器）、定时功能、遥控控制（如WiFi或蓝牙）。

火焰模拟：LED灯光或动态光影装置模拟真实火焰效果。

结构设计：

外壳：铝合金或钢板冲压成型（耐高温、强度高）。

燃烧室：透明钢化玻璃或亚克力板（用于展示火焰效果）。

加热腔：内部安装电热元件和风扇，设计风道优化热流。

底座：防滑橡胶脚垫、电线出口、防倾倒装置（如重力感应开关）。

1.2 3D建模与工程图

软件选择：使用SolidWorks、UG NX、Pro/E等软件进行三维建模，生成零件图（如外壳、燃烧室、加热腔）和装配图。

关键设计点：

燃烧室布局：透明面板倾斜角度优化（如10-15°）以增强视觉效果。

风道设计：风扇进风口与出风口位置设计，避免气流短路。

加热元件安装：电热丝或陶瓷加热板固定在风道内，确保均匀加热。

温控系统集成：温控器安装位置（靠近加热腔顶部）以准确感知温度。

2. CNC加工阶段

2.1 机床与材料选择

机床类型：

金属外壳/燃烧室框架：使用加工中心（如哈斯、牧野）进行高精度加工。

塑料部件（如底座、控制面板）：使用CNC雕刻机或3D打印（辅助制造）。

材料准备：

外壳/框架：铝合金6061（轻便、导热性好）或冷轧钢板（成本低）。

燃烧室面板：钢化玻璃（耐高温、透光性好）或亚克力板（轻量、易加工）。

密封材料：硅胶垫圈、密封胶（如耐高温RTV硅橡胶）。

加热元件：电热丝（如镍铬合金）或陶瓷加热板（PTC材质）。

2.2 编程与刀具路径

G代码编程：

使用Mastercam、PowerMill等CAM软件生成刀具路径：

粗加工：大直径平底刀（Φ10-12mm）快速去除余量。

精加工：球头刀或锥度刀加工燃烧室边框（公差±0.05mm）。

风道加工：浅槽加工（深度3-5mm），内壁光滑（避免气流阻力）。

温控器安装孔：钻孔后攻丝（如M4螺纹），确保温控器固定牢固。

刀具选择：

金属加工：硬质合金刀具（转速10000-15000rpm，进给率0.1mm/齿）。

塑料加工：高速钢刀具（低速高进给，避免熔化）。

2.3 加工注意事项

固定与定位：

金属板材用虎钳或真空吸附固定，防止振动。

燃烧室框架需使用治具定位，确保玻璃面板安装平整。

精度控制：

外壳平面度误差≤0.1mm，确保燃烧室密封性。

风道内壁粗糙度Ra≤3.2μm，减少气流阻力。

3. 电热系统与火焰模拟集成

3.1 加热元件安装

加热元件：

选用电热丝或陶瓷加热板（功率密度1-2W/cm²），安装在风道内。

电热丝需缠绕在陶瓷支架上，避免直接接触金属外壳。

绝缘处理：

电热丝表面包覆镁氧化物（MgO）绝缘层，避免短路。

电热元件引线通过密封胶圈穿出外壳，防止漏电。

3.2 风道与风扇集成

风扇选型：

选用低噪音直流风扇（如12V/0.5A），安装在风道进风口。

风扇叶片设计为前倾式，优化风压和风量。

风道测试：

使用风速仪检测风道出口风速（目标：3-5m/s）。

调整风扇角度和风道形状，确保气流均匀分布。

3.3 火焰模拟与照明

LED灯光设计：

使用RGB LED灯带（如5050规格）模拟火焰颜色（红、黄、橙渐变）。

LED灯带安装在燃烧室底部，通过导光板或扩散膜均匀散光。

动态火焰效果：

添加小型电机驱动的光影装置（如旋转反光片），模拟火焰闪烁效果。

通过PWM调光控制LED亮度，实现火焰动态变化。

3.4 温控系统安装

硬件选型：

温控器：电子温控器（PID控制，精度高）或双金属片温控器（机械式，成本低）。

遥控功能：集成WiFi或蓝牙模块，支持手机APP控制。

电路集成：

PCB板固定在外壳内侧，连接温控器、风扇、LED灯和电源线。

电源线出口加护套（如PVC螺旋管），防止弯折损坏。

4. 组装与测试

4.1 组装流程

燃烧室安装：将钢化玻璃或亚克力面板嵌入金属框架，用硅胶密封。

加热腔封装：将电热元件和风扇安装在风道内，固定PCB板。

火焰模拟调试：调整LED灯带亮度和动态装置，模拟真实火焰效果。

底座与防护：安装防滑脚垫、防倾倒装置，连接电源线。

4.2 功能测试

加热性能测试：

设定温度（如25℃），记录升温时间（目标：≤20分钟达目标温度）。

用红外测温仪检测加热腔温度均匀性（温差≤±3℃）。

火焰模拟效果测试：

检查LED灯带亮度和动态效果，确保视觉逼真。

测试遥控功能（如调节亮度、开关火焰）。

温控精度测试：

检查温控器启停一致性（如设定25℃时，实际波动≤±1℃）。

测试防倾倒功能（倾斜≥45°时10秒内断电）。

安全测试：

外壳温度检测：连续工作1小时后，外壳表面温度≤40℃（避免烫伤）。

漏电测试：用绝缘电阻测试仪检测电路绝缘性（≥100MΩ）。

5. 后处理与优化

5.1 外观优化

表面处理：

金属外壳：喷砂处理（防滑、美观）或阳极氧化（防腐蚀）。

燃烧室边框：电镀或喷涂防锈涂层（如黑色哑光漆）。

细节修复：

填补CNC加工痕迹（如用腻子填补微小凹坑）。

边缘倒角处理（避免割手）。

5.2 结构优化

轻量化设计：在非承重区域开孔（如外壳背部蜂窝状散热孔）。

加热效率提升：

优化风道形状（如渐缩式设计）以增强气流速度。

增加保温层（如岩棉或聚氨酯泡沫）减少热量散失。

5.3 小批量验证

复模生产：通过铝合金压铸或树脂浇筑制作少量样件，验证工艺可行性。

迭代改进：根据测试结果调整设计（如加热元件功率、风道尺寸）。

6. 关键注意事项

热膨胀系数匹配：金属与塑料材料的热膨胀系数差异可能导致变形，需预留间隙。

电磁兼容性（EMC）：温控电路需屏蔽电磁干扰（如添加金属屏蔽罩）。

安全性：确保电热元件与可燃物隔离，通过UL、CE等认证标准。

通过CNC加工制作的电热壁炉手板模型，可精准验证结构设计、加热效率、火焰模拟效果及安全性，为后续量产提供可靠数据支持。
