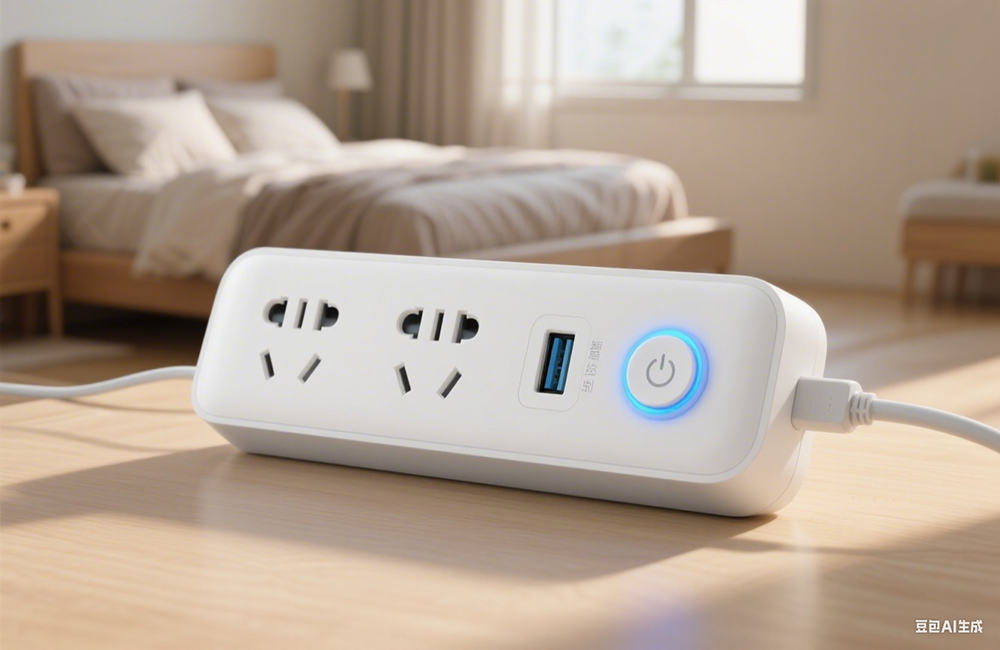

cnc加工智能插座手板模型过程

一、设计阶段

需求分析与功能规划

用途明确：确定智能插座的功能（如WiFi控制、USB充电、电量统计）、目标用户场景（家用/办公）、外观风格（简约/科技感）。

结构拆分：将插座分解为多个零件（如外壳、内壳、电路板支架、插孔模块、USB接口、散热孔等），便于CNC分步加工。

材料选择：根据功能需求选材，常用材料包括：

塑料（如PC、ABS）：绝缘性好，适合外壳和内壳；

金属（如铜、磷铜合金）：用于插孔接触片，确保导电性；

工程塑料（如尼龙）：用于绝缘支架。

3D建模与工程图绘制

3D建模：使用SolidWorks、UG NX或Fusion 360等软件设计零件三维模型，确保装配精度（如插孔定位、螺丝孔、卡扣配合）。

工程图输出：生成二维加工图纸，标注关键尺寸（如孔位、倒角、公差）、表面粗糙度要求。

二、CNC加工准备

材料准备

根据设计图纸裁剪原材料（如塑料板、铜片），并进行预处理（如去毛刺、清洁表面）。

刀具与参数设置

刀具选择：

粗加工：平底刀、球头刀（快速去除余量）；

精加工：硬质合金刀（提高表面质量）；

孔加工：中心钻、麻花钻、铣削刀（倒角、螺纹孔）。

切削参数：

塑料：高转速（10,000-20,000rpm）、低进给（100-300mm/min）；

金属（铜）：中低转速（5,000-8,000rpm）、适当进给（50-150mm/min）。

夹具设计与装夹

使用虎钳、压板或定制夹具固定材料，确保加工过程中无振动位移。

三、CNC加工过程

粗加工

使用大直径刀具（如φ10mm平底刀）快速铣削零件毛坯，去除大部分材料，保留0.5-1mm加工余量。

注意事项：避免过切或刀具碰撞，定期清理切屑。

精加工

换用小直径刀具（如φ4mm球头刀）精细加工轮廓、孔位、螺纹等细节。

关键操作：

插孔模块需按标准间距（如欧标40.3mm）精确加工，确保与插头匹配；

USB接口需钻孔并攻丝（如Type-C接口φ4.5mm），保证连接稳定性；

散热孔需均匀分布，边缘无毛刺（避免电线磨损）。

特殊工艺（可选）

金属零件：对铜片进行镀镍或镀银处理（防氧化、提升导电性）；

塑料零件：激光雕刻纹理（如防滑点、品牌Logo）。

四、后处理与组装

去毛刺与清洗

用砂纸（400-1000目）打磨零件边缘，去除毛刺和刀痕；

超声波清洗机清除残留切屑和油污。

表面处理

抛光：对塑料外壳进行哑光处理（减少反光）；金属部件可手工打磨或化学抛光。

丝印/贴标：在外壳印刷标识（如WiFi图标、USB符号、安全警示）。

组装与测试

组装：将CNC加工的零件（如外壳、内壳、电路板）通过螺丝、卡扣或胶水组装，确保紧固性。

功能测试：

测试插孔通电性能（需接入电源测试负载能力）；

验证USB接口充电功能（如5V/2.4A输出）；

模拟智能家居场景，测试WiFi或蓝牙连接稳定性。

五、注意事项

精度控制：

塑料零件公差建议±0.1mm，金属零件±0.05mm；

插孔模块需符合国际标准（如GB 2099.1中国标准或IEC 60950国际标准）。

安全性设计：

避免尖锐边角，倒角处理（如R1mm圆角）；

金属部件需接地处理，防止漏电风险。

成本优化：

减少不必要的曲面设计，优先使用平面和规则几何体；

合并同类零件（如对称件）以降低加工时间。

通过以上步骤，可高效制作出高精度、功能性强的智能插座手板模型，适用于外观展示、结构验证或小批量试产。
