行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:50cm*6cm*5cm

后处理:喷油

武士刀手板模型融合了传统刀剑美学与现代 3D 打印技术，需兼顾刀刃弧度、刀柄纹理及装饰细节的还原。以下是从文化元素提取到成品呈现的完整技术方案：

一、文化解构与三维建模

传统武士刀结构还原

刀身（刀条）：

弧度：反（刀背弧度）约 15~25mm，栋（刀脊）呈三角形，镐筋（刀刃与刀背分界线）清晰；

长度比例：刀身长度：刀柄长度≈3:1（如全长 100cm，刀身 75cm，刀柄 25cm）。

配件细节：

刀镡（锷）：圆形或异形，雕刻樱花、波浪等传统纹样，厚度 3~5mm；

柄卷（缠绕绳）：模拟鲛鱼皮纹理，缠绕密度 1.5 圈 /cm；

目钉：贯穿刀柄的圆柱销，直径 3~4mm，用于固定刀身。

建模技术要点

软件组合：

刀身曲线：用 SolidWorks 绘制精确贝塞尔曲线，确保反弧度公差≤0.5mm；

装饰纹样：ZBrush 雕刻刀镡镂空花纹（深度 0.8~1.2mm）、柄卷绳纹（高度 0.5mm）。

结构优化：

分段设计：刀身、刀柄、刀鞘、刀镡分件建模，便于后期组装与细节处理；

空心刀鞘：壁厚 2mm，内部直径比刀身宽 1~1.5mm，确保插拔顺畅；

刀刃安全处理：模型刀刃厚度≥1mm，边缘倒钝（R≥0.3mm），避免割伤。

二、打印工艺与材料选型

工艺类型	材料	精度	适合部位	表面效果
SLA（光固化）	刚性树脂 / 透明树脂	±0.05mm	刀身纹路、刀镡镂空、柄卷细节	光滑，可直接抛光至镜面
FDM（熔融沉积）	ABS/ASA	±0.1mm	刀柄、刀鞘主体（成本低）	有层纹，需后处理
SLS（激光烧结）	尼龙 12	±0.1mm	可动刀柄（韧性好，耐把玩）	表面粗糙，需喷砂处理
金属 3D 打印（SLM）	不锈钢 / 铝合金	±0.05mm	高端收藏级模型（重量与质感还原）	金属光泽，需电解抛光

典型材料选择：

刀身：SLA 刚性树脂（精度高，可模拟刀刃反光）或不锈钢 SLM（金属质感）；

刀柄 / 刀鞘：FDM 的 ABS（强度高，便于后期涂装）或尼龙（耐磨损）。

三、切片参数与打印执行

刀身打印关键设置（以 SLA 为例）

摆放角度：

刀身与打印平台呈 30°~45° 倾斜：减少支撑，同时保证镐筋线条连续；

刀刃朝下摆放：避免支撑残留影响刀刃平整度。

支撑设计：

刀背弧形部位添加树状支撑，支撑与刀身接触点直径≤0.8mm；

刀镡镂空处添加网状支撑，支撑密度 30%，防止打印时塌陷。

FDM 工艺特殊处理

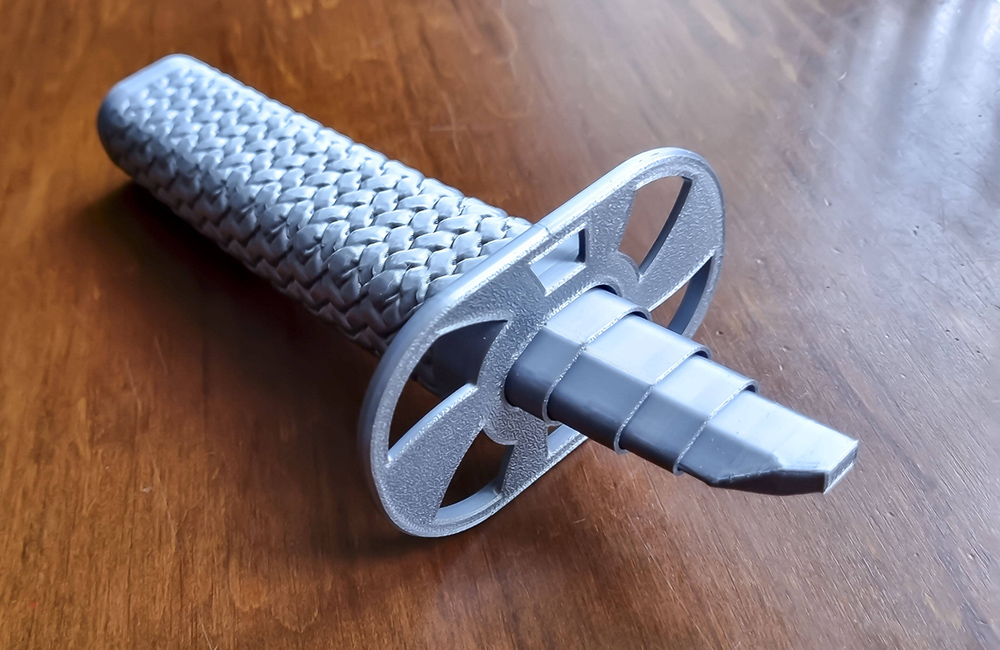

刀柄纹理打印：

层高设为 0.1mm，开启 “浮雕模式”，直接打印柄卷绳纹（高度 0.5mm）；

温度控制：ABS 材料平台加热至 110℃，避免刀柄翘边（弧度结构易变形）。

四、后处理与质感强化

刀刃质感还原

SLA 打印件：

酒精清洗后，用 2000 目砂纸沿刀刃方向抛光，配合金属色漆（如银粉漆）喷涂；

刀刃边缘涂抹 UV 光油，固化后形成 0.1mm 厚透明层，模拟 “刃纹” 效果。

金属打印件：

电解抛光（电压 12V，时间 5 分钟），粗糙度从 Ra 10μm 降至 Ra 1μm，呈现镜面效果；

化学着色：刀身局部氧化处理，形成 “地肌” 纹理（传统武士刀锻造纹路）。

传统装饰工艺复现

刀镡雕刻：

3D 打印镂空刀镡后，手工镶嵌 0.3mm 铜片，用 AB 胶固定，模拟金属镶嵌工艺；

表面电镀红铜，再用硝酸溶液腐蚀出纹样，形成 “雕金” 效果。

柄卷制作：

3D 打印带凹槽的刀柄，缠绕真实棉线（直径 0.5mm），涂清漆固定；

或直接打印柔性树脂柄卷，表面喷弹性漆，还原缠绕手感。

功能化组装

刀身固定：

刀柄开设矩形槽（宽 5mm，深 10mm），刀身尾部插入后用 M3 螺丝固定；

目钉孔贯穿刀柄与刀身，插入金属销（直径 3mm），确保刀身不松动。

刀鞘处理：

内部涂抹石蜡，降低插拔阻力；

鞘口添加金属箍（3D 打印后电镀），提升耐用性。

五、设计避坑与文化合规

结构禁忌

刀身与刀柄连接部位壁厚≥3mm，避免把玩时断裂；

金属打印武士刀重量需控制（如全长 100cm 模型≤500g），防止重心偏移。

文化符号准确呈现

刀镡纹样避免使用禁忌图案（如二战相关符号），优先选择花鸟、山水等传统题材；

刀柄长度与刀身比例需符合 “三尺以内” 的传统规制，避免比例失调。

安全合规（玩具场景）

所有尖锐部位倒圆角（R≥2mm），刀刃厚度≥2mm；

材料通过 EN71-3 认证，涂装使用水性漆，避免重金属迁移。

六、应用场景与案例

影视道具原型：
SLA 打印透明树脂刀身，内部嵌入 LED 灯带，模拟 “妖刀” 发光效果，用于影视剧特效道具。

收藏级模型：
SLM 打印钛合金刀身（Ti6Al4V），刀柄用 3D 打印红木纹理树脂，表面手工抛光，限量发行 100 把。

教育教具：
FDM 打印分段式武士刀，各部件可拆解，用于历史课程讲解刀剑结构，刀柄处设计磁吸接口，方便组装。

通过 3D 打印技术，武士刀手板模型可精准还原传统工艺细节，同时突破手工锻造的成本与周期限制，为文化衍生品开发、影视道具制作提供高效解决方案。
