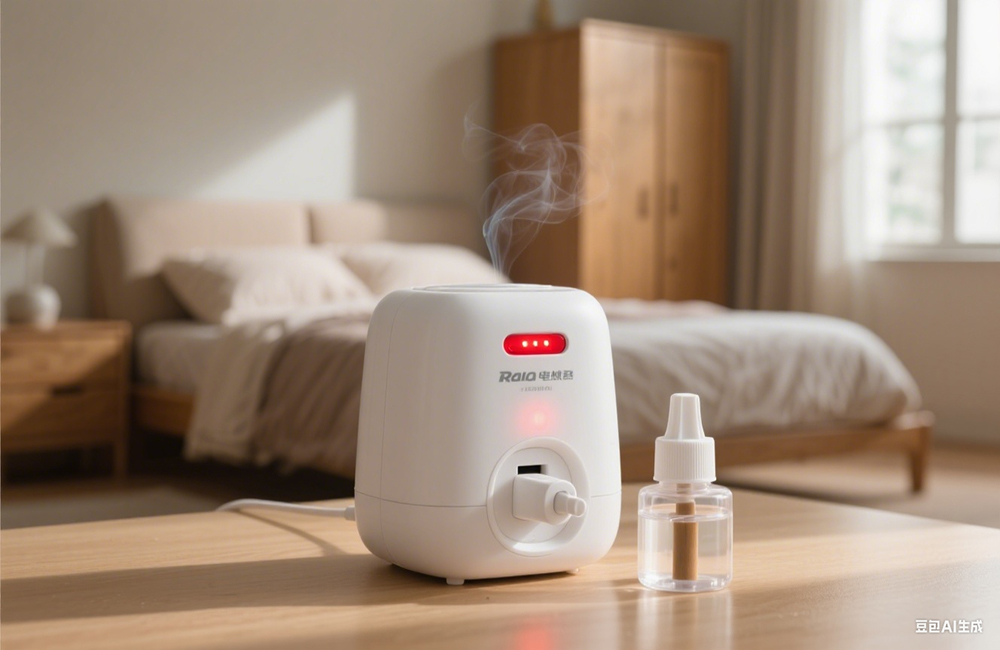

cnc加工电热蚊香器手板模型

一、设计阶段

3D建模与结构设计

软件选择：使用SolidWorks、UG NX或Fusion 360等软件，确保结构精度和装配合理性。

核心组件设计：

外壳：分上下盖（底座+上盖），材料可选ABS塑料（低成本）或铝合金（轻便散热）。设计防滑纹理和卡扣结构，确保密封性。

加热模块：PTC陶瓷发热体（安全温控）或金属加热片，集成温度传感器（防止过热）。

蚊香片/液容纳槽：

固体蚊香：设计可更换的蚊香片卡槽（带定位柱）。

液体蚊香：设计储液仓（透明亚克力材质，便于观察余量），搭配导流棉芯。

电源接口：USB或Type-C接口（支持直插充电），预留指示灯位置（如工作状态、充电提示）。

防护设计：

外壳开散热孔（防蚊虫进入），网格间距≤1mm。

内部隔热层（如硅胶垫），避免外壳过热。

材料选择

主体结构：

外壳：ABS塑料（绝缘性好）或铝合金（散热快）。

加热模块：PTC陶瓷（耐高温、安全性高）或铝制散热片。

其他部件：

蚊香片卡槽：ABS塑料（耐高温）。

导流棉芯：聚丙烯纤维（吸液性强）。

电路板：PCB板（集成加热控制芯片、温度传感器）。

二、CNC加工阶段

机床与刀具准备

机床选择：小型CNC雕铣机（如3018 Pro）或桌面加工中心，适合小尺寸精密加工。

刀具库：

粗加工：平底刀（Φ6-8mm）快速去除余料。

精加工：球头刀（Φ2-4mm）雕刻曲面、散热孔和卡槽细节。

钻孔/攻丝：中心钻、丝锥（用于固定螺丝孔或定位柱）。

装夹与定位

薄壁部件：使用真空吸盘或软爪夹具固定，防止变形（如外壳、储液仓）。

基准设定：以加热模块安装面或电源接口为基准，确保各部件同轴度。

加工参数优化

ABS塑料：

转速：8,000-12,000 RPM；进给速度：400-600 mm/min。

分层切削（每层≤0.5mm），避免过热熔化。

铝合金/PTC陶瓷：

转速：12,000-20,000 RPM；进给速度：300-500 mm/min。

使用冷却液降温，减少刀具磨损。

关键部件加工

加热模块安装位：

精确加工PTC陶瓷或金属加热片的嵌入槽，确保紧密贴合。

底部开散热孔（φ1-2mm），均匀分布。

蚊香片卡槽：

加工定位柱和限位槽，确保蚊香片稳固不晃动。

储液仓：

内壁光滑处理（如抛光），方便清洁且不易残留液体。

出口加工导流槽，连接棉芯。

三、后处理与组装

表面处理

外壳：

ABS塑料：打磨毛刺后喷哑光漆（防滑耐磨）。

铝合金：阳极氧化（黑色/银色）或喷砂处理。

加热模块：

PTC陶瓷表面涂覆耐高温绝缘层。

组装与调试

步骤：

安装加热模块，测试温控功能（如PTC陶瓷是否自动断电）。

固定蚊香片卡槽或储液仓，检查密封性（无泄漏）。

集成电路板和电源接口，测试USB供电及指示灯功能。

扣合上下外壳，检查卡扣贴合度（缝隙≤0.5mm）。

安全测试：

连续加热4小时，用红外测温仪检测外壳温度（需≤60℃）。

检查倾倒断电功能（如设计倾斜传感器）。

质量检测

功能性测试：

加热均匀性测试（蚊香片受热面积≥90%）。

储液仓密封性测试（倒置无泄漏）。

外观检查：

缝隙均匀度、表面划痕、颜色一致性。

尺寸验证：

卡尺测量卡槽尺寸、储液仓容量（公差±0.1mm）。

四、优化与迭代

结构优化：

增加散热鳍片，提升加热效率。

优化储液仓容量（如设计可拆卸扩展仓）。

材料替代：

测试玻璃陶瓷作为加热面（更耐高温）。

智能化扩展：

增加定时开关、蓝牙APP控制或电量显示。

五、注意事项

安全规范：

加工时佩戴护目镜，防止切屑飞溅。

铝合金切削需冷却液降温，避免过热变形。

成本控制：

优先使用标准刀具和通用材料（如ABS代替铝合金）。

时间管理：

分阶段加工（外壳→加热模块→组装），避免机床占用时间过长。

通过以上流程，可高效完成电热蚊香器手板模型的CNC加工，确保功能可行性、安全性及外观还原度，为量产提供可靠依据。
