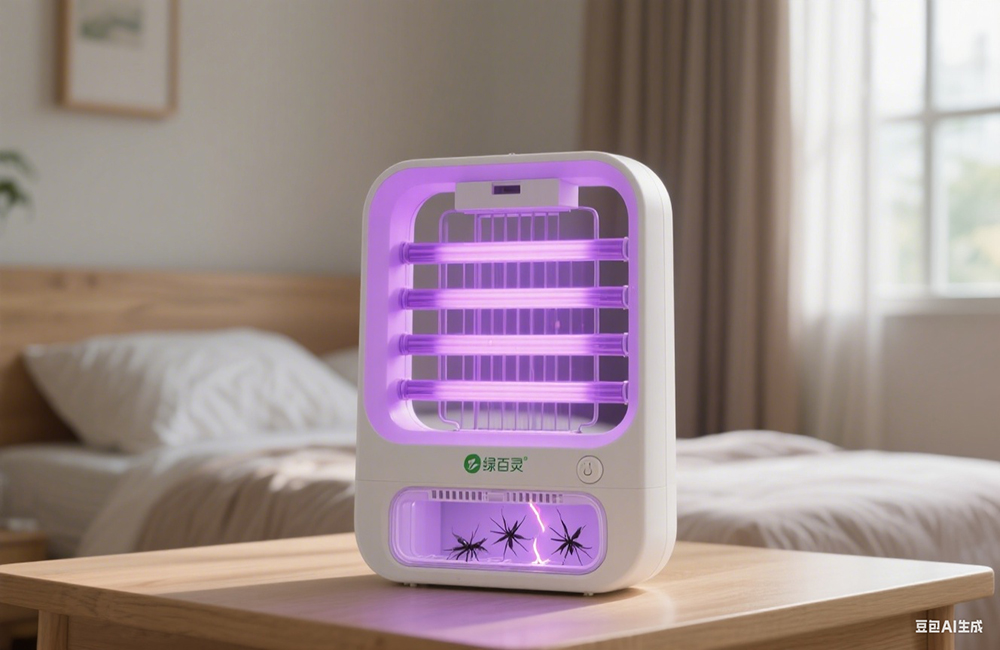

cnc加工灭蚊灯手板模型

一、设计阶段

3D建模与结构设计

软件选择：使用SolidWorks、UG NX或Fusion 360等软件，确保结构精度和装配合理性。

核心组件设计：

外壳：分上下两部分（底座+上盖），采用ABS塑料或铝合金，设计通风孔（蚊虫趋光入口）和防滑底座。

诱蚊光源：UV-A LED灯珠（波长365-395nm），均匀分布在光源区，外罩防蚊网格（不锈钢材质，网格间距≤1mm）。

电网系统：三层结构（外层防护网、中间高压电网、内层支撑架），电网电压需符合安全标准（如12V以下）。

风扇模块：离心式风扇（可选用PC风扇），用于吸入蚊虫并增强灭蚊效率。

控制电路：PCB板集成升压模块、电源开关、指示灯（如工作状态、电量提示）。

电源：锂电池组（如18650电池）或USB供电，设计充电接口和电量显示。

安全设计：

电网边缘圆润化处理，避免划伤。

外壳缝隙≤2mm，防止蚊虫逃脱。

电池仓采用卡扣式设计，防脱落且便于更换。

材料选择

主体结构：

外壳：ABS塑料（低成本、绝缘性）或铝合金（轻便、散热好）。

防护网/电网：不锈钢（导电性好，耐腐蚀）或镀锌铁丝（成本低）。

电路部件：PCB板、升压模块、导线（耐高温绝缘线）、LED灯珠。

二、CNC加工阶段

机床与刀具准备

机床选择：小型CNC雕铣机（如3018 Pro）或桌面加工中心，适合小尺寸精密加工。

刀具库：

粗加工：平底刀（Φ6-8mm）快速去除余料。

精加工：球头刀（Φ2-4mm）雕刻曲面、通风孔和网格细节。

钻孔/攻丝：中心钻、丝锥（用于固定螺丝孔）。

装夹与定位

薄壁部件：使用真空吸盘或软爪夹具固定，防止变形（如防护网、外壳）。

基准设定：以光源区中心或电网安装面为基准，确保各部件同轴度。

加工参数优化

ABS塑料：

转速：8,000-12,000 RPM；进给速度：400-600 mm/min。

分层切削（每层≤0.5mm），避免过热熔化。

铝合金/不锈钢：

转速：12,000-20,000 RPM；进给速度：300-500 mm/min。

使用冷却液降温，减少刀具磨损。

关键部件加工

防护网/电网：

采用线性插补工艺，确保网格间距均匀（建议间距≤1mm）。

边缘倒角处理，避免锋利边角。

光源区：

加工LED灯珠安装孔（沉孔设计），确保光源均匀分布。

内壁反光处理（如喷白色哑光漆）提升诱蚊效果。

风扇安装位：

精确加工风扇固定孔，确保与PCB板平行。

三、后处理与组装

表面处理

外壳：

ABS塑料：打磨毛刺后喷哑光漆（防滑）。

铝合金：阳极氧化（黑色/银色）或喷砂处理。

防护网/电网：

清洗防锈处理（如涂覆绝缘漆）。

组装与调试

步骤：

安装光源区LED灯珠，测试亮度均匀性。

固定电网和防护网，测试高压输出（用试电笔验证安全性）。

安装风扇模块，调整风力强度（以能吸入蚊虫为宜）。

集成控制电路，连接电池或USB电源，测试开关、指示灯及升压功能。

扣合上下外壳，检查密封性（缝隙≤2mm）。

安全测试：

模拟人体接触电网，确保无触电风险（电压需低于安全标准）。

检查外壳绝缘性（用万用表测试电阻）。

质量检测

功能性测试：

连续运行4小时，检查散热情况（外壳温度≤50℃）。

模拟蚊虫触电网，验证灭蚊效率（如90%以上）。

外观检查：

缝隙均匀度、表面划痕、颜色一致性。

尺寸验证：

卡尺测量网格间距、外壳尺寸（公差±0.1mm）。

四、优化与迭代

结构优化：

优化空气流动路径（如增加导流槽），提升灭蚊效率。

减轻外壳重量（如采用蜂窝状结构）。

材料替代：

测试透明亚克力外壳（便于观察灭蚊效果）。

智能化扩展：

增加光控传感器（自动启停）、蓝牙APP控制或电量显示。

五、注意事项

安全规范：

加工时佩戴护目镜，防止切屑飞溅。

铝合金切削需冷却液降温，避免过热变形。

成本控制：

优先使用标准刀具和通用材料（如ABS代替铝合金）。

时间管理：

分阶段加工（外壳→电网→组装），避免机床占用时间过长。

通过以上流程，可高效完成灭蚊灯手板模型的CNC加工，确保功能可行性、安全性及外观还原度，为量产提供可靠依据。
