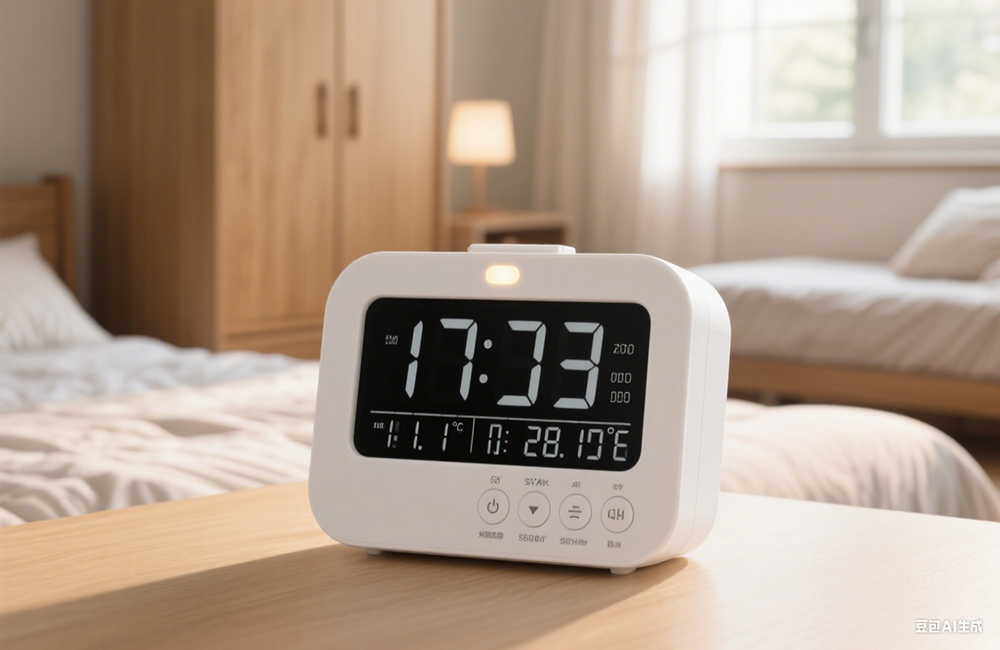

cnc加工电子钟手板模型过程

一、前期准备与设计

需求分析

明确电子钟的功能与结构：外壳（前框、后盖）、显示屏窗口、按键、支架、电池仓、散热孔等。

确定材质（铝合金/ABS/亚克力）、尺寸（如200mm×150mm×30mm）、表面处理（喷砂、阳极氧化、电镀等）。

设计亮点：透明显示屏窗口、隐藏式按键、弧形外壳、LED指示灯等。

3D建模与分模

使用 CAD软件（如SolidWorks、UG NX、Creo）建模，确保精度（公差±0.05mm）。

分模设计：将模型拆分为 前框、后盖、按键板、支架 等部件，优化拔模斜度（建议3°以上）。

对透明部件（如亚克力显示屏窗口）进行 光面处理，避免加工痕迹。

材料选择

铝合金（如6061/6063）：用于外壳和支架，轻便且散热性好，需阳极氧化处理。

ABS/PC：用于后盖和按键板，成本低且易加工。

亚克力/PC：用于透明显示屏窗口或装饰件，可抛光或电镀。

二、CNC加工流程

1. 材料准备与装夹

毛坯准备：

铝合金：切割至接近尺寸的块料（如220mm×170mm×10mm）。

塑料：选用板材或棒材，避免变形（如ABS板材厚度5-10mm）。

亚克力：使用透明亚克力板材（厚度3-5mm），避免划伤。

装夹方式：

使用精密虎钳或真空吸盘固定毛坯，对薄壁部件（如前框）采用 治具支撑 防止震动。

2. CNC编程与参数设置

刀具选择：

粗加工：Φ8-Φ12平底刀（快速去料）。

精加工：Φ4-Φ6球头刀（雕刻弧面、倒角）。

清根刀：Φ1-Φ2球头刀（处理按键槽、接口孔、散热孔）。

切削参数：

铝合金：转速10000-12000 RPM，进给速度400-600 mm/min，切深0.5mm。

ABS/PC：转速5000-7000 RPM，进给速度300-500 mm/min，切深0.2mm。

亚克力：转速6000-8000 RPM，进给速度300-400 mm/min，切深0.1mm（避免熔化）。

路径规划：

优先加工整体轮廓，再分层雕刻细节（如按键槽、散热孔、显示屏窗口）。

对弧面区域（如弧形外壳）采用 等高铣削，避免接痕。

3. 粗加工与精加工

粗加工：去除大部分材料，留0.3-0.5mm余量。

精加工：

对表面进行高精度铣削（表面粗糙度Ra0.8-Ra3.2）。

对按键槽、螺丝孔、散热孔等细节部位进行 清根加工。

特殊处理：

螺纹孔：使用丝锥或螺纹铣刀加工（如M2-M4螺丝孔）。

透明亚克力部件：采用 低速轻切，避免过热导致变形或雾化。

4. 分件加工与组装

分别加工前框、后盖、支架等部件，确保装配间隙均匀（如前后框间隙0.1-0.2mm）。

对复杂部件（如弧形前框）采用 五轴CNC加工，确保一次性成型。

三、后处理与表面处理

去毛刺与抛光

使用砂纸（400目→2000目）逐级打磨，去除加工痕迹。

对铝合金部件进行 机械抛光 或 振动研磨，提升手感。

对亚克力部件进行 镜面抛光，确保透光性。

表面处理

铝合金：

喷砂（哑光面）或阳极氧化（颜色可选，如黑色、银色、金色）。

镭雕LOGO或蚀刻纹理（如仿金属拉丝）。

塑料：

喷漆（如白色、黑色）或电镀（仿金属质感）。

丝印按键标识、接口符号（如USB、电源符号）。

亚克力：

抛光至高透光性，或电镀镜面效果（如显示屏窗口）。

装配与测试

组装各部件，验证 公差配合（如螺丝孔对齐、卡扣贴合）。

测试功能性：按键手感、显示屏窗口贴合度、支架稳定性、LED指示灯透光性。

四、关键注意事项

公差控制

CNC加工精度可达±0.05mm，但对装配面（如螺丝孔、卡扣）需预留 ±0.1mm 公差。

对薄壁部件（如前框）进行 模拟装配测试，避免变形。

成本优化

减少复杂曲面，简化刀具路径（如用平面替代弧度较小的曲面）。

对大平面区域使用 高速铣削，提升效率。

材料特性适配

铝合金：加工时需冷却液降温，避免材料软化变形。

亚克力：注意切削温度（避免熔点过高导致粘连），加工后需静置冷却。

五、典型问题与解决方案

问题	解决方案
薄壁部件变形	降低进给速度，增加治具支撑，采用多次装夹分段加工。
表面接痕明显	优化刀具路径（如螺旋进刀），使用更小直径的球头刀精修。
螺纹孔错位	预先钻导孔，使用高精度夹具固定，调整编程坐标。
亚克力加工雾化	降低转速和进给速度，使用专用润滑剂，避免干切。

通过以上流程，CNC加工可高效实现电子钟手板模型的制作，满足外观设计、功能验证和用户体验优化的需求。
