行业/分类：其他手板模型加工

加工方式:3D打印使用材料:树脂

最高精度:0.1mm生产周期:2~7天

产品尺寸:10cm*3cm*3cm

后处理:喷油

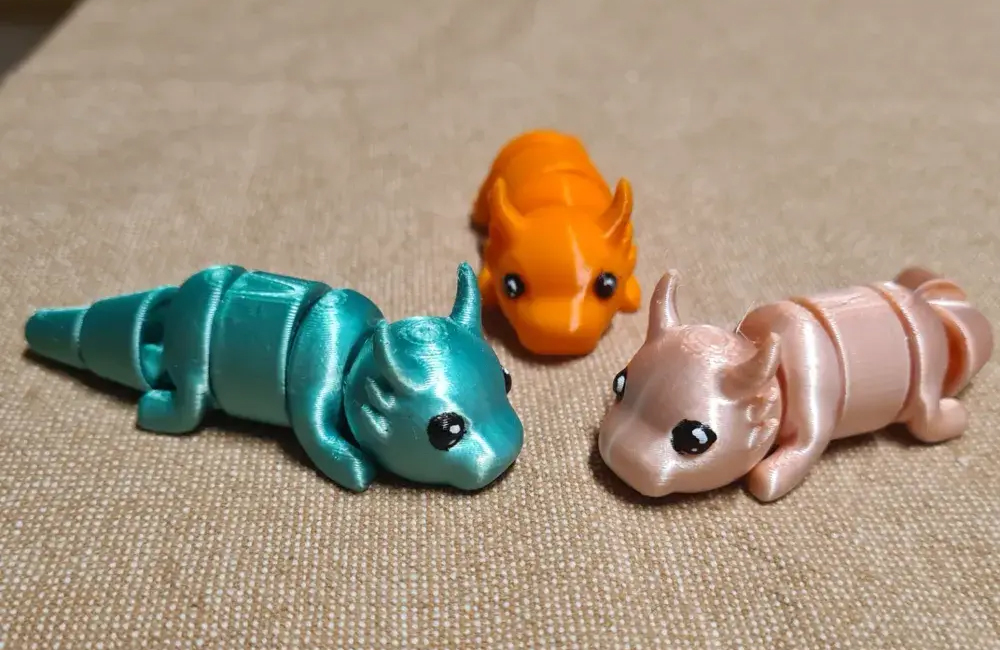

毛毛虫玩具手板模型需兼顾可爱造型与可动功能，其环节结构、表面纹理及关节设计对工艺要求较高。以下是从设计到成品的完整方案：

一、仿生设计与三维建模

形态特征提取

环节参数：

直径比：头部：中间环节：尾部 = 1:1.2:0.9；

长度比：单环节长度占总身长 10%~15%，腹部略扁（椭圆截面，高：宽 = 3:4）。

细节设计：

足部：每环节 3 对伪足，长度 5~8mm，底部设计吸盘纹理；

触角：2 根螺旋状触角，直径 1.5mm，长度为头部直径的 1.5 倍。

三维建模技巧

软件组合：

ZBrush（雕刻环节表面绒毛纹理，分辨率 0.3mm）；

Fusion 360（设计可动关节，添加精确装配参数）。

结构优化：

分段设计：将毛毛虫分为 7~9 个独立环节，相邻环节通过 “球窝关节” 连接；

空心减重：内部掏空（壁厚 2mm），预留直径 3mm 工艺孔用于去支撑；

绒毛纹理：用 “位移贴图” 生成均匀分布的短绒毛（高度 0.5mm），关键部位手动雕刻长触须。

二、打印工艺与材料选择

工艺类型	材料	精度	适合部位	后处理难度
SLA（光固化）	柔性树脂	±0.05mm	整体一次成型，细节（如绒毛）清晰	低（表面光滑）
FDM（熔融沉积）	TPU 弹性材料	±0.1mm	关节部位（柔韧性好）	中（层纹需处理）
硅胶翻模	液态硅胶	±0.2mm	批量复制（50 件以内）	高（需开模）

关键参数设置（以 SLA 打印为例）：

层厚：0.05mm（保证绒毛细节）；

支撑结构：在触角、足部等悬空部位添加树状支撑，支撑直径≤1mm；

曝光时间：每层层加 20%（柔性树脂固化速度较慢），确保层间结合力。

三、打印过程与质量控制

姿态摆放策略

侧躺摆放：使毛毛虫腹部朝上，减少足部支撑；

关节对齐：相邻环节球窝关节需保持同轴度（误差≤0.05mm），可在切片软件中手动调整位置。

支撑设计难点

触角打印：

直径 1.5mm 的触角需沿长度方向每 5mm 添加支撑点，支撑与触角呈 45° 角；

打印后用手术刀小心切除支撑，残留部分用 1500 目砂纸打磨平整。

足部处理：

伪足悬空高度＞8mm 时，在足底添加 “点状支撑”，支撑底部直径 1.5mm，便于去除。

四、后处理与功能强化

表面处理工艺

去支撑与打磨：

柔性树脂件：浸泡 75% 酒精 10 分钟软化支撑，用镊子轻轻剥离；

刚性树脂件：用美工刀切除支撑后，依次用 400 目、800 目、1200 目砂纸打磨关节部位。

绒毛质感增强：

静电植绒：在毛毛虫表面喷涂胶水，撒布 0.5mm 短纤维，静电吸附后形成自然绒毛效果；

染色处理：柔性树脂件可浸泡专用染料（如 ABS 染料），关节处保留原色形成对比。

可动关节组装

球窝关节连接：

球头直径比窝槽内径小 0.2mm（如球头 φ6mm，窝槽 φ6.2mm），确保活动顺畅；

关节处涂抹少量硅油，减少摩擦阻力，同时防止灰尘进入。

内部骨架（可选）：

插入直径 2mm 不锈钢丝贯穿所有环节，两端弯折固定，增加整体刚性；

每个关节处钢丝套入 1mm 硅胶管，提供适当阻尼感。

安全检测

拉力测试：对触角施加 5N 拉力持续 10 秒，无断裂或松动；

扭力测试：相邻环节相对扭转 30° 后松开，能自动恢复原状。

五、设计避坑与成本优化

结构禁忌

环节连接部位壁厚≥2.5mm，避免活动时开裂；

触角根部需倒圆角（R≥1mm），并增加加强筋（厚度 1mm）。

小批量生产方案

手板验证后，采用硅胶翻模复制 20~50 件：

3D 打印的毛毛虫作为原型，制作分片硅胶模具；

灌注 PU 弹性材料，成本较 3D 打印降低 40%，表面自带细腻绒毛效果。

儿童安全设计

所有部件无尖锐边缘（倒角 R≥0.5mm）；

材料选用符合 ASTM F963 标准的光敏树脂，表面涂层通过邻苯二甲酸盐检测。

六、拓展应用案例

早教互动玩具：
在毛毛虫内部嵌入震动马达和语音模块，3D 打印带网格的外壳，实现触摸感应发声功能；
足部添加磁石，可吸附在冰箱等铁质平面上，增加玩法。

软胶模具母模：
打印高精度 SLA 原型，用于制作硅胶模具，生产硅胶材质的儿童安抚玩具；
表面纹理可精确复制，无需二次加工。

艺术装置：
用透明树脂打印中空毛毛虫，内部填充 LED 灯带，在夜晚呈现光影流动效果；
关节处设计为可调节角度，用户可自由摆造型。

通过 3D 打印技术，毛毛虫玩具手板模型可实现从概念到实物的快速转化，尤其适合个性化定制或小批量文创产品开发，相比传统制造方式节省 60% 的开发时间。
