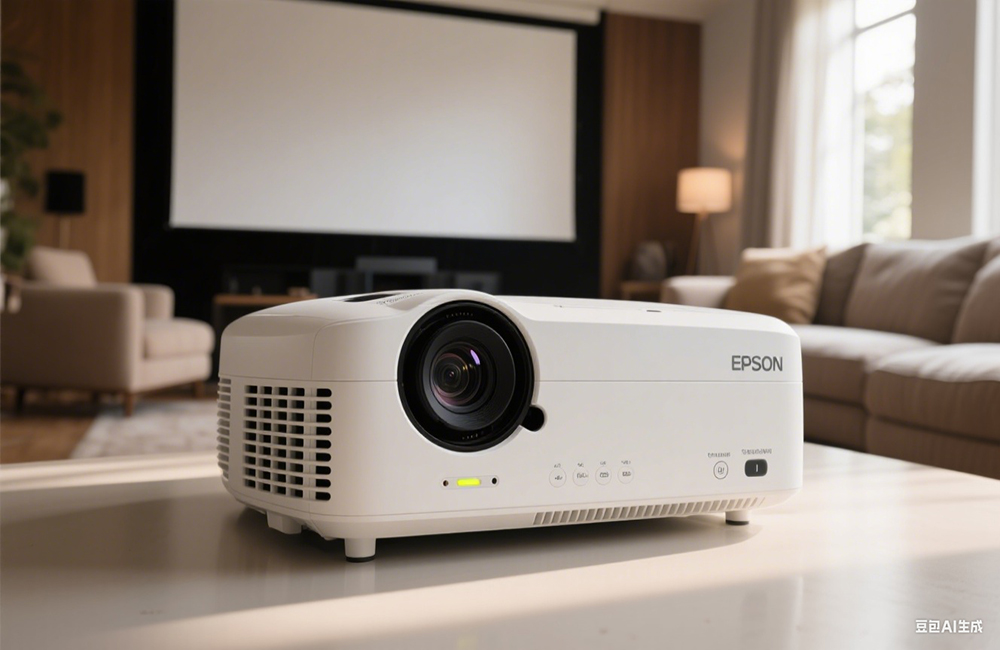

cnc加工投影仪手板模型

一、设计阶段

需求分析

核心功能：

光学系统（镜头模组）、散热孔、支架调节结构、按键（电源、焦距调节等）。

内部布局：主板、散热模块、电源接口、LED指示灯。

结构设计：

分体式设计：主机+镜头模组+底座支架（可拆卸或一体化）。

轻薄化设计：外壳厚度3-5mm，内部加强筋优化强度。

材料选择：

外壳：ABS/PC合金（轻便、耐热、易塑形）或铝合金（散热性好）。

镜头模组：亚克力镜片（模拟透光性，无需真实光学元件）。

散热孔：格栅式设计，兼顾散热与防尘。

3D建模与仿真

CAD建模：

使用SolidWorks或UG设计主机外壳，模拟曲面、倒角、加强筋（防止变形）。

设计镜头模组安装位（需高精度定位，公差±0.05mm）。

热力学仿真：

模拟散热孔布局，确保内部空气流通（如风扇进风口与出风口路径）。

优化主板与散热片接触面积，提升散热效率。

二、CNC加工准备

材料与刀具选择

外壳材料：

塑料：ABS/PC板（厚度3-5mm），适合复杂曲面加工。

金属：铝合金6061（散热性好，用于底座或支架）。

刀具规划：

粗加工：Φ8-Φ10mm平底刀或牛鼻刀（快速去料）。

精加工：Φ2-4mm球头刀（加工弧面、倒角）。

特殊工艺：钻头（加工螺丝孔、散热孔）、铣刀（雕刻LOGO或装饰线）。

编程与夹具设计

CAM编程：

分区域加工：先加工主机外壳，再单独加工镜头模组和底座。

设置分层切削（粗加工层厚1mm，精加工层厚0.2mm）。

夹具固定：

塑料/铝合金：真空吸附平台或软爪夹具，避免变形。

镜头模组：精密虎钳装夹，确保光学定位精度。

三、CNC加工过程

主机外壳加工

粗加工：

塑料：低转速（6,000rpm）、高进给率（800mm/min），切深1mm。

铝合金：高转速（12,000rpm）、切深0.5mm，保留0.3mm余量。

精加工：

塑料：球头刀精修弧面，表面光洁度Ra3.2。

铝合金：抛光处理（Ra0.8-Ra1.6），边缘倒角（C1mm）。

镜头模组与散热孔

镜头模组：

加工圆形安装位（直径Φ20-30mm），内壁光滑以模拟镜片固定。

雕刻光学标识（如“Lens”或十字线），用于视觉对齐。

散热孔：

加工格栅式通孔（孔径Φ1-2mm，间距3-5mm），内壁拔模斜度≥3°。

内部结构

加工主板安装位、散热片卡槽、电源接口孔（如USB-C或HDMI）。

雕刻LED指示灯透光孔（如电源状态灯、故障灯）。

四、后处理与组装

表面处理

塑料外壳：

喷涂哑光漆（模拟投影仪质感），局部高光处理（如镜头边框）。

镭雕透光按键（如电源键、焦距调节键）。

金属部件：

阳极氧化（黑色/银色）或喷砂处理（防滑、防指纹）。

光学与散热优化

在镜头模组内粘贴黑色遮光绒布，减少内部反射光干扰。

测试散热孔风噪，调整格栅密度或加装防尘网。

组装与测试

装配验证：

检查镜头模组与主机的配合度（螺丝或卡扣固定），确保光轴对齐。

安装主板和散热片，测试接线稳定性。

功能性验证：

模拟散热性能（风扇转速测试），检测内部温度分布。

测试按键手感（按压力度、行程一致性）和LED指示灯透光效果。

五、应用场景

产品设计验证：

验证外观、结构可行性（如曲面外壳、镜头模组设计），优化散热和光学性能。

用于展会展示或用户调研，收集反馈改进量产方案。

小批量定制：

针对高端投影品牌或个性化需求（如定制LOGO、颜色），直接CNC加工成品。

教育与研发：

作为光学设计案例，教学投影仪结构、散热设计和装配工艺。

六、关键注意事项

精度控制：

镜头模组安装位公差±0.05mm，确保光轴对齐。

散热孔位置精度±0.1mm，避免风道短路。

材料特性：

塑料加工需预热材料（防止应力变形），冷却后二次精修。

铝合金加工需控制切削温度（避免材料硬化或变形）。

成本优化：

CNC加工适合100件以下小批量，量产建议转为注塑+冲压工艺。

简化复杂曲面，减少刀具磨损和加工时间。

通过以上流程，CNC加工的投影仪手板模型可实现高精度、高质感的设计目标，同时满足光学性能验证、结构测试和市场展示需求。
