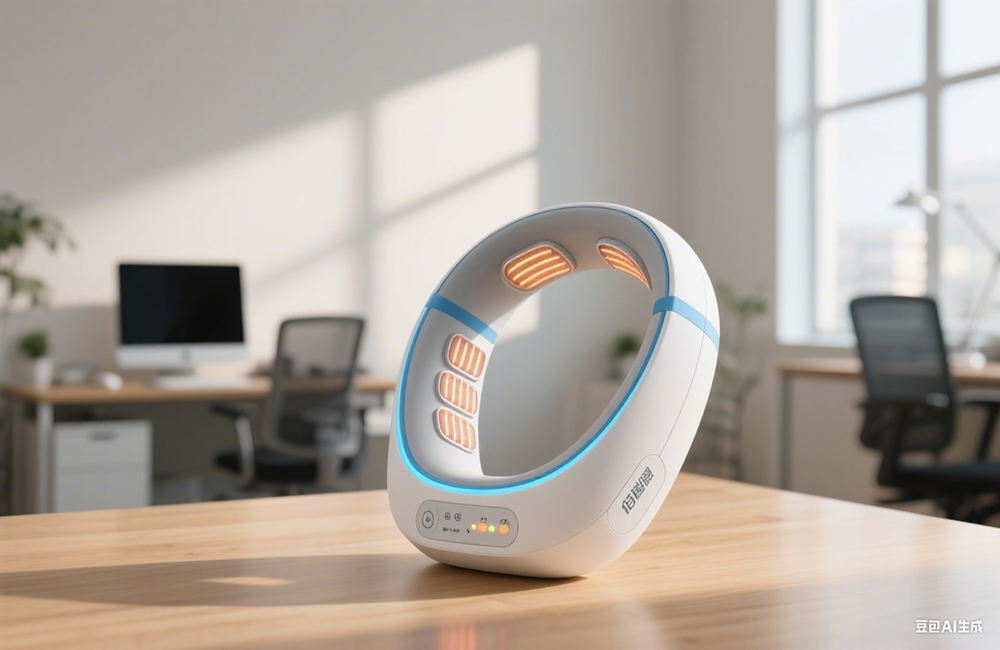

cnc加工电热护颈仪手板模型

1. 设计阶段

产品需求分析

功能需求：

热敷功能：需碳纤维加热片或电热丝，温度可调（如40℃-60℃）。

按摩功能：可选振动马达或脉冲按摩（如EMS微电流）。

电源：充电电池（如锂电池）或直接插电，需预留充电接口（如Type-C）。

佩戴舒适性：贴合颈部曲线，轻便透气，可调节松紧。

结构设计：

外壳：人体工学设计，分体式或一体式结构，表面防滑处理。

内部结构：加热片安装位、电路板卡槽、电池仓、控制按钮。

表面处理：亲肤材质（如硅胶或软胶）+磨砂质感（防滑）。

材料选择

外壳：ABS塑料（轻量化）、TPU软胶（贴合颈部）或硅胶（亲肤）。

加热组件：碳纤维加热片或不锈钢电热丝。

内部结构：ABS或PC用于支撑电路板和电池。

按键与接口：硅胶按键（防滑）或金属按钮，充电接口用ABS或尼龙。

3D建模与图纸输出

使用SolidWorks、UG等软件设计三维模型，标注关键尺寸（如加热片位置、按钮开孔尺寸）。

导出STL文件用于3D打印原型验证，或生成CNC加工的二维图纸（如DXF格式）。

2. CNC加工流程

材料准备

塑料件：ABS板材（厚度2-3mm）或TPU软胶（厚度1-2mm）。

金属件：铝合金（用于装饰件或按键）。

CNC加工步骤

编程与路径规划：

使用Mastercam、PowerMill等CAM软件生成刀具路径，设置粗加工（大直径刀具）和精加工（小直径刀具）参数。

曲面结构需四轴联动加工，确保贴合颈部曲线。

装夹与定位：

用真空吸盘固定塑料板材，校准中心位置以保证对称性。

对于TPU软胶，需使用低温冷却避免变形。

加工执行：

外壳加工：

铣削外形，保留控制按钮开孔、充电接口、加热片安装位。

边缘倒角（如R1mm），提升佩戴舒适度。

内部结构：

铣出电池仓（深度公差±0.05mm），确保电池固定稳定。

电路板卡槽需预留固定孔（如M2螺纹）。

金属件加工：

按键或装饰件需精加工（公差±0.02mm），确保表面平整。

关键工艺控制

公差控制：外壳尺寸公差±0.1mm，加热片安装位公差±0.05mm。

表面处理：外壳需磨砂喷涂（防滑）或亲肤涂层（如硅胶喷涂）。

3. 后处理与组装

表面处理

塑料件：

喷涂：磨砂漆（防滑）或亲肤涂层（如硅胶油），颜色可选浅灰、米白或定制色。

丝印：印刷品牌Logo、温度档位标识（如低/中/高）和操作指示图标。

金属件：

按键或装饰件：阳极氧化（防腐蚀）或电镀处理。

组件测试与组装

功能性验证：

安装加热片和温度传感器，测试加热均匀性（如误差≤±2℃）。

调试振动马达或脉冲按摩功能，检查强度是否可调。

组装流程：

将加热片、电路板、电池固定在内部支架上，连接导线。

外壳与内衬通过胶水或超声波焊接密封，确保贴合颈部。

加装魔术贴或弹性带（硅胶材质），方便调节松紧。

4. 手板模型优化与迭代

问题反馈：

加热是否均匀？调整加热片位置或增加隔热层。

佩戴是否舒适？优化边缘弧度或改用更软的TPU材料。

按钮是否易误触？改进按键凸点设计或增加触控反馈。

改进方向：

增加蓝牙模块，实现与手机App同步控制。

优化电池续航（如使用大容量锂电池）。

增加磁吸充电功能，提升用户体验。

5. 技术难点与解决方案

问题	解决方案
加热片安装位精度不足	使用高精度CNC机床加工加热片槽，配合红外测温仪校准温度均匀性。
外壳变形导致佩戴不适	在外壳内侧增加加强筋，或改用TPU软胶提高贴合度。
显示屏固定不稳	设计专用卡槽或使用双面胶固定，确保显示屏与外壳齐平。
防滑脚垫易脱落	在接触面增加防滑纹或硅胶涂层，提升摩擦力。

6. 交付与后续应用

展示用途：手板模型可用于市场推广、客户提案、外观验证。

数据传承：将CNC加工参数和问题记录反馈给量产团队，优化注塑模具或软胶成型工艺。

通过以上流程，CNC加工的电热护颈仪手板模型可精准还原设计意图，同时满足功能性和佩戴舒适性需求，为量产提供可靠依据。
