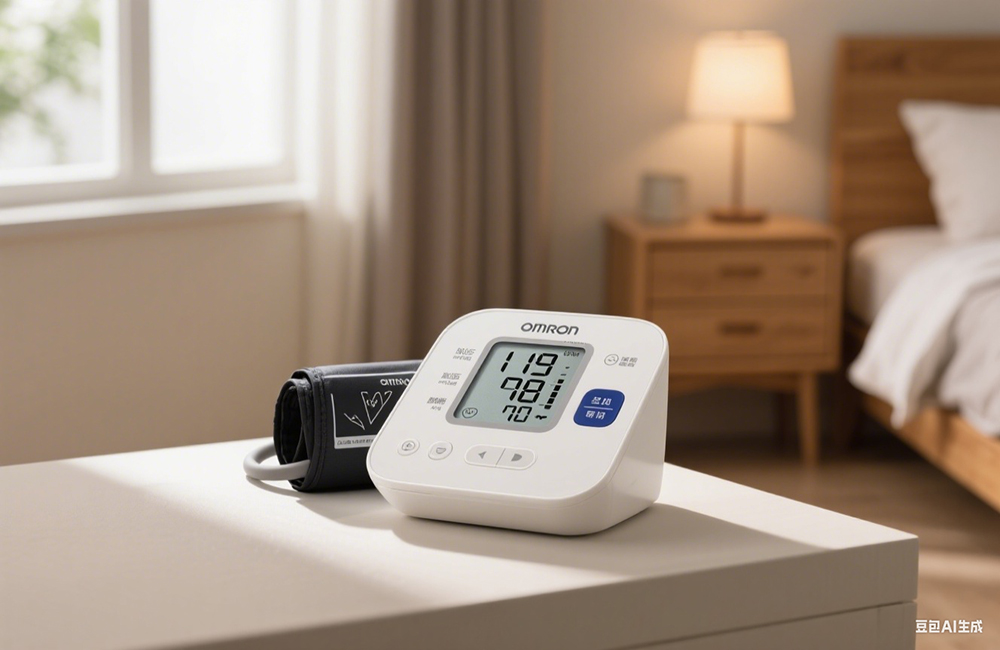

cnc加工血压计手板模型

1. 设计阶段

产品需求分析

功能需求：

气压测量（通过示波法或听诊法），需高精度气泵、压力传感器和电磁阀。

显示屏（LED或LCD）显示血压值和心率，需预留按键或触控区域。

袖带连接口（如标准6mm气管接口）和电源（电池或充电）。

结构设计：

外壳：人体工学设计，轻便易握，表面防滑处理。

内部结构：气泵安装位、电路板卡槽、电池仓、气管接口。

表面处理：磨砂质感（防滑）或高光镜面（时尚感）。

材料选择

外壳：ABS塑料（轻量化、易染色）、PC（透明或磨砂质感）或铝合金（高端机型）。

按键与接口：硅胶按键（防滑）或金属按钮，气管接口用ABS或尼龙。

内部结构：ABS或PC用于支撑电路板和气泵。

3D建模与图纸输出

使用SolidWorks、UG等软件设计三维模型，标注关键尺寸（如气泵位置、显示屏开孔尺寸）。

导出STL文件用于3D打印原型验证，或生成CNC加工的二维图纸（如DXF格式）。

2. CNC加工流程

材料准备

塑料件：ABS板材（厚度3-5mm）或PC板材（厚度2-3mm）。

金属件：铝合金（用于装饰件或按键）。

CNC加工步骤

编程与路径规划：

使用Mastercam、PowerMill等CAM软件生成刀具路径，设置粗加工（大直径刀具）和精加工（小直径刀具）参数。

超薄外壳需分层铣削，避免变形。

装夹与定位：

用真空吸盘固定塑料板材，校准中心位置以保证对称性。

对于曲面结构，需四轴联动加工。

加工执行：

外壳加工：

铣削外形，保留显示屏开孔、按键孔、气管接口等特征。

边缘倒角（如R1mm），提升握持手感。

内部结构：

铣出气泵安装槽（深度公差±0.05mm），确保水平度。

电路板卡槽需预留固定孔（如M2螺纹）。

金属件加工：

按键或装饰件需精加工（公差±0.02mm），确保表面平整。

关键工艺控制

公差控制：外壳尺寸公差±0.1mm，气泵安装槽公差±0.05mm。

表面处理：外壳需磨砂喷涂（防滑）或高光抛光（提升质感）。

3. 后处理与组装

表面处理

塑料件：

喷涂：磨砂漆（防滑）或钢琴漆（高光），颜色可选白色、蓝色或定制色。

丝印：印刷品牌Logo、单位标识（如“mmHg”）和操作指示图标。

金属件：

按键或装饰件：阳极氧化（防腐蚀）或电镀处理。

组件测试与组装

功能性验证：

安装气泵、压力传感器和电磁阀，测试气压稳定性（如误差≤±2mmHg）。

调试显示屏和按键，检查LED背光均匀性。

组装流程：

将气泵、电路板、电池固定在内部支架上，连接导线和气管。

外壳与底盖通过螺丝或卡扣组装，确保密封性（防止灰尘进入）。

加装防滑脚垫（硅胶材质），提升稳定性。

4. 手板模型优化与迭代

问题反馈：

气压测量是否准确？需调整气泵安装位或校准传感器。

外壳是否易变形？优化结构加强筋或更换更厚材料。

显示屏是否易刮花？增加透明保护罩（如PC或亚克力）。

改进方向：

优化电池仓设计，支持可更换电池或充电功能。

增加蓝牙模块，实现与手机App同步数据。

改进防滑脚垫设计（如分体式），适应不同桌面环境。

5. 技术难点与解决方案

问题	解决方案
气泵安装位精度不足	使用高精度CNC机床加工气泵槽，配合激光水平仪校准。
外壳变形导致装配不良	在外壳内侧增加加强筋，或改用加纤ABS材料提高刚性。
显示屏固定不稳	设计专用卡槽或使用双面胶固定，确保显示屏与外壳齐平。
防滑脚垫易脱落	在脚垫背面增加双面胶或设计卡扣结构，提升固定强度。

6. 交付与后续应用

展示用途：手板模型可用于市场推广、客户提案、外观验证。

数据传承：将CNC加工参数和问题记录反馈给量产团队，优化注塑模具或金属压铸工艺。

通过以上流程，CNC加工的血压计手板模型可精准还原设计意图，同时满足功能性和美观性需求，为量产提供可靠依据。
