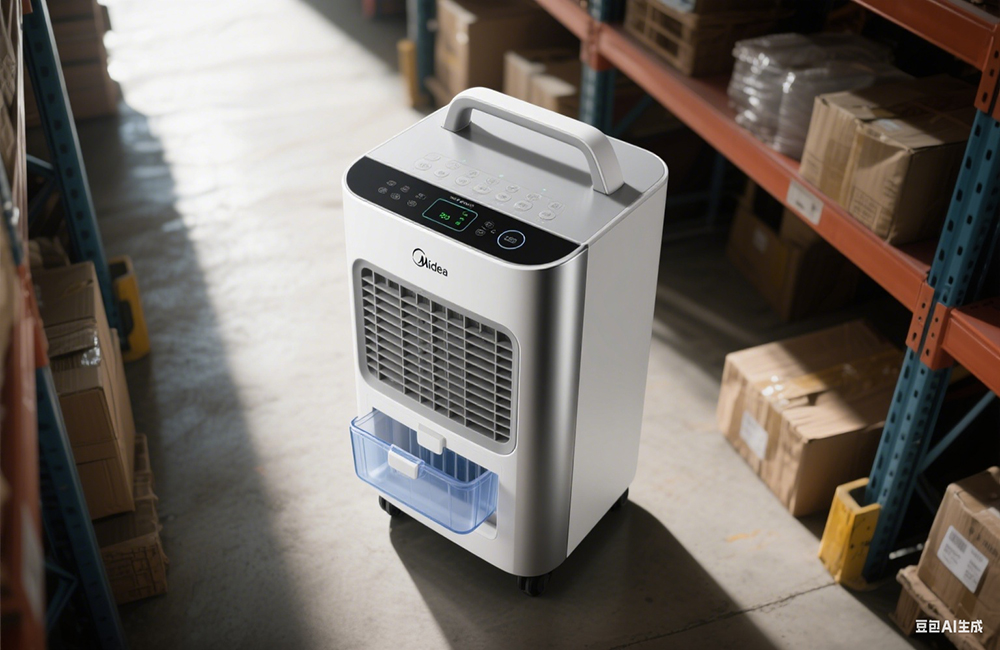

cnc加工除湿机手板模型过程

以下是CNC加工除湿机手板模型的详细流程，重点针对复杂结构、高精度装配和功能性验证：

1. 设计阶段

需求分析与拆解

核心组件：

外壳：上下壳体、进风口（格栅）、出风口（导风板）。

核心模块：冷凝板（简化为仿生结构）、水箱（透明可拆卸）。

风机模块：风机腔体、导流罩（模拟气流路径）。

功能部件：控制按键、显示屏、传感器支架（如湿度检测）。

结构优化：

简化内部冷凝结构（保留卡槽和散热孔），保留外观和机械装配特征（如卡扣、螺丝孔）。

设计可拆卸部件（如水箱、滤芯），便于展示内部结构。

3D建模与工程图

软件：使用 SolidWorks 或 UG NX 建模，确保精度（公差±0.05mm）。

关键设计：

进风口格栅：蜂窝状或条形结构（CNC钻孔或激光切割）。

冷凝板：仿散热器鳍片结构（薄壁镂空设计）。

水箱：透明亚克力材质（便于观察水位），添加把手和卡扣。

传感器孔：预留Φ2mm小孔（模拟传感器安装）。

输出文件：导出 .stl/.step 文件，并生成二维图纸（标注尺寸、螺纹规格、表面处理要求）。

2. CNC加工准备

材料与设备选择

材料：

外壳/风机腔体：ABS/PC塑料（CNC雕刻）或铝合金（轻量化）。

冷凝板：铝合金（散热性）或铜（导热性）。

水箱：透明亚克力（可加工性强）。

格栅/导风板：尼龙（耐磨）或亚克力（透明）。

设备：

小型精密CNC机床（如Desktop CNC）或五轴加工中心（复杂曲面）。

刀具库：球头刀（曲面）、平底刀（平面）、槽刀（凹槽）、丝锥（螺纹孔）。

工艺规划

分件加工：将除湿机拆分为外壳、冷凝板、水箱、风机腔体等部件，单独编程加工。

刀具路径：

粗加工：大进给量去除余量（切深1mm-2mm），留0.5mm-1mm精加工余量。

精加工：小切深（0.1mm-0.2mm）提高表面光洁度，球头刀处理弧度。

清角：用锥度刀清理直角角落的残留。

夹具设计：

使用定位治具固定工件，确保多部件装配精度（如上下壳体的垂直度）。

薄壁部件（如冷凝板）添加工艺支撑防止变形。

3. CNC加工过程

粗加工

装夹：用虎钳或真空吸盘固定材料，校准水平。

切削参数：

塑料：转速8000-12000rpm，进给速度300-500mm/min。

铝合金/铜：转速15000-20000rpm，进给速度400-600mm/min。

切深：1mm-2mm（分层铣削），避免过载。

策略：优先加工大平面（如外壳底座），再处理细节（如按钮、凹槽）。

精加工

刀具：换用小直径球头刀（Φ2mm-Φ4mm）加工弧度（如格栅边缘），尖刀处理螺纹孔。

参数调整：降低进给速度（50%-70%），提高转速，避免过切。

表面处理：通过平行铣削保证平面度（Ra3.2以上），曲面用环切路径。

特殊工艺

冷凝板鳍片：用Φ1mm以下刀具雕刻密集鳍片（间距1mm-2mm）。

蜂窝格栅：用激光微加工或CNC钻孔（孔径Φ1mm-Φ2mm）。

螺纹孔：用丝锥攻M2-M4螺纹（预钻底孔大小为螺纹直径的80%）。

透明水箱：亚克力板材加工后，用金刚石砂轮抛光至透明无划痕。

传感器孔：用Φ1mm-Φ2mm刀具钻孔，或激光微加工（密集小孔）。

4. 后处理与组装

去毛刺与打磨

用砂纸（400目→2000目）逐级打磨锐边，金属部件倒角（C0.2-C0.5）。

透明件（如水箱）用羊毛轮抛光，避免刮花。

表面处理

塑料件：喷涂哑光漆（模拟量产质感）或电镀（如金属光泽）。

金属件：阳极氧化（铝合金）或喷漆防锈。

显示屏：粘贴透明亚克力片，模拟屏幕显示（可UV打印刻度或图标）。

组装与调试

装配顺序：从内到外（如先装冷凝板，再装外壳）。

功能性测试：

检查卡扣手感、水箱安装是否牢固。

模拟气流测试（用风速仪检测进风口与出风口）。

传感器支架可粘贴假传感器（如LED灯）模拟工作状态。

5. 应用场景与优化

优势：

精度高（±0.05mm），适合复杂结构（如冷凝板鳍片、蜂窝格栅）。

材料多样，可测试塑料轻便性、金属散热性等性能。

支持功能性验证（如装配、气流路径、人机交互）。

优化方向：

成本控制：非关键部件（如外壳）可用3D打印替代，降低CNC工时。

效率提升：合并部分零件（如外壳一体加工），减少装夹次数。

功能扩展：添加微型风机（需电路集成）或传感器（如湿度检测）。

注意事项

材料变形：

薄壁部件（如冷凝板）加工时需预留收缩率（塑料约0.5%），并添加支撑。

金属件加工后需时效处理（自然冷却24小时）消除应力。

公差配合：

冷凝板与外壳的间隙建议0.1mm-0.2mm，螺纹孔错位需小于0.1mm。

上下壳体的装配间隙均匀（≤0.2mm）。

表面处理：

金属部件需喷砂或拉丝处理掩盖刀痕，塑料件避光储存防老化。

透明件避免使用腐蚀性溶剂清洗（如酒精）。

通过CNC加工的除湿机手板模型可直接用于装配验证、用户体验测试或展会展示，是高端产品开发中高精度原型的首选方案。
