cnc加工蒸汽拖把手板模型过程

以下是 CNC加工蒸汽拖把手板模型的详细流程方案，涵盖设计、材料选择、加工步骤及后处理等环节，确保模型精度和功能性。

一、前期准备

1. 设计模型

软件选择：使用 SolidWorks、UG NX、ProE 等三维建模软件设计蒸汽拖把模型。

结构设计：

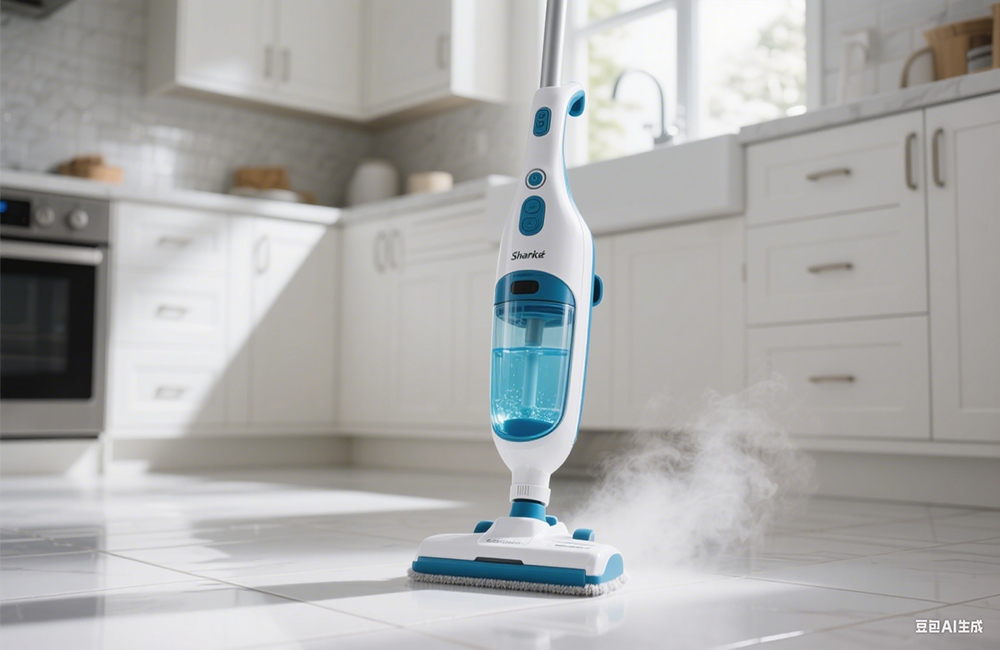

外观：模拟蒸汽拖把外形（主机体、手柄、水箱、喷头等）。

功能部件：简化内部结构（如加热仓、蒸汽喷嘴、水箱盖等）。

可拆卸设计：方便后续装配和调试（如水箱与主机的连接方式）。

关键尺寸：确保主机体比例、手柄握持角度、喷头尺寸等符合人体工程学。

2. 材料选择

推荐材料：

ABS塑料：用于外壳、水箱等非承重部件（易加工、成本低）。

铝合金：用于手柄、喷头支架等承重部件（强度高、耐磨）。

透明亚克力：用于观察窗或水位指示器（可加工性好、透光性佳）。

材料特性：

ABS：弹性好，适合复杂曲面加工。

铝合金：需注意切削参数和冷却液使用，避免粘刀。

3. CNC机床与刀具准备

机床要求：

高精度三轴或多轴CNC机床（定位精度±0.01mm）。

支持塑料和金属混合加工（需切换刀具和参数）。

刀具选择：

粗加工：硬质合金铣刀（Φ6-Φ10mm，齿数少）。

精加工：高速钢铣刀或PCD刀具（Φ2-Φ4mm，齿数多）。

钻孔/攻丝：钴钢钻头、丝锥（用于安装孔、螺纹孔）。

特殊加工：球形刀（用于曲面或弧形结构，如手柄或主机体）。

二、CNC加工过程

1. 编程与仿真

模型导入：将3D模型导入CAM软件（如Mastercam、PowerMill）。

刀具路径规划：

分层加工：先粗加工（去除大部分余量），再精加工（保证表面质量）。

策略示例：

外壳：使用“轮廓铣”加工外轮廓，“区域铣”加工平面。

手柄：采用“曲面铣”或“流线加工”保证弧度。

孔系：钻孔→倒角→攻丝。

仿真验证：通过软件模拟刀具路径，检查干涉和过切问题。

2. 装夹与找正

装夹方式：

小型部件（如喷头）：使用精密平口钳或真空吸盘固定。

大型主机体：采用螺栓压板或专用夹具固定。

找正方法：

使用百分表校准工件基准面，确保与机床坐标系对齐。

对于对称部件（如手柄），需找正圆心位置。

3. 粗加工

参数设置：

铝合金：切削速度=1200-1800rpm，进给量=0.15-0.3mm/齿，切深=2-5mm。

ABS塑料：切削速度=800-1200rpm，进给量=0.2-0.5mm/齿，切深=3-6mm。

操作要点：

快速去除毛坯余量，保留0.3-0.5mm精加工余量。

使用冷却液（金属加工用乳化液，塑料用压缩空气吹屑）。

4. 精加工

参数调整：

降低切深（0.1-0.3mm），提高转速（铝合金=2000-2500rpm，塑料=1500-2000rpm）。

增加刀具密度（如使用Φ2mm球头刀）。

关键部位加工：

手柄曲面：使用球形刀或专用镗刀，保证圆度误差≤0.02mm。

水箱：精细雕刻内部结构（如水位刻度线）。

观察窗：亚克力透明板需低速加工，避免裂纹（切削速度≤500rpm）。

5. 检验与修正

尺寸检测：

卡尺/千分尺：测量手柄直径、主机体厚度等关键尺寸。

三坐标测量仪：检测复杂曲面的形位公差。

表面质量：

目视检查划痕、毛刺，必要时用砂纸（800-2000目）抛光。

问题修复：

尺寸偏差：通过修改刀具补偿值或重新加工修正。

表面粗糙度不足：调整进给量或增加抛光工序。

三、后处理

1. 去毛刺与清洗

去毛刺：

金属部件：用锉刀、砂轮机去除棱边毛刺。

塑料部件：用刀片或砂纸轻磨，避免划伤表面。

清洗：

金属：用酒精或专业清洗剂去除切削液残留。

塑料：用防静电刷清理切屑，避免静电吸附。

2. 表面处理

喷涂上色：

外壳：喷哑光漆（如PU漆）模拟真实蒸汽拖把质感。

水箱：丝印透明刻度线（如水位标识）。

透明件处理：

亚克力观察窗：抛光后贴防爆膜（防止碎裂）。

功能性涂层：

铝合金手柄：阳极氧化（黑色或银色）提高耐腐蚀性。

3. 装配与调试

装配顺序：

安装手柄（通过螺丝或轴套固定在主机体）。

组装水箱（嵌合或卡扣连接）。

安装喷头支架（胶水或热熔焊接）。

固定加热仓（螺栓或卡扣固定）。

功能调试：

手动旋转手柄，检查是否顺滑无卡滞。

测试水箱开合灵活性（如卡扣结构）。

模拟蒸汽喷射路径，检查喷头与主机体的密封性。

四、注意事项

材料变形控制：

ABS塑料易受热变形，粗加工时减少连续切削时间，采用分段加工。

铝合金加工时保持冷却液充足，避免因过热导致应力变形。

刀具磨损监控：

定期更换刀刃（如粗加工刀具寿命≈10小时，精加工刀具≈50小时）。

使用刀具预调仪检查刃长和半径偏差。

精度补偿：

对薄壁部件（如主机体侧板）预留加工余量，防止因装夹受力变形。

通过试切法修正材料的实际尺寸偏差。

通过以上流程，可高效完成蒸汽拖把手板模型的CNC加工，确保外观、结构与功能的高度还原，为产品量产提供可靠验证。
