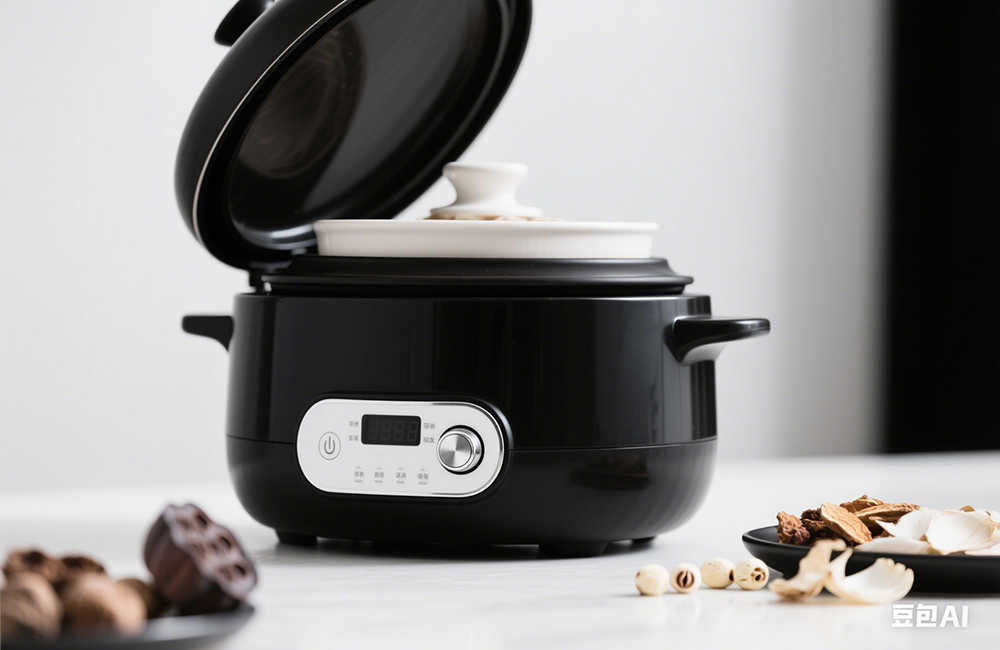

cnc加工电炖盅手板模型

以下是关于CNC加工电炖盅手板模型的详细流程、技术要点及注意事项，涵盖设计、材料选择、加工、装配与调试等环节：

一、前期准备

1. 三维建模与设计

软件选择：使用SolidWorks、UG或Pro/E等三维建模软件设计电炖盅手板模型。

设计要点：

外观结构：

主体形状（圆形、椭圆形或方形）。

上盖设计（防烫手柄、密封胶圈、排气孔）。

内胆形状（陶瓷、不锈钢或涂层铝锅）。

功能部件：

加热组件：电热管或发热盘（需预留安装位）。

温控系统：温度传感器（热敏电阻）和控制电路板（需防水处理）。

按键与显示：触控按钮（开关、模式选择）、LED显示屏（显示时间/温度）。

装配关系：

内胆与外壳的密封性（硅胶圈防水防漏）。

上盖与主体的卡扣结构（确保密封性）。

加热组件与内胆的贴合度（均匀受热）。

材料特性：

金属件：铝合金（外壳）、不锈钢（内胆）、铜（电热管）。

塑料件：食品级PP（耐高温）、ABS（外壳）、硅胶（密封圈）。

辅助材料：螺丝（304不锈钢）、导热胶、防水胶。

2. 材料选择与处理

金属材料：

铝合金：用于外壳（轻量化，易加工）。

不锈钢：用于内胆（耐腐蚀、易清洁）。

铜：用于电热管（导热性好）。

塑料材料：

食品级PP：用于内胆盖子（耐高温120℃以上）。

ABS：用于外壳（抗冲击、易表面处理）。

预处理：

铝合金：硬质阳极氧化（耐磨、防腐蚀）。

不锈钢：电解抛光（减少食物残留）。

塑料：退火处理（消除内应力，避免加工后变形）。

3. CNC编程与工艺规划

刀具路径设计：

粗加工：大切削量去除多余材料（立铣刀、面铣刀）。

精加工：小切削量保证表面质量（球头铣刀、精镗刀）。

特殊结构：

内胆曲面：五轴联动加工（复杂曲面铣削）。

电热管安装孔：高精度镗孔（公差±0.01mm）。

密封槽：投影加工（确保硅胶圈贴合）。

切削参数：

金属切削：硬质合金刀具，转速1000-2500rpm，进给0.05-0.1mm/齿。

塑料切削：高速钢刀具，低速高进给（避免熔融粘刀）。

二、CNC加工流程

1. 工件装夹与定位

金属件：

规则块状材料（如铝合金板）：用平口钳或真空吸盘固定。

圆柱形件（如内胆）：使用分度头或芯轴定位，三爪卡盘夹紧。

塑料件：

使用软爪或定制夹具避免变形，加工薄壁容器时增加支撑垫块。

2. 粗加工与精加工

粗加工：

刀具：直径8-16mm立铣刀或面铣刀。

策略：分层铣削（每层切深1-2mm），优先去除大量材料。

示例：外壳内腔用螺旋铣削，外围平面用往复铣削。

精加工：

刀具：直径2-6mm球头铣刀或精镗刀。

策略：沿轮廓连续切削，避免接刀痕。

示例：内胆表面抛光（Ra0.8-Ra3.2），上盖边缘倒角。

3. 关键部件加工

内胆曲面：

五轴联动加工：复杂曲面需连续铣削，保证光滑度。

材料：不锈钢或陶瓷，表面抛光（易清洁、不粘锅）。

电热管安装孔：

高精度镗孔：确保电热管与内胆贴合（公差±0.01mm）。

边缘倒角：避免应力集中导致裂纹。

密封槽与硅胶圈：

投影加工：确保密封槽深度一致（公差±0.05mm）。

硅胶圈过盈配合：压缩量控制在20%-30%。

三、后处理与装配

1. 表面处理

金属件：

铝合金：喷砂（哑光质感）、阳极氧化（彩色涂层）。

不锈钢：电解抛光（高光泽）、防锈处理。

塑料件：

ABS/PP：喷漆（哑光/亮光）、镭雕（刻蚀Logo或文字）。

硅胶圈：食品级硅胶，无需额外处理。

2. 装配与调试

部件装配：

内胆与电热管：通过螺丝或卡扣固定，确保贴合度。

上盖与硅胶圈：过盈配合，测试密封性（加水后倒置无渗漏）。

控制电路板：嵌入式安装，防水胶密封接口。

功能测试：

加热性能：水温从20℃升至100℃时间≤30分钟，温度均匀性±5℃。

密封性：加水至满刻度，倒置10分钟无渗漏。

温控系统：测试自动保温、定时功能（误差≤5分钟）。

安全性：干烧保护测试（空烧5分钟内自动断电）。

四、常见问题与解决方案

问题	原因分析	解决方案
内胆加热不均匀	电热管安装偏差、内胆曲面加工误差	调整电热管位置，优化内胆曲面精度
上盖密封性差	硅胶圈压缩量不足、密封槽加工误差	增加硅胶圈压缩量，修正密封槽深度
温控系统误触发	温度传感器位置不当、电路板干扰	调整传感器位置，增加屏蔽层
外壳表面划痕	加工过程中未保护表面	增加表面防护膜，优化装夹方式

五、技术优势与注意事项

优势：

高精度：尺寸公差±0.05mm，满足紧密装配需求。

复杂形状：可实现内胆曲面、密封槽、电热管安装孔等传统工艺难以完成的结构。

材料多样：支持金属、塑料、硅胶等混合加工。

注意事项：

食品安全：所有材料需符合食品级标准（如FDA认证）。

刀具管理：定期检查刀具磨损，避免过载断刀。

温度控制：加工塑料时需冷却液降温，防止材料软化变形。

保密性：手板模型涉及专利设计时，需签订保密协议。

通过以上流程，CNC加工可快速制作出高精度、功能完备的电炖盅手板模型，为产品量产提供可靠验证依据。
