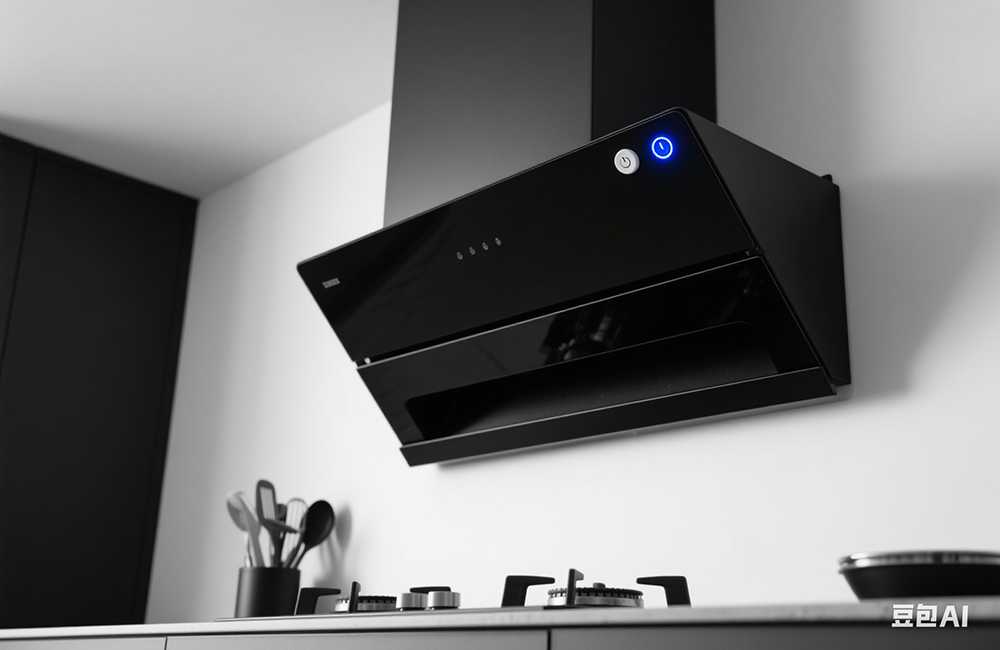

cnc加工抽油烟机手板模型

以下是关于 CNC加工抽油烟机手板模型 的详细解析，涵盖设计要点、加工工艺、材料选择及应用场景：

一、CNC加工抽油烟机手板模型的流程

3D建模与结构设计

核心部件设计：

外壳：箱体、面板、集烟罩（需符合空气动力学）。

内部结构：风机支架、电机安装座、导风板、滤油网、接油盘。

功能部件：触控面板、按键、LED指示灯、散热孔、固定螺丝孔位。

设计重点：

风道优化：确保进风顺畅、排烟高效，避免涡流导致噪音。

滤油网密度：兼顾油烟分离效率与清洁便利性。

面板倾斜角度：符合人体工学，便于操作且防滴油。

密封性：防止油烟泄漏，接缝处需严密贴合。

模型切片与编程

使用CAM软件（如UG、Mastercam）生成刀具路径，关键设置：

复杂曲面（如集烟罩、导风板）：五轴联动加工，确保光滑过渡。

薄壁部件（如外壳）：预留变形量，防止加工应力导致变形。

小孔位（如散热孔、螺丝孔）：微型刀具（Φ0.5mm以下）加工。

深腔结构（如接油盘）：分层切削，避免断刀。

材料选择与坯料准备

常用材料：

ABS/PC塑料：用于外壳、面板等非承重部件，易切削且可模拟注塑效果。

铝合金：用于风机支架、导风板等承重部件，强度高、散热快。

不锈钢：用于滤油网、接油盘等耐腐蚀部件，需电火花（EDM）配合。

亚克力：用于透明观察窗或装饰条。

坯料准备：根据模型尺寸切割板材或块料，预留0.5~1mm加工余量。

CNC加工

粗加工：大直径刀具快速去除多余材料。

精加工：

外壳与集烟罩：球头刀精加工曲面，公差±0.1mm。

滤油网：五轴联动加工密集网格，孔径均匀（Φ1~Φ3mm）。

导风板：流线型曲面加工，确保风道顺畅。

接油盘：深腔结构分层切削，内壁光滑便于清洁。

按键与LED孔：微型刀具钻孔，倒角处理防止毛刺。

特殊工艺：

散热孔阵列：镂空刀具或电火花加工，均匀分布。

弧面拼接：五轴联动确保无缝衔接。

后处理与组装

表面处理：

塑料件：打磨→喷砂→喷漆（哑光黑/银灰/金属质感）。

金属件：阳极氧化（铝合金）、电镀（不锈钢）。

丝印与标识：印刷品牌logo、操作说明、安全警示（如“高温勿触”）。

组装测试：

检查风道是否通畅，风机运行噪音是否达标（通常≤50dB）。

测试LED灯、触控面板响应速度及密封性（油烟泄漏测试）。

记录问题并反馈优化设计。

二、关键部件的CNC加工要点

集烟罩与外壳

材料：ABS/PC塑料或铝合金。

加工难点：

曲面精度高，需五轴联动确保流线型设计。

薄壁处易变形，需控制切削参数。

解决方案：

使用球头刀精加工，公差±0.1mm，预留变形补偿。

铝合金部件采用冷却液降温，减少热变形。

滤油网

材料：不锈钢或铝合金。

加工要点：

密集网格孔径需均匀（Φ1~Φ3mm），排列符合油烟分离效率。

边缘光滑无毛刺，避免割伤手指。

解决方案：

五轴联动加工网格，或电火花（EDM）打孔。

后续去毛刺处理（如电解抛光）。

导风板与风机支架

材料：铝合金。

加工要点：

导风板需符合空气动力学，曲面平滑无台阶。

风机支架需高精度孔位，确保电机安装稳固。

解决方案：

五轴联动加工导风板曲面，公差±0.05mm。

风机支架孔位使用高精度夹具定位，同轴度≤0.02mm。

接油盘与按键

材料：不锈钢（接油盘）、ABS（按键）。

加工要点：

接油盘需深腔结构，内壁光滑易清洁。

按键孔位需倒角，触感舒适无毛刺。

解决方案：

接油盘分层切削，每次切深≤0.5mm，避免断刀。

按键孔使用微型刀具（Φ0.5mm）加工，后续抛光处理。

三、材料选择与性能对比

材料	适用部件	优点	缺点
ABS塑料	外壳、面板	易切削、成本低、可模拟注塑效果	不耐高温、强度低
PC塑料	透明装饰条、耐高温部件	耐冲击、透明、耐温性好	加工难度较高
铝合金	导风板、风机支架	强度高、散热快、质感好	成本高、需防锈处理
不锈钢	滤油网、接油盘	耐腐蚀、易清洁、使用寿命长	加工难度高、成本高
亚克力	装饰条、透光板	透明度高、易加工	易刮花、不耐高温

四、后处理工艺

表面处理

塑料件：打磨→喷砂→喷漆（哑光黑/银灰/金属质感）。

金属件：阳极氧化（铝合金）、电镀（不锈钢）、抛光（滤油网）。

特殊要求：接油盘需喷涂不粘涂层（如特氟龙），便于清洁。

丝印与标识

印刷内容：品牌logo、操作说明、安全警示（如“高温表面”）。

油墨选择：耐磨损、耐高温的环保油墨。

组装与测试

功能测试：

风速测试：使用风速仪检测排烟效率（通常≥8m³/min）。

噪音测试：运行时分贝值≤50dB。

密封性测试：烟雾发生器检查油烟泄漏情况。

外观检查：确保无瑕疵、色差一致、装配紧密。

五、应用场景

设计验证

验证风道设计合理性、滤油网效率及面板人体工学设计。

通过手板测试改进结构，降低量产风险。

市场展示

作为样品参加展会或客户提案，展示外观、功能及细节（如灯光效果、触控响应）。

配合宣传视频或效果图，增强客户信任感。

功能测试

测试核心性能：

排烟效率：风速是否达标，油烟分离效果。

噪音控制：运行时分贝值是否符合标准。

清洁便利性：滤油网拆卸、接油盘清洗是否便捷。

为量产模具设计和工艺优化提供数据支持。

六、注意事项

精度控制

风道间隙需≤0.5mm，否则影响排烟效率。

滤油网孔径公差±0.05mm，确保均匀性。

材料收缩率

ABS/PC等塑料加工后会因冷却收缩导致尺寸变化，编程时需预留收缩率（通常ABS为0.5%）。

成本优化

简单部件（如外壳）可用3D打印替代，复杂部件（如导风板、滤油网）优先CNC加工。

铝合金/不锈钢加工成本较高，需权衡性能与预算。

安全与环保

加工时佩戴护目镜和防尘口罩，防止切屑飞溅。

滤油网需符合食品安全标准，避免重金属残留。

通过CNC加工制作的抽油烟机手板模型，能够高效验证设计、优化性能，并为量产提供可靠依据，是产品研发的关键步骤！
