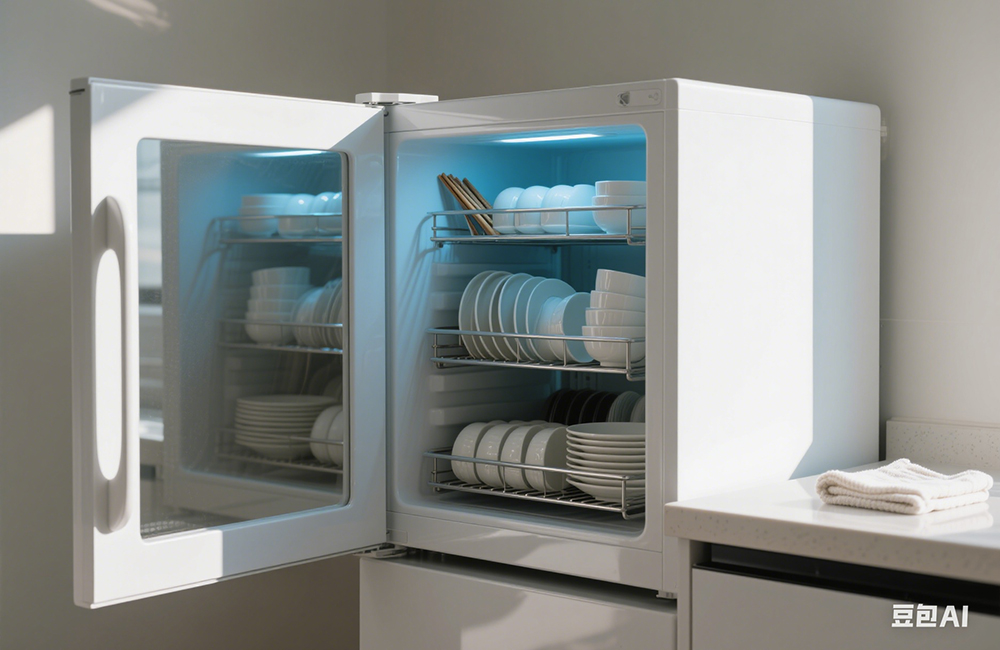

cnc加工消毒柜手板模型

以下是关于 CNC加工消毒柜手板模型 的详细解析，包括工艺流程、材料选择、关键部件加工方案及应用场景：

一、CNC加工消毒柜手板模型的流程

3D建模与结构设计

使用CAD软件（如SolidWorks、UG）设计消毒柜的三维模型，包括以下核心部件：

外壳：箱体、门体、控制面板。

内部结构：层架、紫外线灯架、臭氧发生器、风机、温控器。

功能部件：铰链、门锁、密封条、排气孔等。

设计重点：

门体密封性（防止臭氧泄漏）。

紫外线灯架布局（确保杀菌无死角）。

层架承重与防滑设计（适配不同餐具）。

排气与散热结构（避免高温积累）。

模型切片与编程

将3D模型导入CAM软件（如Mastercam、PowerMill），生成刀具路径和G代码。

关键设置：

复杂曲面（如门体、灯架）需五轴联动加工。

薄壁部件（如外壳）需预留变形量，防止加工应力导致变形。

小孔位（如排气孔、螺丝孔）需使用微型刀具（Φ0.5mm以下）。

材料选择与坯料准备

常用材料：

ABS/PC塑料：用于外壳、层架等非承重部件，易切削且可模拟注塑效果。

铝合金：用于风机支架、铰链等承重部件，强度高、散热性好。

亚克力：用于透明观察窗，便于查看内部状态。

不锈钢：用于紫外线灯架、臭氧发生器等耐腐蚀部件，需电火花加工（EDM）配合。

坯料准备：根据模型尺寸切割板材或块料，预留加工余量。

CNC加工

粗加工：使用较大直径刀具快速去除多余材料，提高加工效率。

精加工：

外壳与门体：采用球头刀精加工曲面，确保表面光滑。

紫外线灯架：五轴联动加工曲面，保证杀菌覆盖均匀。

层架：加工卡槽与定位孔，确保餐具放置稳定。

风机与温控器：镗孔与攻丝，确保装配精度。

特殊工艺：

密封条槽：五轴联动加工，确保密封性。

排气孔：镂空刀具或电火花加工（EDM）实现均匀孔阵。

后处理与组装

表面处理：

塑料件：打磨、喷砂、喷漆（仿金属质感或哑光效果）。

金属件：阳极氧化（铝合金）、电镀（不锈钢）或喷涂防锈漆。

丝印与标识：印刷品牌logo、操作说明、安全警示（如“臭氧勿触”）。

组装测试：

将加工好的部件组装成完整手板，测试功能：

门体开合是否顺畅，密封性是否达标。

紫外线灯与臭氧发生器是否正常工作。

风机与温控器运行是否平稳，噪音是否可控。

记录问题并反馈至设计端优化。

二、关键部件的CNC加工要点

外壳与门体

材料：ABS/PC塑料。

加工难点：

曲面精度高，需五轴联动加工。

门体边缘需倒角处理，避免割手。

解决方案：

使用球头刀精加工曲面，公差控制在±0.1mm以内。

门体边缘采用五轴联动倒角，确保光滑无毛刺。

紫外线灯架

材料：铝合金或不锈钢。

加工要点：

灯架需均匀分布紫外线灯管，孔径一致（通常Φ10mm~Φ15mm）。

灯架角度需可调，确保杀菌覆盖全面。

解决方案：

五轴联动加工曲面，灯管孔采用镂空刀具或电火花加工。

使用高精度夹具固定，确保角度可调。

层架与臭氧发生器

材料：ABS塑料（层架）、不锈钢（臭氧发生器）。

加工要点：

层架需加工卡槽与定位孔，确保餐具放置稳定。

臭氧发生器需密集小孔（Φ0.5mm~Φ1mm），采用电火花加工（EDM）。

解决方案：

层架卡槽使用微型刀具加工，公差±0.1mm。

臭氧发生器小孔阵列通过电火花加工，确保孔径均匀。

风机与温控器

材料：铝合金（风机支架）、不锈钢（温控器）。

加工要点：

风机叶片需高精度曲面加工，确保风力均匀。

温控器需镗孔与攻丝，确保装配精度。

解决方案：

风机叶片使用球头刀精加工，公差±0.05mm。

温控器孔位通过高精度夹具固定，确保同轴度。

三、材料选择与性能对比

材料	适用部件	优点	缺点
ABS塑料	外壳、层架、控制面板	易切削、成本低、可模拟注塑效果	强度低、不耐高温
PC塑料	透明观察窗、耐高温部件	耐冲击、透明、耐温性好	加工难度较高
铝合金	风机支架、铰链、散热器	强度高、散热快、质感好	成本高、需防锈处理
不锈钢	臭氧发生器、紫外线灯架	耐腐蚀、高强度、适合食品接触	加工难度高、成本高
亚克力	透明观察窗	透明度高、易加工	易刮花、不耐高温
树脂复模	小批量复制部件	低成本、可快速复制复杂形状	强度低、需配合CNC原型使用

四、后处理工艺

表面处理

塑料件：打磨→喷砂→喷漆（仿金属质感或哑光效果）。

金属件：阳极氧化（铝合金）、电镀（不锈钢）、抛光（风机叶片）。

特殊要求：臭氧接触部件需符合食品安全标准，使用耐腐蚀涂层。

丝印与标识

印刷内容：品牌logo、操作说明、安全警示（如“臭氧勿触”“高温勿触”）。

油墨选择：耐磨损、耐高温的环保油墨。

组装与测试

功能测试：

门体开合是否顺畅，密封性是否达标（臭氧泄漏测试）。

紫外线灯与臭氧发生器是否正常工作（杀菌效果测试）。

风机与温控器运行是否平稳，噪音是否可控（分贝检测）。

外观检查：确保无瑕疵、色差一致、装配紧密。

五、应用场景

设计验证

验证消毒柜的结构合理性（如门体密封性、紫外线覆盖范围）。

通过手板测试改进设计，降低量产风险。

市场展示

作为样品参加展会或客户提案，直观展示产品外观和功能（如杀菌效果演示）。

配合宣传视频或效果图，增强客户信任感。

功能测试

测试消毒柜的核心性能：

杀菌效果：紫外线与臭氧的协同杀菌能力（如大肠杆菌杀灭率）。

密封性：门体与箱体的防水防漏性能。

噪音控制：运行时分贝值是否符合标准。

为量产模具设计和工艺优化提供数据支持。

六、注意事项

精度控制

门体与外壳的间隙需控制在0.5mm以内，否则影响密封性。

紫外线灯孔径公差需±0.05mm，确保杀菌覆盖均匀。

材料收缩率

ABS/PC等塑料加工后会因冷却收缩导致尺寸变化，编程时需预留收缩率（通常ABS为0.5%）。

成本优化

简单部件（如外壳）可用3D打印替代，复杂部件（如灯架、风机）优先CNC加工。

铝合金/不锈钢加工成本较高，需权衡性能与预算。

安全与环保

加工时佩戴护目镜和防尘口罩，防止切屑飞溅。

臭氧接触部件需使用环保材料和涂层，符合食品安全标准。

通过CNC加工制作的消毒柜手板模型，能够高效验证设计、优化功能，并为量产提供可靠依据，是产品研发不可或缺的一环！
