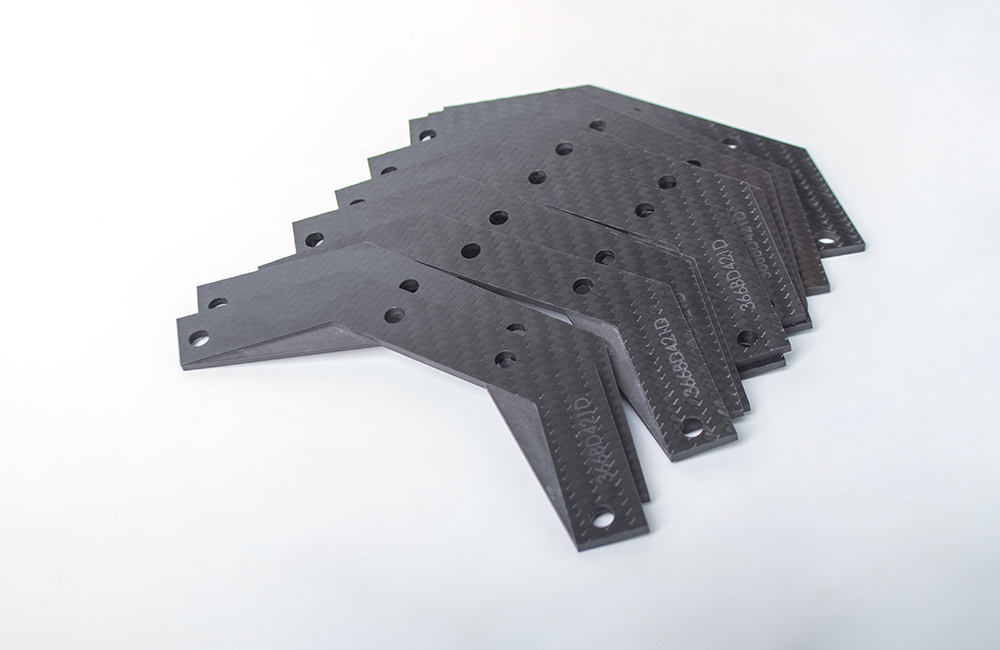

行业/分类：其他手板模型加工

加工方式:注塑使用材料:塑料

最高精度:0.1mm生产周期:2~7天

产品尺寸:12cm*4cm*1cm

后处理:喷油

一、定义与作用

定义：注塑加工机器零配件手板模型是在注塑模具未完全开发出来之前，通过其他工艺方法制作出来的机器零配件的样品模型。它通常具有与实际产品相似的外形、结构和功能，但一般不具备批量生产的能力。

作用：主要用于验证产品的设计合理性，包括零配件的尺寸精度、装配关系、外观效果等。可以提前发现设计中的问题和缺陷，避免在正式开模生产后才发现大量问题，从而节省时间和成本。还能作为展示和沟通的实物依据，方便与客户、供应商等进行交流，确保各方对产品设计的理解一致。

二、制作工艺

3D打印：

原理：基于数字模型文件，通过逐层打印材料来构建三维物体。常见的3D打印技术有熔融沉积成型（FDM）、光固化成型（SLA）等。

优势：能够快速将数字模型转化为实体模型，制作周期短，对于复杂形状的零配件手板模型制作具有很大优势，无需复杂的模具制造过程，可直接根据设计数据进行打印，且可以方便地进行小批量制作和修改。

局限性：部分3D打印材料的性能可能不如注塑材料，如强度、韧性、耐温性等。打印精度相对有限，对于一些高精度要求的零配件手板，可能需要进行后续处理或选择更高精度的打印设备。

CNC加工：

原理：利用计算机数字控制技术，通过精确的刀具运动轨迹在工件上切削出所需的形状和结构。

优势：可以加工出精度高、表面质量较好的零配件手板模型，能够保证尺寸精度和形状精度，对于一些需要高精度配合的注塑机器零配件，如模具型芯、型腔等，CNC加工是较为可靠的制作方法。可选用多种材料进行加工，包括金属材料和部分工程塑料，材料的可选范围较广。

局限性：加工速度相对较慢，尤其是对于复杂形状的零配件，加工时间可能会较长。需要专业的编程人员和操作人员，对操作人员的技术水平要求较高，且设备成本也相对较高。

复模制作：

原理：先利用3D打印或CNC加工等方法制作出一个原型，然后根据原型制作模具，再通过模具复制出多个相同的零配件手板模型。常用的复模材料有硅胶、聚氨酯等。

优势：可以快速复制出多个手板模型，适合在一定数量范围内进行小批量生产，成本相对较低。复模材料的流动性好，能够复制出形状复杂、细节丰富的零配件模型。

局限性：复模的精度受原型精度的影响较大，如果原型本身存在精度问题，复制出的模型也会存在相应问题。复模材料的性能与注塑材料可能存在差异，对于一些对材料性能要求较高的注塑机器零配件，可能需要进一步的材料处理或选择更合适的复模材料。

三、材料选择

ABS塑料：具有良好的综合性能，强度适中，韧性较好，易于加工成型，是制作注塑加工机器零配件手板模型的常用材料之一。它的尺寸稳定性较好，能够满足一般精度要求的手板模型制作。而且ABS塑料的表面质量较好，可以通过打磨、喷漆等后处理工艺获得较好的外观效果。

PC塑料：具有较高的强度和韧性，透明度好，耐热性和耐寒性优良。对于一些需要承受一定载荷或有透明要求的注塑机器零配件手板模型，PC塑料是比较合适的选择。例如，一些观察窗、防护罩等零配件的手板模型可以采用PC塑料制作。不过，PC塑料的加工难度相对较大，对加工工艺和设备的要求较高。

铝合金：对于一些对强度和散热性能要求较高的注塑机器零配件手板模型，如大型模具的框架、散热部件等，铝合金是常用的材料。铝合金具有密度小、强度高、导热性好等优点，可以通过CNC加工等方法制作出精度高、结构复杂的手板模型。但铝合金的成本相对较高，且需要进行表面处理以防止氧化腐蚀。

树脂材料：如环氧树脂、聚氨酯树脂等，这类材料可以通过调配获得不同的性能和外观效果。它们具有良好的流动性和填充性，能够复制出复杂形状的手板模型。树脂材料还可以添加各种填料和颜料，以满足不同的设计需求。不过，树脂材料的固化时间可能较长，且部分树脂材料存在一定的气味和毒性，需要注意操作环境的安全。

四、应用场景

新产品研发：在注塑加工机器零配件的新产品研发过程中，手板模型可以帮助研发团队快速验证设计方案的可行性，对产品的外观设计、结构设计、装配关系等进行直观的评估和优化。例如，在开发一种新型的注塑模具时，通过制作手板模型可以进行试模，观察塑料制品的成型情况，及时发现模具设计中的问题并进行调整。

市场推广与展示：手板模型可以作为产品的样品在展会、销售会议等场合进行展示，让客户更直观地了解产品的特点和优势，有助于提高产品的市场竞争力和客户的购买意愿。对于一些尚未量产的注塑机器零配件新产品，手板模型可以提前向客户展示产品的设计理念和预期效果，为产品的市场推广打下基础。

装配测试与验证：在实际生产前，利用手板模型进行装配测试，可以检查各个零配件之间的装配关系是否合理，是否存在干涉现象，以及装配后的整体性能是否符合要求。这有助于提前发现装配过程中可能出现的问题，优化装配工艺，提高生产效率和产品质量。例如，对于一套复杂的注塑机器传动系统零配件，通过手板模型的装配测试可以确保各个齿轮、轴、轴承等部件的安装位置准确，传动顺畅。
