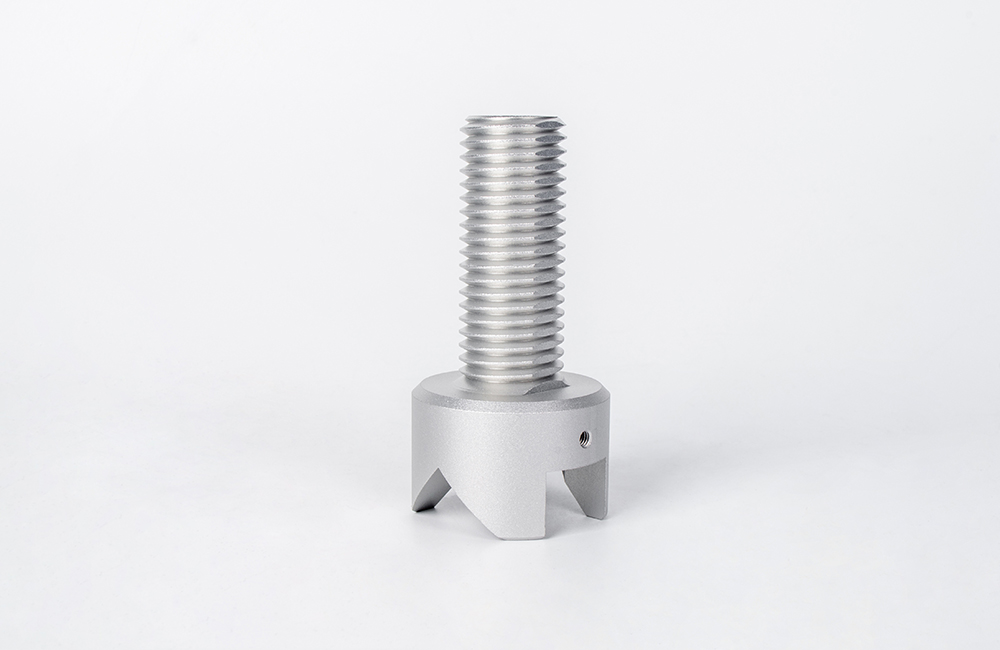

行业/分类：其他手板模型加工

加工方式:cnc加工使用材料:铝合金

最高精度:0.05mm生产周期:2~7天

产品尺寸:2cm*2cm*5cm

后处理:打磨

CNC 加工螺丝手板模型全解析

一、基础概念

CNC 加工：即计算机数字控制加工，通过编程指令操控机床（如铣床、车床），对金属或非金属材料进行高精度切削，适用于复杂结构零件的快速成型。
螺丝手板模型：指通过 CNC 加工制作的螺丝类零件原型，用于验证设计尺寸、装配兼容性、外观效果等，是产品研发阶段的重要环节。

二、CNC 加工螺丝手板的优势

优势	具体表现
高精度	公差控制在 ±0.01-±0.1mm，满足螺丝牙距、直径等精密尺寸要求。
材料适应性强	可加工铝合金（如 6061、7075）、不锈钢（304、316）、铜、尼龙、ABS 等多种材料。
表面处理丰富	支持阳极氧化、电镀、喷漆、抛光等工艺，提升模型外观质感与功能性。
快速成型	复杂螺丝模型可在数小时至数天内完成加工，缩短研发周期。

三、CNC 加工流程详解

设计文件准备

需提供 **3D 图纸（STP/IGS 格式）** 或 CAD 工程图，明确螺丝规格（如 M3×10、牙型角 60°）、头部形状（沉头、十字头等）、表面处理要求。

工程师通过软件（如 UG、Mastercam）将设计图转化为CNC 可识别的 G 代码，规划刀具路径与切削参数。

材料选择与备料

根据螺丝用途选料：

铝合金：轻量化，适合原型验证，成本较低。

不锈钢：高强度、耐腐蚀，用于高要求场景（如医疗器械）。

尼龙 / ABS：非金属材质，用于低成本、低负载的概念模型。

材料需切割成合适尺寸的块状或棒料，装夹在机床工作台。

CNC 加工执行

铣削加工：用于螺丝头部成型、槽型（一字槽、十字槽）加工，使用立铣刀或成型刀具。

车削加工：通过车床旋转工件，车刀切削出螺丝杆部直径、螺纹（需配合螺纹刀或板牙）。

关键步骤：

先加工螺丝头部，再车削杆部，最后切削螺纹（螺距需与设计一致）。

复杂螺纹（如多头螺纹）需通过 CAM 软件编程，分多刀次切削完成。

后处理工艺

去毛刺：手工或喷砂去除加工边缘毛刺，确保表面光滑。

表面处理：

铝合金阳极氧化：提高硬度与美观度，可选本色、黑色等颜色。

不锈钢电镀：镀镍、镀铬增强防锈能力。

尼龙喷漆：实现特定颜色或纹理效果。

精度检测：使用游标卡尺、螺纹规、三坐标测量仪（CMM）检测尺寸与形位公差。

四、常见应用场景

新产品研发

验证螺丝与装配部件的配合精度，如电子设备螺丝孔位匹配、汽车零件连接强度测试。

模具开发前置

通过手板模型优化螺丝结构，减少模具开发试错成本（如避免螺纹脱模困难）。

定制化需求

小批量生产特殊规格螺丝（如非标准牙距、异形头部），满足科研或非标设备需求。

五、成本与周期影响因素

因素	对成本 / 周期的影响
材料类型	不锈钢＞铝合金＞尼龙；稀有金属成本更高。
结构复杂度	多头螺纹、复杂头部造型（如带防滑纹路）增加编程与加工时间。
表面处理	电镀、阳极氧化等后处理增加工序成本。
批量大小	单件手板成本较高，小批量（10-100 件）可摊薄单价。
参考周期：简单螺丝手板 1-3 天，复杂结构 5-7 天（含后处理）。

六、注意事项

图纸准确性：需标注螺纹标准（如 ISO 公制、美制 UNF）、公差范围，避免因图纸模糊导致加工错误。

装夹方式：细长螺丝杆部加工时需使用顶尖或夹具固定，防止切削振动影响精度。

刀具磨损：加工高硬度材料（如不锈钢）时，需定期更换刀具，避免螺纹尺寸超差。

七、案例参考

案例 1：某电子企业开发新款手机，通过 CNC 加工铝合金沉头螺丝手板，验证螺丝与主板螺孔的装配松紧度，优化螺纹牙深后减少了量产时的滑牙问题。

案例 2：医疗器械厂商定制钛合金十字槽螺丝手板，经阳极氧化处理后，表面硬度达 HV300，满足医用器械耐腐蚀要求。

通过 CNC 加工螺丝手板模型，可高效实现从设计到实物的验证，为产品量产奠定基础。如需定制，建议提前与加工厂沟通图纸细节、材料要求及验收标准，以确保手板符合预期。
