行业/分类：其他手板模型加工

加工方式:注塑使用材料:塑料

最高精度:0.1mm生产周期:2~7天

产品尺寸:24cm*20cm*4cm

后处理:喷油

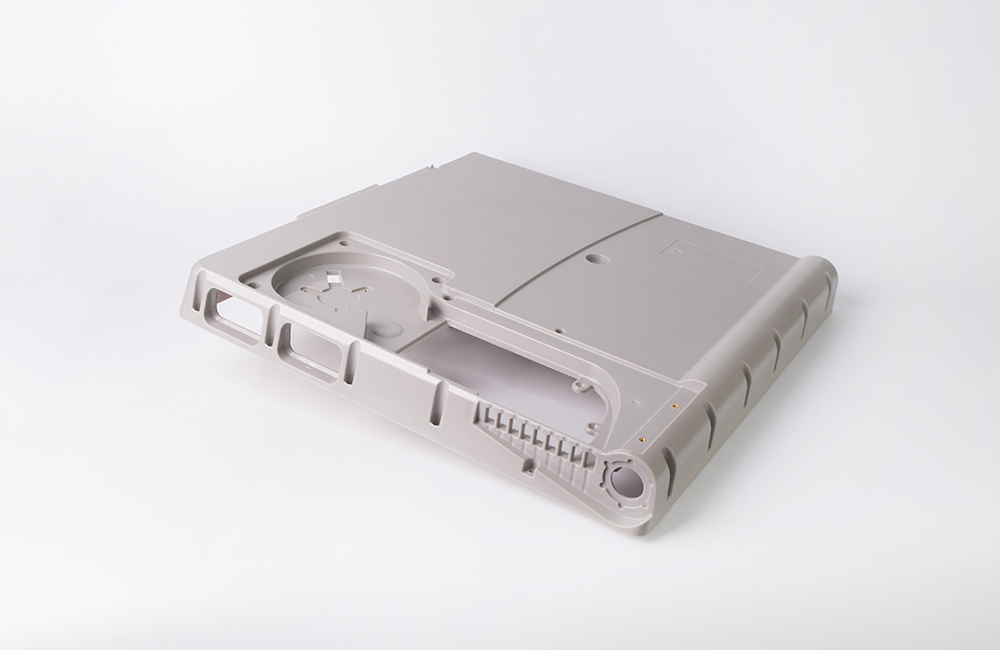

以下是关于注塑加工办公用品外壳手板模型的详细内容：

一、设计阶段

需求分析

首先要明确办公用品的具体类型，例如是文具盒、笔筒、文件夹还是其他办公用品。了解其功能需求，比如文具盒需要有足够的空间容纳不同类型的文具，并且要考虑文具的取放便利性；笔筒要适合放置各种规格的笔等。

同时，还要考虑外观要求，包括形状、尺寸、颜色、表面质感等。例如，对于一款高档的办公文件夹，可能要求外形简洁、线条流畅，颜色沉稳大气，表面有一定的光泽度。

概念设计

根据需求分析，设计师会利用三维建模软件（如SolidWorks、UG NX、Pro/E等）进行初步的概念设计。以文具盒为例，设计师可能会尝试多种形状，如长方形、圆形或异形，并在模型上添加一些装饰元素，如纹理、标志等。

在设计过程中，需要考虑办公用品外壳的手板模型与最终产品的一致性，包括壁厚均匀性、拔模斜度等注塑工艺相关的因素。例如，为了保证塑料能够顺利从模具中脱出，外壳的侧面需要设计一定的拔模斜度，一般在0.5° – 3°之间。

设计验证

通过计算机辅助工程（CAE）分析，对设计模型进行验证。可以模拟注塑过程，检查塑料熔体在模具型腔中的流动情况，预测可能出现的缺陷，如熔接痕、气穴等。例如，如果文具盒外壳的某些部位塑料流动不顺畅，可能会导致熔接痕，影响外观质量，此时就需要对设计进行优化。

还可以进行装配验证，确保办公用品的各个部件（如果有）能够正确装配，并且装配后的功能正常。比如文件夹的盖子和主体之间的装配关系，要保证能够紧密合盖，同时又便于打开。

二、模具制造阶段

模具设计

根据经过验证的手板模型设计模具。模具的结构分为定模和动模两部分，定模部分主要形成塑料制品的外观表面，动模部分则负责形成内部形状和推出制品。

对于办公用品外壳手板模型模具，需要考虑合适的分型面位置。以笔筒为例，分型面一般选择在笔筒的底部或侧面不影响外观的位置，以便于模具加工和制品脱模。同时，要根据塑料制品的形状和尺寸设计型腔的数量，对于小批量的手板制作，通常采用单型腔模具。

模具加工

模具加工主要包括机械加工和电加工。机械加工用于加工模具的外形、安装孔等基本结构，如使用数控铣床对模具基体进行铣削加工。电加工（如电火花加工、线切割加工）则用于加工模具的精细部分，如型腔中的花纹、文字等。

在加工过程中，要严格控制加工精度，一般模具型腔的尺寸精度要达到±0.02mm – ±0.05mm，以保证手板模型的尺寸准确性。例如，对于尺寸精度要求较高的文件夹外壳手板模型，模具型腔的加工精度直接影响到手板模型的质量。

模具调试

模具制造完成后，需要进行调试。首先将模具安装在注塑机上，然后进行空载试运行，检查模具的开合模动作是否顺畅，各个机构的配合是否良好。

接着进行试模，选择合适的注塑材料（通常与最终产品材料相同或相似），设置注塑工艺参数，如注塑压力、速度、温度等。例如，对于ABS塑料制成的办公用品外壳，注塑温度一般在200 – 250℃之间。通过试模，观察制品的成型情况，对模具和工艺参数进行调整，直到获得满意的手板模型。

三、注塑加工阶段

材料选择

根据办公用品外壳的要求选择合适的注塑材料。常见的材料有ABS（丙烯腈 – 丁二烯 – 苯乙烯共聚物）、PC（聚碳酸酯）、PP（聚丙烯）等。ABS具有良好的综合性能，强度高、韧性好、易于加工，常用于制造各种办公用品外壳；PC材料透明度高、抗冲击性强，适合制作需要透明或高强度的外壳，如一些高档的展示架；PP材料具有较好的化学稳定性、成本低，常用于一些对性能要求不高的办公用品。

在选择材料时，还需要考虑材料的干燥处理。例如，ABS材料在加工前需要干燥，以防止材料中的水分在注塑过程中引起制品表面出现气泡、银纹等缺陷。干燥条件一般为温度80 – 100℃，时间4 – 6小时。

注塑工艺参数设置

注塑压力：注塑压力的大小影响塑料熔体在模具型腔中的填充情况。压力过低，可能导致制品填充不足；压力过高，则可能造成制品溢边、脱模困难等问题。一般来说，对于办公用品外壳手板模型，注塑压力在60 – 150MPa之间。例如，对于结构简单的笔筒外壳，注塑压力可以适当降低；而对于结构复杂、壁厚较薄的文件盒外壳，则需要较高的注塑压力来保证填充质量。

注塑速度：注塑速度影响塑料熔体的流动状态和制品的质量。速度过快，容易产生湍流，导致熔接痕、气穴等缺陷；速度过慢，则会使制品出现冷斑、填充不足等问题。一般根据制品的大小和形状来调整注塑速度，对于小型办公用品外壳手板模型，注塑速度可以适当加快。

模具温度：模具温度对制品的冷却和脱模有重要影响。模具温度过高，制品冷却时间延长，生产效率降低；模具温度过低，制品表面可能会出现收缩痕等缺陷。通常，模具温度控制在30 – 70℃之间。例如，对于ABS材料的办公用品外壳，模具温度一般设置在50 – 60℃。

注塑成型过程

将干燥好的塑料颗粒加入注塑机的料斗中，塑料在螺杆的作用下被加热熔化并向前输送。当螺杆头部的熔体积累到一定量时，螺杆向前推进，将熔体注入模具型腔中。

熔体在模具型腔中冷却定型，经过一定的保压时间后，模具打开，顶出机构将制品从模具中推出。例如，在注塑文具盒外壳时，熔体在模具型腔中冷却约30 – 60秒后，即可开模取出制品。

四、后处理阶段

去除毛边

注塑成型后的办公用品外壳手板模型可能会有毛边，需要将其去除。可以采用手工修整的方法，如使用刀具、砂纸等工具将毛边小心地去除。对于一些精度要求较高的制品，也可以使用冷冻修边机进行处理。冷冻修边机通过将制品冷却到低温，使毛边变脆，然后通过摩擦或撞击的方式将毛边去除。

表面处理

根据设计要求对制品表面进行处理。如果需要光滑的表面，可以进行打磨、抛光处理。例如，对于一些高档的办公用品外壳，通过打磨和抛光可以使表面更加光亮，提升外观质量。

如果需要特殊的表面效果，如纹理、镀膜等，也可以进行相应的处理。比如，通过喷砂处理可以在制品表面形成粗糙的纹理，增加摩擦力；通过电镀或真空镀膜可以在制品表面形成一层金属光泽的涂层，提高制品的装饰性。

质量检测

对注塑加工后的办公用品外壳手板模型进行质量检测。检测内容包括尺寸精度、外观质量、物理性能等。使用卡尺、千分尺等量具测量制品的尺寸，检查是否符合设计要求；通过目视检查制品的外观，查看是否有瑕疵、变形等问题；还可以进行一些简单的物理性能测试，如跌落测试，检查制品的强度和韧性。例如，对于文具盒手板模型，可以进行从一定高度（如1.5米）自由跌落到硬质地面上的测试，检查文具盒是否损坏，以评估其质量。
