行业/分类：汽车手板模型加工

加工方式:3D打印使用材料:塑料

最高精度:0.1mm生产周期:2~7天

产品尺寸:20cm*6cm*12cm

后处理:喷油

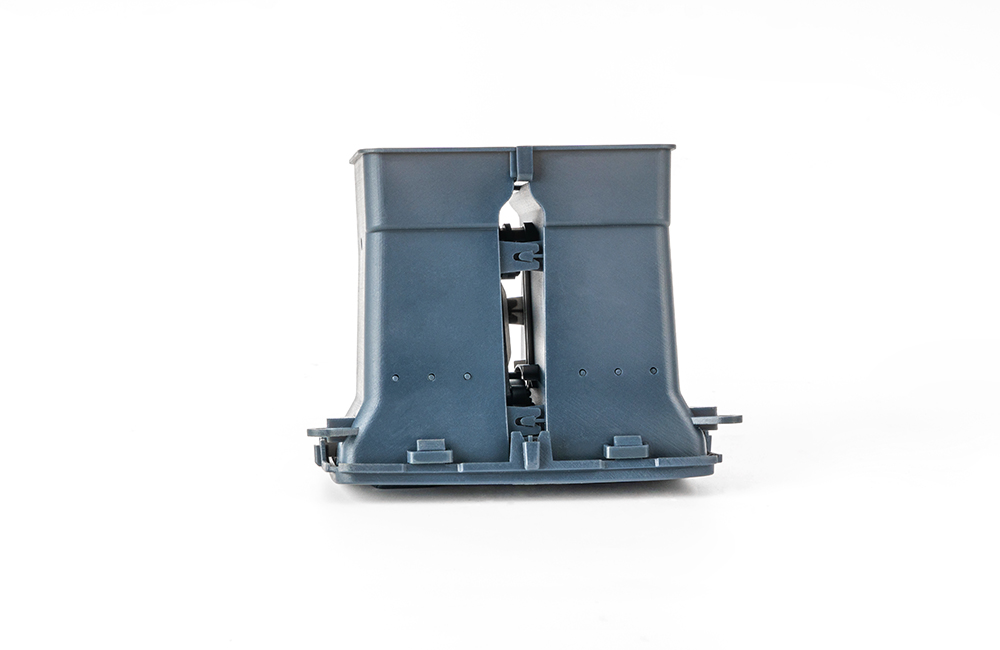

以下是关于3D打印汽车空调出风口手板模型的详细内容：

一、设计阶段

数据采集

需要精确测量汽车空调出风口的实际尺寸。这包括出风口的长度、宽度、厚度，以及出风口内部叶片的尺寸、形状和间距等。例如，对于一款常见轿车的空调出风口，长度可能在10 – 15厘米左右，宽度在5 – 8厘米左右。

同时，要考虑出风口与汽车中控台的安装位置关系，如安装角度、周边的间隙等，以确保手板模型能够准确地模拟实际安装情况。

三维建模

使用专业的三维建模软件，如SolidWorks、UG NX或Autodesk Fusion 360等。以SolidWorks为例，通过草图绘制功能，先绘制出出风口的外形轮廓，然后使用拉伸、旋转、扫描等特征操作来构建出风口的主体形状。

对于出风口内部的叶片结构，可以采用阵列特征来快速生成多个相同形状的叶片。在建模过程中，还可以根据设计需求对模型进行优化，比如调整叶片的弧度以提高风向调节的精准度。

二、3D打印过程

选择合适的3D打印技术和材料

打印技术：

熔融沉积成型（FDM）：这是一种比较常见的3D打印技术。它的优点是设备成本相对较低，材料选择较为广泛，如ABS塑料、PLA塑料等。ABS塑料具有较好的强度和韧性，适合制作需要一定机械性能的手板模型；PLA塑料则更加环保，打印过程中气味较小。不过，FDM技术打印出来的模型表面可能会有一定的层纹，需要进行后期处理来改善外观。

光固化成型（SLA）：如果对模型的精度和表面质量要求较高，SLA技术是一个好的选择。它可以使用液态光敏树脂作为材料，通过紫外光照射使树脂逐层固化。这种技术能够打印出表面光滑、精度高的模型，但设备和材料成本相对较高，而且树脂材料可能具有一定的毒性，需要注意操作环境。

材料选择：

除了上述的ABS、PLA和光敏树脂外，还可以根据特殊需求选择其他材料。例如，如果想模拟出风口的金属质感，可以选择具有金属光泽的特种塑料或者金属粉末烧结材料（用于一些高端的3D打印技术，如选择性激光烧结SLS）。

打印参数设置

分辨率：对于FDM打印，分辨率通常设置为0.1 – 0.3毫米左右。较高的分辨率可以使模型的细节更加清晰，但会延长打印时间。例如，当打印出风口叶片上的细小纹理时，较低的分辨率可能导致纹理模糊。

打印速度：速度要根据打印机的型号和材料来调整。一般来说，较慢的打印速度可以获得更好的打印质量，但会降低效率。在打印复杂的出风口模型时，可能需要适当降低速度，尤其是对于一些薄壁结构和细小的连接部分。

层厚：在FDM打印中，层厚一般设置在0.1 – 0.4毫米之间。较薄的层厚可以使模型表面更加光滑，但会增加打印时间和模型的翘曲风险。

打印操作

将设计好的3D模型文件转换为打印机能够识别的格式，如G – code（对于FDM打印机）或CLI（对于SLA打印机）等。

把打印材料装入打印机，调整好打印平台的位置，确保平台水平并且与喷头的距离合适。然后启动打印机，开始打印过程。在打印过程中，可以通过打印机的监控软件观察打印进度和状态，及时发现并处理可能出现的问题，如材料堵塞、喷头偏移等。

三、后处理阶段

去除支撑结构（如果有）

在3D打印过程中，为了打印一些悬空的结构或者复杂的几何形状，可能会添加支撑结构。对于FDM打印的模型，这些支撑结构通常是用与模型相同的材料打印的。在打印完成后，需要小心地将这些支撑结构去除。可以使用工具刀或者钳子等工具，沿着支撑结构与模型的连接处慢慢切断，然后轻轻撬下支撑结构。

表面处理

打磨：对于FDM打印的模型，由于存在层纹，需要对表面进行打磨。可以使用砂纸，从粗目砂纸（如100 – 200目）开始，逐渐过渡到细目砂纸（如1000 – 2000目），对模型表面进行打磨，使表面更加光滑。在打磨过程中，要注意保持模型的形状和尺寸精度，避免过度打磨。

抛光：对于一些对表面质量要求较高的手板模型，可以在打磨后进行抛光处理。可以使用抛光膏和抛光轮，对模型表面进行抛光，使模型表面达到类似注塑产品的光泽度。

涂装（可选）：根据汽车内饰的颜色和材质要求，可以对3D打印的出风口手板模型进行涂装。例如，如果汽车内饰是黑色钢琴漆风格，可以先喷涂一层底漆，然后喷涂黑色的钢琴漆，最后进行清漆保护，以增强模型的质感和视觉效果。

通过以上步骤，就可以制作出一个较为精准的汽车空调出风口手板模型，用于汽车设计验证、展示等多种用途。
