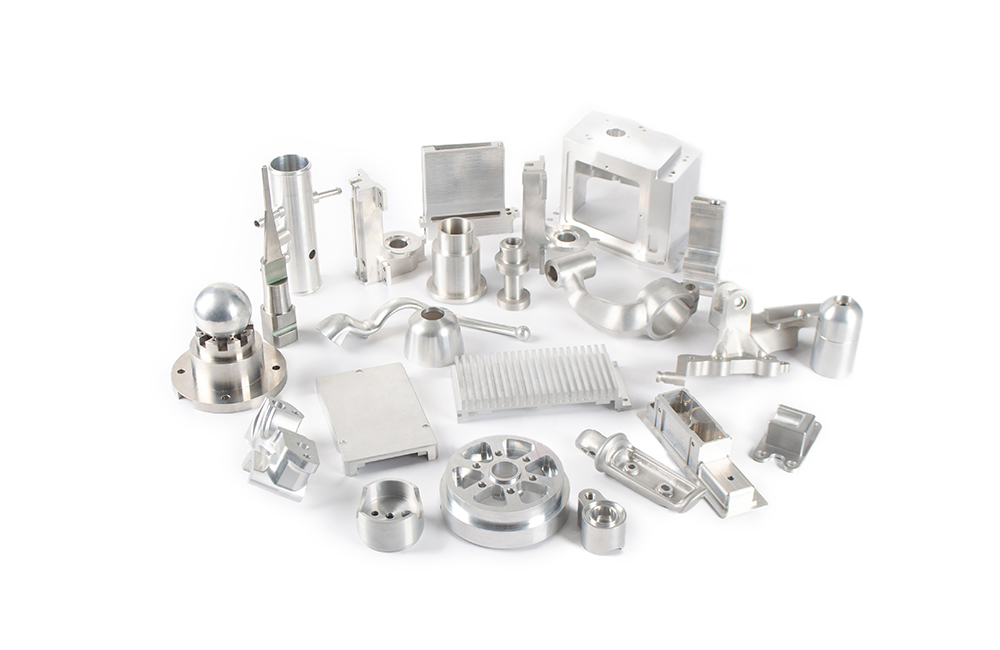

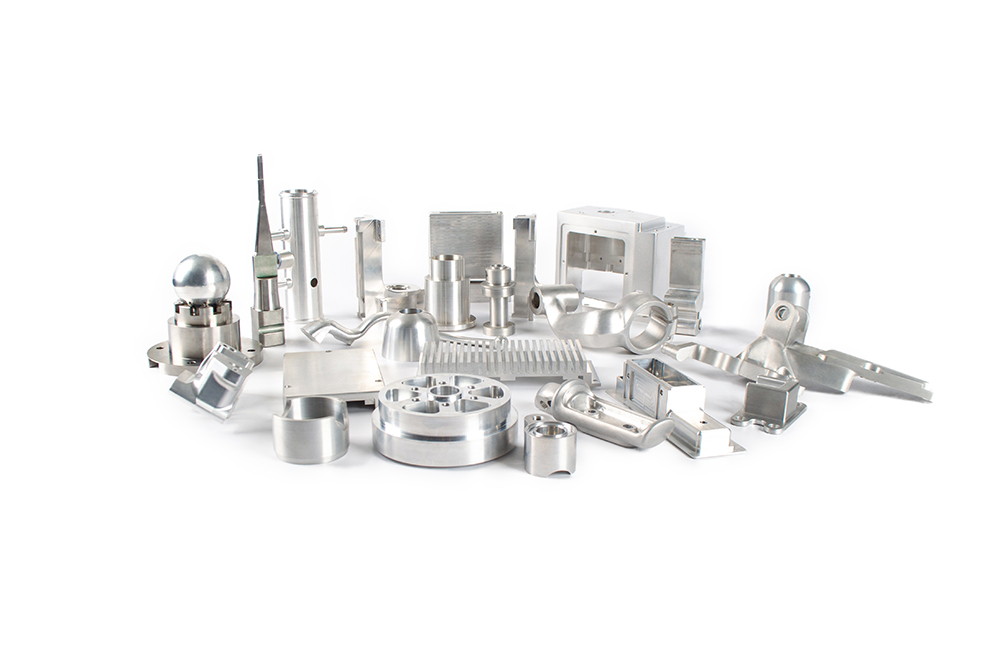

行业/分类：其他手板模型加工

加工方式:cnc加工使用材料:铝合金

最高精度:0.05mm生产周期:2~7天

产品尺寸:10cm*12cm*8cm

后处理:打磨

在CNC（计算机数字控制）加工金属零件手板模型时，需要注意以下多个方面：

一、前期设计阶段

图纸准确性

要确保手板模型的设计图纸准确无误。因为CNC加工是依据图纸来进行精确加工的，任何微小的尺寸偏差或形状错误都可能导致最终零件不符合要求。例如，在设计一个具有复杂内部结构的金属手板时，需要精确标注每个孔的位置、直径以及深度等参数。

对图纸进行仔细的审核，包括尺寸公差、表面粗糙度要求、几何公差等内容。一般来说，手板模型的尺寸公差可以控制在±0.05 – ±0.1mm之间，但具体要根据手板的用途和实际情况来确定。

材料选择

根据手板模型的功能和性能要求选择合适的金属材料。常见的金属材料有铝合金、不锈钢、铜等。铝合金材质较轻，具有良好的导热性和加工性能，适用于制作一些需要散热的手板，如电子产品外壳；不锈钢则具有较高的强度和耐腐蚀性，常用于制造机械零件手板；铜的导电性和导热性极佳，适合制作电子连接器等手板。

考虑材料的硬度和可加工性。较软的材料（如铝合金）加工速度较快，但可能容易变形；较硬的材料（如不锈钢）加工难度较大，可能需要特殊的刀具和加工参数。同时，要注意材料的供应状态，例如是板材、棒材还是管材，这会影响下料的方式和成本。

二、编程与刀具路径规划

编程软件选择

选用合适的CNC编程软件，如Mastercam、UG NX、PowerMILL等。这些软件可以将设计图纸转换为CNC机床能够识别的代码。不同的软件在功能和操作方式上有所不同，例如Mastercam在二维加工和简单三维加工方面具有较强的优势，而PowerMILL在复杂曲面的高速加工方面表现出色。

编程人员需要熟悉所选软件的操作流程和编程指令。在编程过程中，要准确设置工件坐标系、刀具参数、切削参数等。例如，在设置刀具参数时，需要根据刀具的类型（如平刀、球刀、钻头等）、刀具直径和刀具长度补偿等参数进行详细设置。

刀具路径优化

合理规划刀具路径以提高加工效率和质量。对于简单的平面和轮廓加工，可以采用单向或双向的平行切削路径；对于复杂的曲面加工，可以采用等高切削或螺旋切削路径。例如，在加工一个具有复杂曲面的金属手板时，等高切削路径可以保证刀具在切削过程中受力均匀，减少刀具磨损。

避免刀具路径中的突变和不必要的抬刀动作。过多的抬刀会增加加工时间，而且可能会在零件表面留下接痕。同时，要注意刀具路径的安全性，防止刀具与夹具或工作台发生碰撞。

三、加工过程

机床校准与刀具安装

在加工前要对CNC机床进行校准，包括检查机床的精度、重复定位精度等指标。可以通过激光干涉仪等设备来检测机床导轨的直线度和垂直度。如果机床精度不满足要求，加工出的零件可能会出现尺寸偏差或形状误差。

正确安装刀具，确保刀具的装夹牢固可靠。在安装刀具时，要注意刀具的伸出长度，一般不宜过长，以免影响刀具的刚性和加工稳定性。同时，要根据刀具的类型和加工要求调整刀具的长度补偿和半径补偿参数。

加工参数设置

合理设置切削参数，包括主轴转速、进给速度和切削深度。主轴转速要根据刀具的类型和材料来确定，例如，使用硬质合金刀具加工铝合金材料时，主轴转速可以设置在8000 – 12000rpm之间。进给速度过快可能会导致刀具磨损加剧和表面质量下降，过慢则会降低加工效率。切削深度要根据材料的硬度和刀具的性能来选择，一般粗加工时可以选择较大的切削深度，精加工时则要选择较小的切削深度。

注意冷却液的使用。冷却液可以降低切削温度、减少刀具磨损和提高加工表面质量。要根据金属材料和加工工艺选择合适的冷却液类型和流量。例如，在加工不锈钢时，可以使用乳化液作为冷却液，并且要保证冷却液能够充分浇注到切削区域。

加工过程监控

在加工过程中要密切监控刀具的磨损情况。可以通过观察切削声音、切削力的变化以及加工表面的质量来判断刀具是否磨损。如果发现刀具磨损严重，要及时更换刀具，以免影响加工质量和损坏机床。

注意零件的装夹稳定性。如果零件在加工过程中发生位移，会导致加工精度下降甚至损坏刀具和零件。可以在加工一段时间后暂停机床，检查零件的装夹情况，必要时进行调整。

四、后期处理

清洁处理

加工完成后，要对金属手板模型进行清洁，去除表面的油污、切屑和其他杂质。可以使用清洗剂和刷子进行清洗，然后用压缩空气吹干。对于一些高精度的手板，还可以采用超声波清洗的方法来确保清洁彻底。

表面处理（如有需要）

根据手板的用途和要求进行表面处理。常见的表面处理方法有喷砂、电镀、氧化等。喷砂可以改善零件的表面粗糙度和外观效果；电镀可以在零件表面镀上一层金属涂层，提高零件的耐磨性和耐腐蚀性；氧化处理主要用于铝合金材料，可以形成一层致密的氧化膜，起到保护作用。

质量检验

对加工后的金属手板模型进行全面的质量检验。检验内容包括尺寸精度、形状精度、表面粗糙度和表面质量等方面。可以使用卡尺、千分尺、三坐标测量仪等量具来测量尺寸精度；通过目视和触摸来检查表面质量和形状精度。如果发现质量问题，要及时分析原因并采取补救措施，如返工或报废处理。
