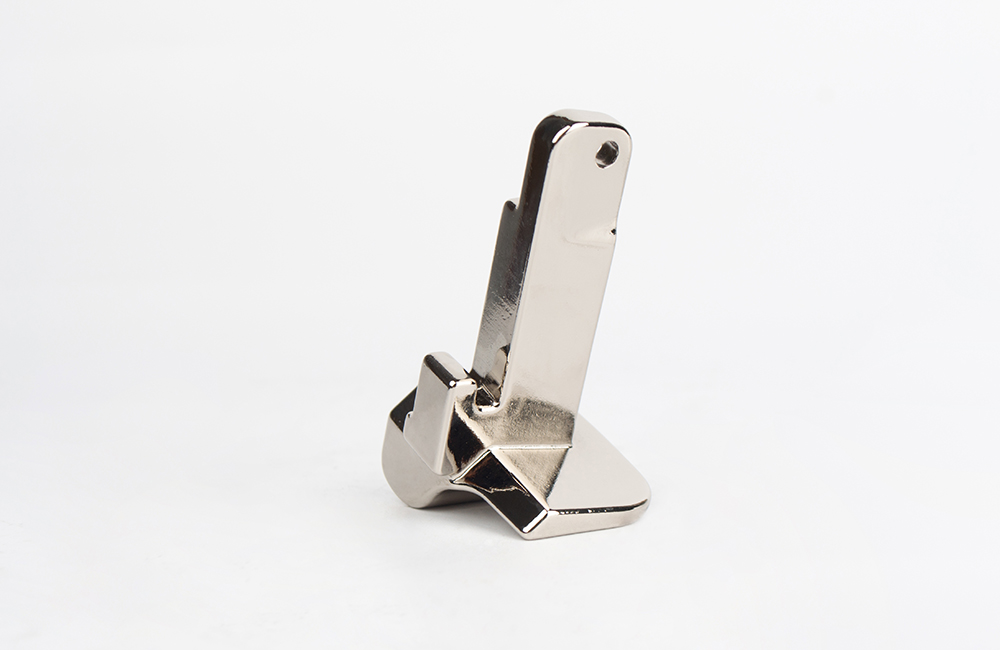

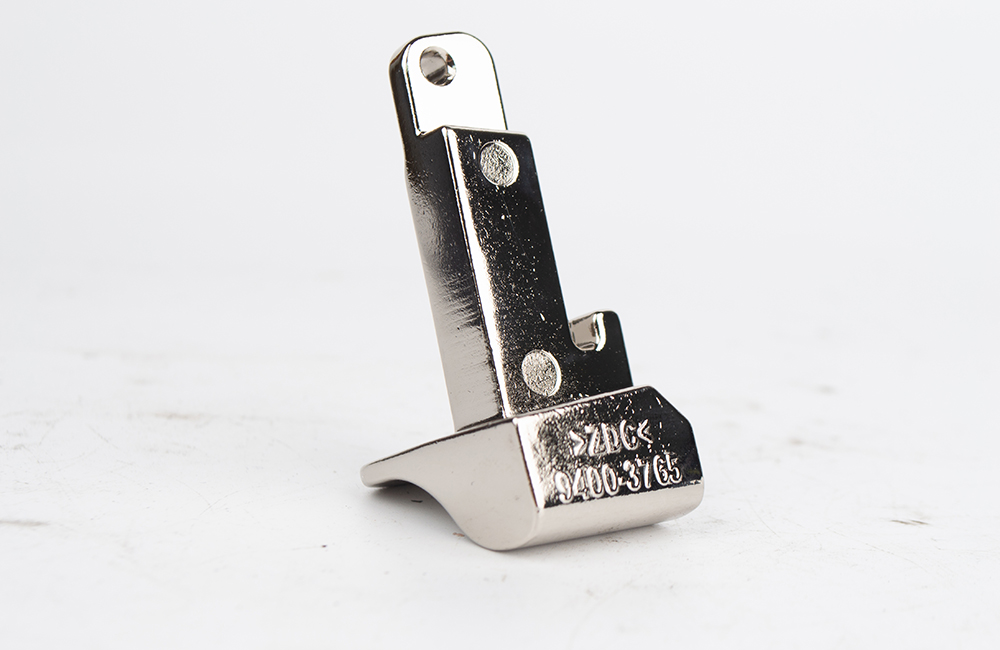

行业/分类：其他手板模型加工

加工方式:压铸使用材料:铝合金

最高精度:0.1mm生产周期:2~7天

产品尺寸:3cm*5cm*8cm

后处理:打磨，电镀

在压铸加工智能家居零件手板模型时，需兼顾功能性、美观性及量产可行性，尤其注重电磁兼容性（EMC）、散热效率和表面质感。以下是关键设计、工艺及验证要点：

一、材料选择与功能适配

材料	特性	适用场景
铝合金ADC12	高流动性、低成本、易阳极氧化	外壳主体、散热基座
镁合金AZ91D	轻量化（比铝轻33%）、EMC屏蔽	便携设备外壳、内部支架
锌合金ZA-8	高光洁度、适合精细纹理	按钮、装饰面板
AlSi10Mg（3D打印）	复杂内腔一体成型	集成冷却流道的传感器壳体

选型建议：

• EMC要求高：镁合金外壳+导电涂层（内壁喷涂镍基涂料，表面电阻≤1Ω/sq）。
• 触控交互部件：锌合金压铸+NCVM（不导电真空镀膜），兼顾金属质感与信号穿透。

二、模具设计核心策略

1. 分型面与抽芯优化

• 隐藏分型线：沿产品棱线或曲面接缝分型，避免外观面可见（如曲面智能音箱外壳）。
• 滑块抽芯：用于侧向孔位（如Type-C接口槽）、内部卡扣结构（抽芯角度≤3°）。

2. 浇注系统设计

• 多点进胶：薄壁件（1.2~1.5mm）采用扇形浇口，减少流痕（如智能面板边框）。
• 真空辅助：对深腔结构（如温湿度传感器腔体）使用真空排气，气孔率降低60%。

3. 冷却与热平衡

• 随形水路：3D打印模具镶件嵌入随形冷却管道，缩短周期（适用于镁合金高发热量场景）。

三、压铸工艺参数优化

参数	铝合金ADC12	镁合金AZ91D
熔体温度	660~680°C	620~640°C
压射速度	3~4m/s（薄壁件4~5m/s）	4~6m/s（高流动性需求）
比压	60~80MPa	40~60MPa
模温控制	180~220°C（分区±5°C）	200~250°C（防粘模）

工艺要点：

• 薄壁填充：壁厚≤1.5mm时，采用超高速压射（≥5m/s）+局部增压（80~100MPa）。
• 防变形：顶出后立即放入定型夹具冷却（温度梯度≤10°C/min）。

四、后处理与表面工程

1. 功能性处理

• EMC增强：
  • 化学镀镍（厚度5~8μm，表面电阻≤0.1Ω/sq）。
  • 导电泡棉槽设计：压铸预留0.3mm压缩余量槽位。
• 散热强化：
  • 喷砂（120#金刚砂）→ 阳极氧化（膜厚15~20μm，热辐射率提升30%）。
  • 嵌入热管：压铸时预埋铜热管（需模具定位销±0.1mm精度）。

2. 美学处理

• 哑光质感：微弧氧化（MAO）生成陶瓷层，Ra 0.8~1.6μm。
• 色彩定制：PVD镀膜（玫瑰金、钛灰）+ UV保护层（耐刮擦≥3H）。
• 透光设计：局部CNC铣薄至0.6mm + 激光穿孔（用于LED导光）。

五、质量验证体系

1. 性能测试

• EMC测试：
  • 30MHz~6GHz辐射抗扰度测试（EN 55032 Class B）。
  • 静电放电（ESD）±8kV接触放电，无功能失效。
• 环境可靠性：
  • 温循测试（-20°C~70°C，50 cycles，无开裂）。
  • 盐雾测试（5% NaCl，96h，腐蚀面积≤5%）。

2. 装配验证

• 公差匹配：
  • 螺丝柱孔径公差±0.05mm（配合自攻螺丝防滑牙）。
  • 卡扣插拔力测试（10~20N，500次循环无断裂）。

六、成本与周期控制

• 快速模具方案：
  • 铝模（寿命3000~5000模次）用于首批500~1000件验证，成本比钢模低60%。
  • 3D打印砂芯（ExOne S-Max）制作复杂内腔，缩短修模周期至3天。
• 模拟驱动优化：
  • 使用FLOW-3D模拟填充缺陷，试模次数减少50%。

七、智能家居零件典型应用

1. 语音助手外壳：镁合金压铸+激光微孔透声网（孔径0.3mm，开孔率≥30%）。
2. 智能门锁结构件：锌合金压铸锁体+不锈钢嵌件（防钻抗暴）。
3. 温控器面板：铝合金压铸基座+IML（模内注塑）触控玻璃面板。

通过材料-工艺-表面协同设计，压铸智能家居手板模型可同步实现功能验证与外观定型，大幅缩短产品上市周期。对于高集成度零件（如带天线的智能网关外壳），建议采用**压铸+激光直接成型（LDS）**工艺，直接在金属表面生成电路图案。
