行业/分类：其他手板模型加工

加工方式:cnc加工使用材料:不锈钢

最高精度:0.05mm生产周期:2~5天

产品尺寸:35cm*18cm*15cm

后处理:打磨，喷油

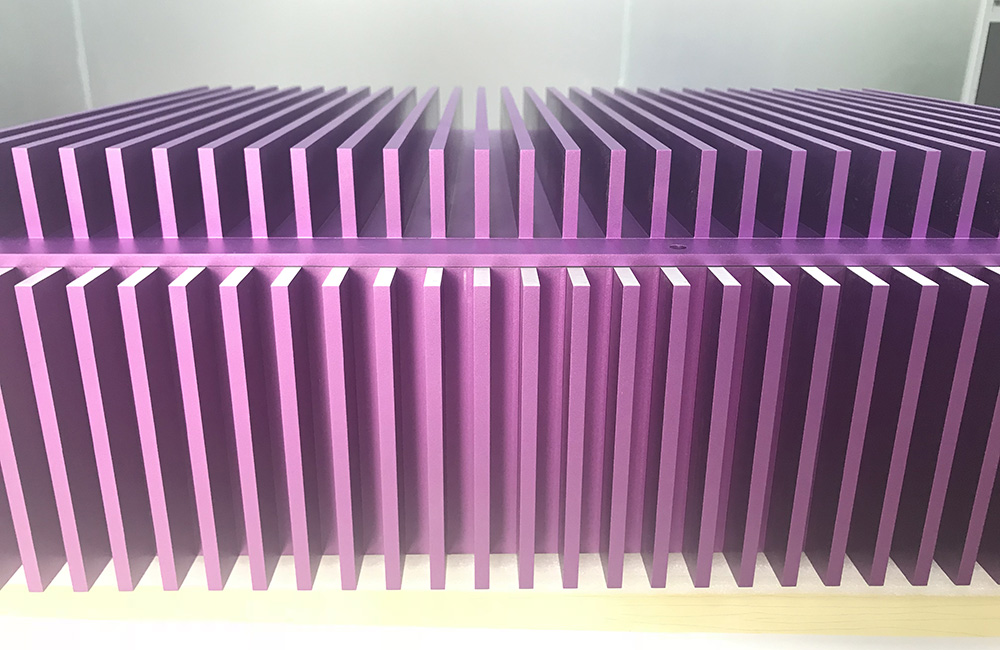

CNC加工金属散热器手板模型是一个高精度、多步骤的制造过程，主要用于验证散热器设计的可行性和功能性。在现代散热器制造业中，手板模型起到了至关重要的作用。它不仅能够以较低的成本进行设计验证和功能测试，还能为量产提供可靠的数据支持。下面将详细介绍CNC加工金属散热器手板模型的主要步骤及其关键技术：

材料选择

铝合金：铝合金以其低密度、高导热性和质轻的特点，成为制作散热器手板的首选材料。铝合金还具有良好的加工性能，可以进行多种表面处理，如阳极氧化，提升耐腐蚀性和美观度。

其他材料：除铝合金外，也可能使用铜或铜合金等材料。这些材料导热性极佳，但成本较高，适用于高端散热器产品。

设计阶段

3D模型设计：使用SolidWorks、UG NX或Catia等专业软件，根据产品设计要求建立三维模型。这一阶段需要准确描述散热器的外形、结构和内部机构，确保模型与实际设计相符。

设计分析：通过仿真软件进行流体动力学和热传递分析，优化散热效果。这一步可以有效预防实际加工中可能出现的问题，提升设计的可靠性和实用性。

编程阶段

CAM编程：利用计算机辅助制造（CAM）软件将3D模型转换为CNC机床能识别的代码。Mastercam和SolidCam是常用的CAM编程工具，它们可以生成精确的刀具路径，提高加工效率。

程序测试：在实际加工前，通过仿真软件测试生成的数控程序，检查潜在的错误和碰撞。这一步骤确保程序的准确性和安全性，减少实际加工中的风险。

加工阶段

CNC加工：采用先进的三轴、四轴或五轴CNC机床进行精密加工。这些设备能够高效、准确地实现复杂的零件生产，尤其适合铝合金这类材料的加工。

测量和监控：加工过程中，使用三坐标测量机（CMM）、2.5次元投影仪等精密测量工具实时检测零件尺寸和形状，确保加工精度符合设计要求。

后处理阶段

表面处理：包括去毛刺、喷砂、阳极氧化等多种工艺。表面处理不仅能提升零部件的外观质感，还能增强其耐磨、耐腐蚀和抗疲劳性能。

装配与测试：将加工好的各个零件按照设计要求进行装配，形成完整的散热器手板模型。然后进行功能测试，如散热效果、结构稳定性和仿真实际使用环境的各项指标测试，确保模型达到设计要求。

质量控制

全程监控：在整个加工过程中，设置多个质量检查点，对每一环节进行严格监控。不合格的零件需及时返工或重做，确保最终交付的产品符合高质量标准。

ISO认证：采用ISO 9001等国际质量管理体系标准，从流程上保障产品质量的稳定性和可追溯性。

综上所述，CNC加工金属散热器手板模型涵盖了材料选择、设计、编程、加工、后处理和质量控制等多个关键环节。每一步都需要严格控制，以确保最终产品的高质量和高可靠性。
